1.3.7 Катушки индуктивности. Соединение индуктивностей

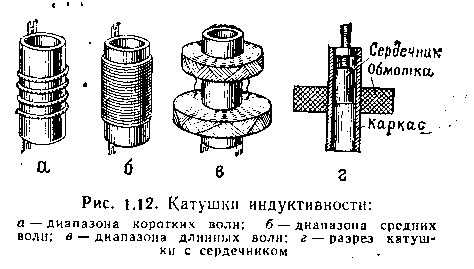

Индуктивности подразделяются на катушки для резонансных цепей и на дроссели. Катушки для резонансных цепей должны иметь малое сопротивление переменному току (рис. 1.12,а). Чем выше частота, тем меньше количество витков в катушке. На коротких и ультракоротких волнах применяются катушки без каркаса или на керамическом каркасе с однослойной намоткой витков медным посеребренным проводом.
Дроссели — это постоянные индуктивности, служащие для преграждения пути переменным токам. Для цепей низкой частоты они изготовляются с железными сердечниками, для высокой частоты — без сердечника.
Изменение индуктивности достигается с помощью сердечников, вводимых в катушку, а также изменением взаимного расположения двух катушек (вариометр) или изменением величины воздушного зазора магнитопровода (пути, по которому проходят магнитные силовые линии).
Введение железного сердечника внутрь катушки увеличивает ее индуктивность. При введении медного или латунного сердечника индуктивность уменьшается. Увеличение воздушного зазора магнитопровода также уменьшает индуктивность катушки.

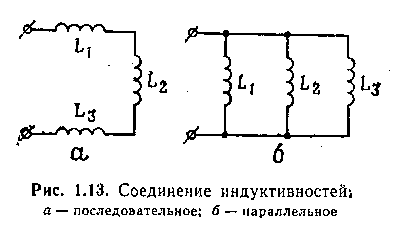

Соединение нескольких катушек индуктивности может производиться последовательно и параллельно (рис. 1.13). Если катушки соединены последовательно и между ними нет индуктивной связи, общая индуктивность равна сумме индуктивностей отдельных катушек:
При последовательном соединении двух индуктивно связанных катушек общая индуктивность определяется по формуле
где М — коэффициент взаимоиндукции, который берется со знаком плюс, если токи в катушках имеют одинаковое направление, и со знаком минус — при противоположном направлении токов.
При параллельном соединении не связанных между собой магнитным полем индуктивностей общая индуктивность вычисляется по формуле
1.4 Ёмкость
1.4.1 Электрическая емкость. Соединение конденсаторов
Способность тела накапливать электрические заряды q с одновременным повышением потенциала φ до определенного уровня называется электрической емкостью:
За
единицу емкости принята фарада (Ф). 1
фарада есть емкость такого тела,
которое при заряде 1
кулон увеличивает потенциал на 1
вольт.
Фарада очень большая единица. На практику пользуются более мелкими единицами емкости: микрофарадой (мкФ) и микромикрофарадой (мкмкФ):
Накопление электрических зарядов производится в приборах, называемых конденсаторами. Две изолированные металлические пластинки, разделенные диэлектриком, образуют простейший конденсатор. Если пластины конденсатора соединить с полюсами источника тока (одну с отрицательным, а другую с положительным), конденсатор зарядится. Одна пластина приобретает положительный заряд, другая — отрицательный. При отключении источника заряд пластин сохраняется.
Часто пластины конденсатора называют обкладками. Обкладки изготовляются из станиоля, алюминия, латуни. В качестве диэлектрика применяются слюда, воздух, масло, бумага, парафин керамика.
Емкость плоского конденсатора, образованного двумя пластинами, определяется по формуле
ε — проницаемость изолирующего вещества, Ф/м;
S — площадь одной пластины, м2;
d — расстояние между пластинами, м.
Из формулы следует, что емкость конденсатора растет с увеличением площади пластин и диэлектрической проницаемости диэлектрика и с уменьшением толщины диэлектрика.
Диэлектрическая проницаемость (или диэлектрическая постоянная) е показывает, во сколько раз электрические заряды в данном диэлектрике взаимодействуют между собой слабее, чем в вакууме.
Применение специальной керамики с высокой диэлектрической проницаемостью позволяет изготовить конденсаторы небольших габаритов на сравнительно большую емкость.
Конденсатор пропускает только переменный ток и не пропускает постоянный.
Конденсатор можно зарядить до определенного напряжения. Увеличение напряжения выше этой величины вызывает пробой диэлектрика. Диэлектрик начинает проводить электрический ток, и конденсатор выходит из строя. Величина пробивного напряжения зависит от электрической прочности диэлектрика. Электрическая прочность диэлектрика определяется напряжением, при котором происходит пробои диэлектрика толщиной 1 мм. Она измеряется в киловольтах на миллиметр (кВ/мм).
Напряжение, при котором работает конденсатор длительное время, называется рабочим напряжением конденсатора. Оно в два-три раза меньше пробивного. Заряженный до определенного напряжения конденсатор постепенно разряжается. Это объясняется прохождением небольшого тока через слой диэлектрика. Чем выше качество диэлектрика, тем большее время сохраняется заряд на конденсаторе. Ток, проходящий через диэлектрик конденсатора, называется током утечки, а сопротивление, оказываемое току утечки, — сопротивлением утечки.

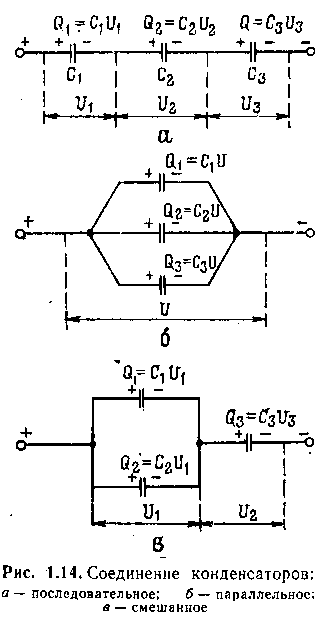

Соединение конденсаторов бывает последовательное, параллельное и смешанное (рис. 1.14).
Последовательное соединение конденсаторов применяется для уменьшения емкости, предотвращения пробоя конденсаторов, в делителях, в колебательных контурах. Рабочее напряжение каждого конденсатора при последовательном соединении может быть меньше напряжения источника тока в несколько раз. Напряжений, подведенное от источника, при последовательном соединении равно сумме напряжений на каждом конденсаторе, а заряды всех конденсаторов одинаковы:
Величина, обратная общей ёмкости последовательно соединённых конденсаторов (1/C), равна сумме обратных величин ёмкостей отдельных конденсаторов:
Параллельное соединение конденсаторов применяют для увеличения емкости. При этом виде соединения напряжение на каждом конденсаторе одинаково и равно напряжению источника тока, от которого заряжаются конденсаторы. Общий заряд равен сумме зарядов, накопленных каждым конденсатором. Общая емкость параллельно соединенных конденсаторов равна сумме ём-костей каждого конденсатора:
Смешанное соединение конденсаторов является сочетанием последовательного и параллельного соединений конденсаторов. Общая емкость при этом подсчитывается по формулам для последовательного и параллельного соединений.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Что называется электрической емкостью?
2. В каких единицах измеряется электрическая емкость? Дать определение их.
3. От чего зависит емкость конденсатора?
4. Особенности последовательного и параллельного соединений конденсаторов.
