Глава 1 Электротехника
1.1 Понятие об электричестве
1.1.1 Строение вещества
Все тела, которые имеются в природе, состоят из мельчайших частичек, называемых молекулами. Молекулы разных веществ воды, железа, кислорода — отличаются друг от друга. Молекулы же одного вещества одинаковы. Они могут существовать отдельно и сохранять химические свойства этого вещества. В свою очередь молекулы состоят из еще более мелких частичек, которые называются атомами.
Атомом называется мельчайшая химически неделимая частица вещества. Так, молекула воды при делении распадается на два атома водорода и один атом кислорода; молекула соляной кислоты — на атом водорода и атом хлора. При этом свойства воды и кислоты теряются.
Молекулы различных веществ отличаются числом входящих в них атомов и их видом.
Великий русский ученый Д. И. Менделеев все простые тела, называемые элементами, на основании их свойств расположил в стройную таблицу, состоящую из рядов по восьми элементов в каждом (за исключением первого ряда), и открыл знаменитый периодический закон строения вещества, носящий его имя. На основании этого закона были предсказаны свойства элементов, которые тогда еще были неизвестны. Впоследствии часть этих элементов была открыта, причем предсказания Менделеева полностью подтвердились.
Молекулы и атомы располагаются на некотором расстоянии друг от друга и находятся в непрерывном движении. Это движение называют тепловые. Чем выше температура тела, тем быстрее движутся молекулы и атомы.

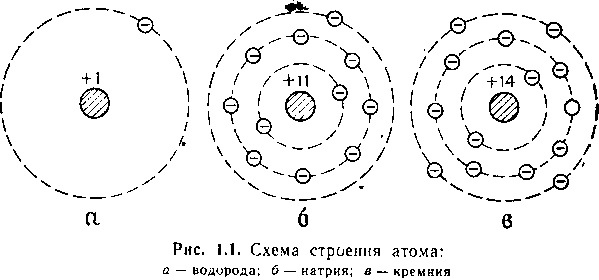

Раньше считали, что атом является пределом делимости вещества. Слово атом означает неделимый. Однако научные открытия в конце прошлого века показали, что атомы имеют сложное строение. Наглядные, но несколько упрощенные схемы строения некоторых атомов представлены на рис. 1.1.
Каждый атом состоит из ядра, относительно которого по круговым или эллиптическим орбитам непрерывно движутся еще более мелкие частички, называемые электронами. Каждый электрон характеризуется отрицательным зарядом (q = e= 1,6• 10-19 Кл), массой (m = 9,l1 • 10-31 кг) и собственным механическим моментом импульса, называемым спином (S=±1/2)

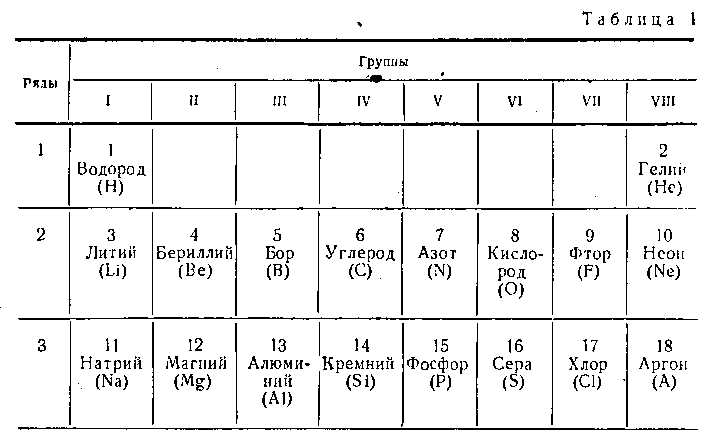

Число вращающиеся вокруг ядра электронов и расположение их зависят от того, в каком месте периодической системы Менделеева находится тот или другой элемент. Первые три ряда таблицы периодической системы элементов Д. И. Менделеева приведены в табл. 1.
Так, например, водород помещается на первом месте первого ряда таблицы, следовательно, вокруг ядра его атома вращается один электрон (рис. 1.1,а); натрий стоит под одиннадцатым номером (первое место третьего ряда) таблицы, следовательно, вокруг ядра атома его вращается 11 электронов, расположенных в три слоя: в первом — два, во втором — восемь (по числу элементов в рядах таблицы) и в третьем слое — один электрон (соответственно месту атома в ряду таблицы, т.е. валентности элемента). Кремний стоит на 14-м месте и имеет 14 электронов: два — в первом слое, восемь — во втором и четыре — в третьем.
Строение атомов натрия и кремния показано на рис. 1.1,б и 1.1,в.
Полное число электронов в слое равно числу элементов в ряду периодической системы.
Ядро атома также имеет сложное строение. Оно состоит из положительно заряженных частиц вещества, называемых протонами, и не заряженных электричеством частичек, которые называются нейтронами.
Заряд протона равен заряду электрона по величине, но по знаку противоположен. Число протонов в ядре атома равно числу электронов. Поэтому положительный заряд равен сумме отрицательных зарядов всех электронов, вращающихся вокруг ядра, и атом в целом нейтрален. Электроны, протоны и нейтроны в атом всех веществ одинаковы. Атомы различных веществ различаются между собой числом протонов и нейтронов в ядре и числом электронов, вращающихся вокруг ядра.
Если атом теряет или приобретает несколько электронов, то он становится электрически заряженным ионом. Нейтральный атом, потерявший электрон, является положительным ионом, а получивший электрон — отрицательным ионом.
Электрически заряженные частицы взаимодействуют между собой. Частицы, несущие разноименные электрические заряды, притягиваются, а несущие одноименные заряды, отталкиваются друг от друга. Ядро атома очень мало. Протоны, входящие в его состав, находятся на очень близких расстояниях. Сила взаимного отталкивания обратно пропорциональна квадрату расстояния между ними н поэтому очень велика. Однако под действием этих сил ядра не распадаются. Объясняется это тем, что кроме электрических в ядре действуют внутриядерные силы притяжения. Они прочно связывают все частицы ядра.
Проблема нарушения ядерных сил и деления ядра атома наукой и техникой решена. Огромная энергия, выделяющаяся при этом, называется атомной энергией, которая используется как в мирных, так и в военных целях.
