4.3. Системы управления и оборудование самолёта

Системы управления самолёта разделяются на:

- основные – системы управления воздушными рулями (руль высоты, руль поворота, элерон – руль крена),

- вспомогательные – системы управления двигателями, триммерами рулей, шасси, тормозами, люками, дверями и т. п.

Управление самолётом производится с помощью штурвальной колонки или ручки управления, педалей, переключателей и т. п., расположенных в кабине экипажа. Для облегчения пилотирования и повышения безопасности полёта в систему управления могут включаться автопилоты и бортовые вычислители; управление делается двойным.

В системах управления самолётов для уменьшения усилий по отклонению рулей применяют гидравлические, пневматические или электрические усилители (называемые бустерами), а также устройства сервокомпенсации (т.е. вспомогательные поверхности относительно небольшой площади, размещаемые обычно на задней кромке основного воздушного руля; они отклоняются в сторону, противоположную отклонению воздушного руля; например, триммеры).

Управление самолётом в случае, когда воздушные рули неэффективны (полёт в сильно разреженной атмосфере, на самолётах вертикального взлёта и посадки), осуществляется газовыми рулями (которые по конструкции разнообразны: от пластин, изменяющих направление тяги газового потока, до сложного соплового аппарата).

Оборудование самолёта включает:

• приборное, радио- и электрооборудование,

• противообледенительные устройства,

• высотное, бытовое и специальное оборудование,

• для военных самолётов – также вооружение (пушки, ракеты, авиационные бомбы) и

бронирование.

Приборное оборудование в зависимости от назначения подразделяется на:

- пилотажно-навигационное (вариометры, авиагоризонты, компасы, автопилоты и т. п.),

- для контроля за работой двигателей (манометры, расходомеры и т. п.),

- вспомогательное (амперметры, вольтметры и др.).

Электрооборудование самолёта обеспечивает работу приборов, средств управления, радио, системы пуска двигателей, освещения. Радиооборудование включает в себя:

- средства радиосвязи и радионавигации,

- радиолокационное оборудование,

- системы автоматического взлёта и посадки.

Высотное оборудование служит для обеспечения безопасности и защиты человека при полёте на больших высотах (системы кондиционирования воздуха, кислородного питания и др.).

Бытовое оборудование обеспечивает удобство размещения пассажиров и экипажа, их комфорт.

К специальному оборудованию относятся системы автоконтроля работы оборудования и конструкции самолёта, аэрофотосъёмки, оборудование для перевозки больных и раненых и т. п.

4.4. Самолёты вертикального взлёта и посадки (сввп) и самолёты короткого взлёта и посадки (сквп).

Увеличение скоростей полёта самолётов приводит к росту взлётно-посадочных скоростей, в результате чего длина взлётно-посадочных полос достигает нескольких километров. В связи с этим создаются СКВП и СВВП.

СКВП имеют при высокой крейсерской скорости (600—800 км/ч) длину взлётно-посадочной дистанции не более 600—650 м. Сокращение взлётно-посадочной дистанции в основном достигается:

* применением мощной механизации крыла,

* управлением пограничным слоем (слой газа, образующийся у поверхности обтекаемого твёрдого тела и имеющий скорость течения много меньшую, чем скорость набегающего на тело потока),

* использованием ускорителей на взлёте и устройств для гашения скорости при посадке,

* отклонением вектора тяги маршевых (т.е. основных) двигателей.

Вертикальный взлёт и посадка СВВП обеспечиваются специальными подъёмными двигателями, либо отклонением реактивных сопел, либо поворотом основных двигателей, как правило, турбореактивных.

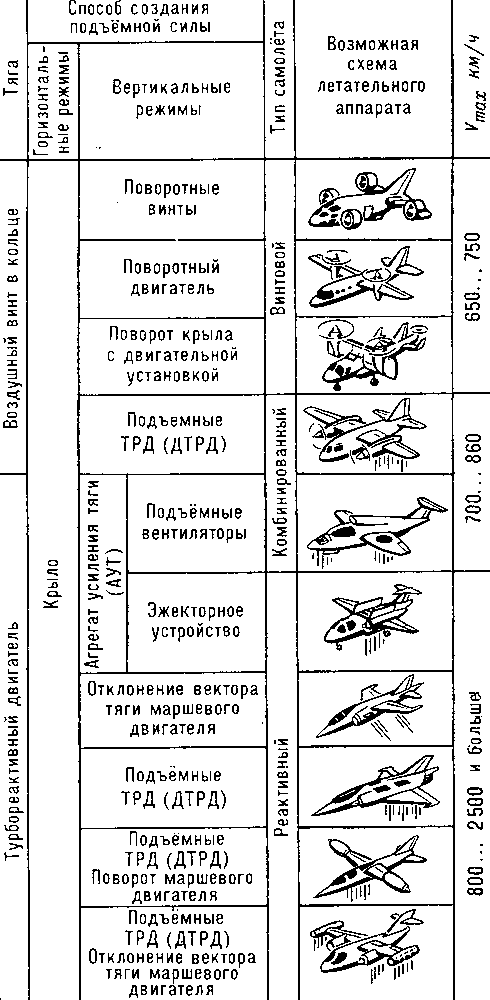

Типовые схемы СВВП показаны на рис. 9.

Рис. 9. Самолёты вертикального взлёта и посадки
