Проектирование свайных фундаментов при действии горизонтальных сил.

1. Угол наклона равнодействующей  6; Горизонтальная составляющая на одну сваю Т 0,5 т.

Сваи забиваются вертикально, при проектировании учитывается действие М (момента).



2. Угол наклона равнодействующей 6 <  < 10; Т  1т.

Сваи стремятся забить наклонно (параллельно равнодействующей).

3. Угол наклона равнодействующей  >10; Т > 1т.

Устраивают «козловые сваи», т.к. при больших углах наклона равнодействующей возможна работа свай на выдергивание.

Влияние размеров фундамента на напряженное состояние грунтов

Сваи позволяют уменьшить осадку сооружения путем передачи нагрузки на более плотные нижние слои грунта.

В каких случаях целесообразно проектировать свайные фундаменты?

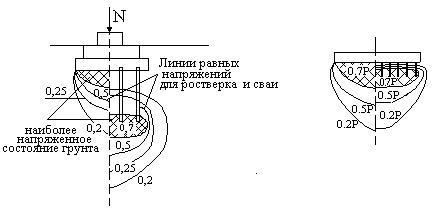

Узкий свайный ростверк и длинные сваи: Свайное поле и короткие сваи

(Исаакиевский собор)

Здесь передача нагрузки на более плотные нижние слои – малая осадка

Здесь разница в передаче давления очень незначительна, т.е. сваи практически не меняют напряженного состояния грунта. Нагрузка на грунт фактически передается одинаковая в том и другом случае
