2.5 Нанесение размеров

Правильно проставленные размеры сооружения на чертеже способствуют более четкому пониманию конструкции. Правила нанесения размеров установлены ГОСТ 2.307. Рассмотрим лишь некоторые общие положения этого раздела стандартов.

Р азмеры на чертеже указывают размерными числами, размерными и выносными линиями (рисунок 2.12, а - г). Размеры простав­ляют в миллиметрах без указания единицы измерения. Если на чертеже необходимо

указать размеры в других

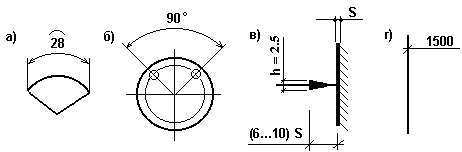

Рисунок 2.12 – Указание размеров на чертежах единицах измерения (сантиметрах, метрах и т. д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м, градус, минута, секунда и т. д.) или указывают их в технических требованиях или примечаниях к данному листу чертежа. Размерное число должно всегда указывать действительный размер детали или сооружения независимо от масштаба чертежа.

Р азмерные и выносные линии проводят сплошными тонкими линиями на расстоянии 7...10 мм параллельно стороне, для которой указывают размер. Концы выносных линий должны выходить за границы размерной линии на 1...5 мм. На машиностроительных чертежах размерные линии ограничивают стрелками (см. рисунок 2.12, в), а на строительных — засечками в виде толстых основных линий длиной 2...4 мм, проводимых с наклоном вправо под углом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные на 1...3 мм (см. рисунок 2.12, г). Отметим, что при нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелка­ми. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений. В некоторых случаях вместо стрелок и засечек допустимо ставить точки, как показано на рисунке 2.13, а.

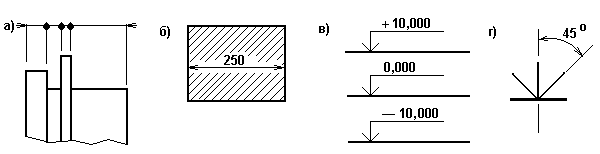

Рисунок 2.13 - Размеры на чертежах

На чертежах изделий машиностроения (например, опорные части, анкеры высокопрочных пучков, крепежные детали и т. п.) каждый размер указывается только один раз. На строительных чертежах размеры допускается наносить замкнутой цепью и при необходимости их дублировать.

Размерные числа не должны пересекаться с линиями чертежа. Если число наносится на часть чертежа, подлежащую штриховке, то штриховка у числа прерывается (см. рисунок 2.13, б). Перед числом, указывающим радиус, ставится латинская буква R, диаметр — знак , а квадрат — знак . Высотные отметки сооружения (отметки уровней) помещают на выносных линиях или линиях контура и обозначают, как показано на рисунке 2.13, в, г. Отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Отметки выше нулевой показывают со знаком «+», ниже — со знаком «—». На планах отметки наносят в прямоугольнике (см. рисунок 2.14).

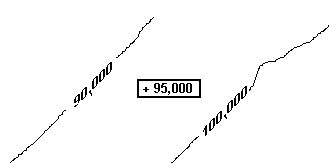

Н анесение размеров на чертежах обусловлено многими специ­фическими требованиями, зависящими от типа и назначения чертежа. Однако с геометрической точки зрения без учета специфики чертежа размеры необходимо Рисунок 2.14 - Нанесение отметок на плане

проставлять в следующей последовательности: размеры каждой геометрической формы дета­ли, связующие и габаритные (наибольшие).
