Номинальные диаметры отверстий под высокопрочные болты
Группа соединений |
Номинальный диаметр отверстий, мм, во фрикционных соединениях при номинальном диаметре болтов, мм |
|||
|
18 |
22 |
24 |
27 |
Стыки и прикрепления основных несущих элементов и связей, определяющие проектное положение конструкций |
21 |
25 |
28 |
30 |
Прикрепления: связей, не определяющих проектного положения конструкций; стыковых накладок (рыбок) поясов продольных балок; тормозных связей и горизонтальных диафрагм проезжей части |
23 |
28 |
30 |
33 |
Приложение н
Сортамент горячекатаного листового проката по ГОСТ 19903-74* (выборка)
Толщина листов, мм: 4,0; 4,5; 5,0; 5,6; 6; 6,5; 7; 7,5; 8,0; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 12,5; 13; 13,5; 14; 14,5; 15; 15,5; 16; l6,5; 17; 17,5; 18; 18,5; 19; 19,5; 20; 20,5; 21; 21,5; 22 ; 22,5; 23; 23,5; 24; 24,5; 25; 25,5; 26; 27; 28; 29; 30; 31; 32; 34; 36 ; 38; 40; 42; 45; 48; 50; 52; 55; 58; 60.
Ширина листов, мм: 500; 510; 600; 650; 670; 700; 710; 750; 800; 850; 900; 950; 1000; 1100; 1250; 1400; 1420; 1500; 1600; 1700; 1800; 1900; 2000; 2100; 2200; 2300; 2400; 2500; 2600; 2700; 2800; 2900; 3000; 3200; 3400; 3600; 3800.
Таблица Н.1 – Размеры полос по ГОСТ 19903-74*
Толщина листа, мм |
3-5,6 |
6-7,5 |
8-10,5 |
11-12,5 |
13-25,5 |
26-40 |
42-160 |
Ширина листа, мм |
600-1800 |
700-2000 |
700-2500 |
1000-2500 |
1000-2800 |
1250-3600 |
1250-3800 |
Примечание. По требованию потребителя листовой прокат может иметь размеры, отличающиеся от указанных. Интервал по ширине допускается 10 мм.

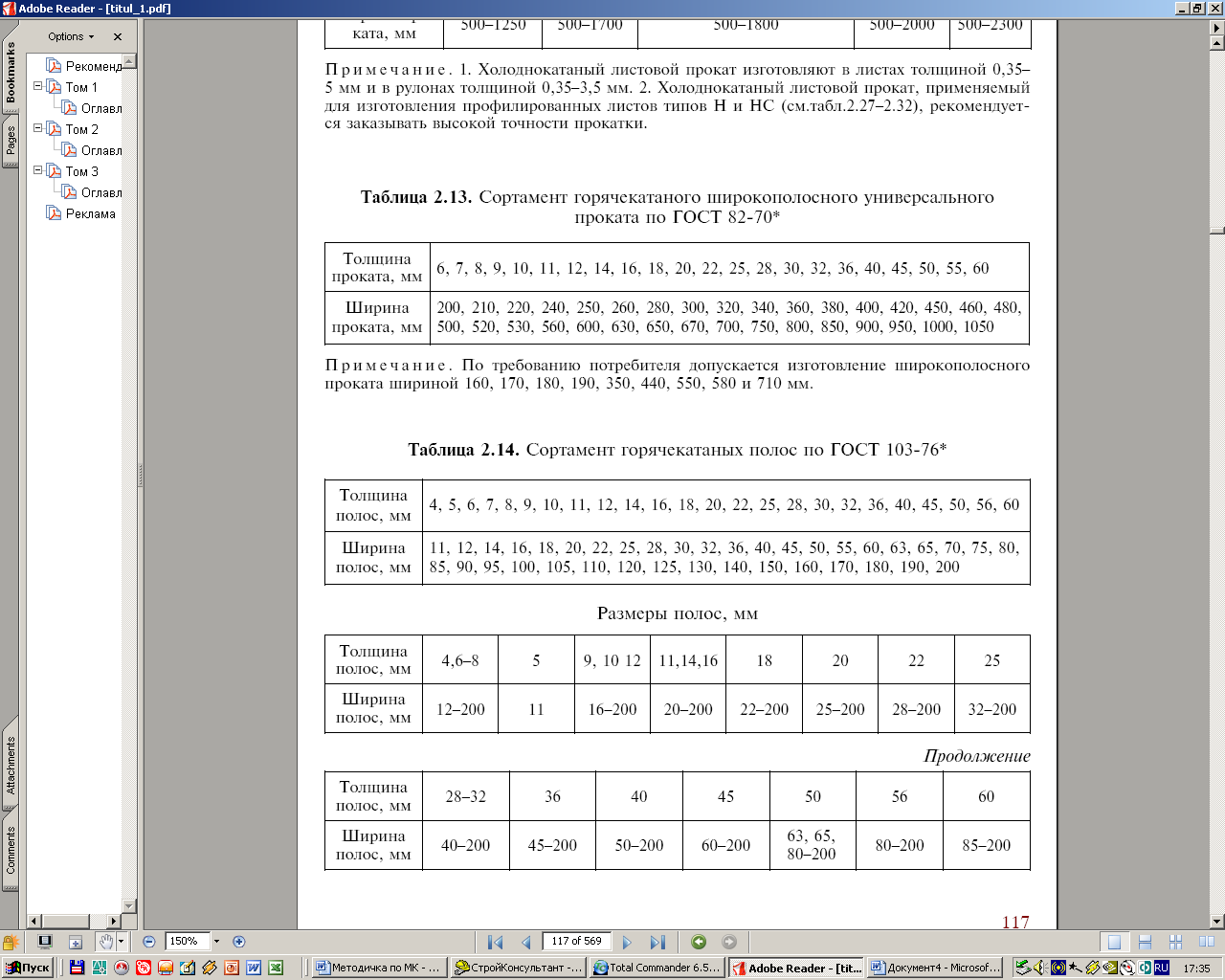

Таблица Н.2 – Размеры листа горячекатаного широкополостного
универсального по ГОСТ 82-70*
Приложение П
Значения коэффициента χ1
Таблица П.1
Аf,min / Aw |
Значения коэффициента æ1 при отношении площадей (Аf,min+Aw)/A, равном |
||||||||||
0,01 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|
0 |
1,243 |
1,248 |
1,253 |
1,258 |
1,264 |
1,269 |
1,274 |
1,279 |
1,283 |
1,267 |
1,243 |
0,1 |
1,187 |
1,191 |
1,195 |
1,199 |
1,202 |
1,206 |
1,209 |
1,212 |
1,214 |
1,160 |
- |
0,2 |
1,152 |
1,155 |
1,158 |
1,162 |
1,165 |
1,168 |
1,170 |
1,172 |
1,150 |
- |
- |
0,3 |
1,128 |
1,131 |
1,133 |
1,136 |
1,139 |
1,142 |
1,144 |
1,145 |
1,097 |
- |
- |
0,4 |
1,110 |
1,113 |
1,115 |
1,118 |
1,120 |
1,123 |
1,125 |
1,126 |
1,069 |
- |
- |
0,5 |
1,097 |
1,099 |
1,102 |
1,104 |
1,106 |
1,109 |
1,110 |
1,106 |
1,061 |
- |
- |
0,6 |
1,087 |
1,089 |
1,091 |
1,093 |
1,095 |
1,097 |
1,099 |
1,079 |
- |
- |
- |
0,7 |
1,078 |
1,080 |
1,082 |
1,084 |
1,086 |
1,088 |
1,090 |
1,055 |
- |
- |
- |
0,8 |
1,071 |
1,073 |
1,075 |
1,077 |
1,079 |
1,081 |
1,082 |
1,044 |
- |
- |
- |
0,9 |
1,065 |
1,067 |
1,069 |
1,071 |
1,073 |
1,074 |
1,076 |
1,036 |
- |
- |
- |
1,0 |
1,060 |
1,062 |
1,064 |
1,066 |
1,067 |
1,069 |
1,071 |
1,031 |
- |
- |
- |
2,0 |
1,035 |
1,036 |
1,037 |
1,038 |
1,039 |
1,040 |
1,019 |
- |
- |
- |
- |
3,0 |
1,024 |
1,025 |
1,026 |
1,027 |
1,028 |
1,029 |
1,017 |
- |
- |
- |
- |
4,0 |
1,019 |
1,019 |
1,020 |
1,021 |
1,021 |
1,022 |
1,015 |
- |
- |
- |
- |
5,0 |
1,015 |
1,015 |
1,016 |
1,017 |
1,018 |
1,018 |
- |
- |
- |
- |
- |
П р и м е ч а н и я: 1. Для коробчатых сечений площадь Аw следует принимать равной сумме площадей стенок.
2. Для таврового сечения площадь Аf,min = 0.
