5.1 Расстановка поперечных связей и ребер жесткости
При известных размерах длины панели lт и высоты сечения hб количество поперечных связей определится из приведенного ранее условия п. 4.118 /2/. С учетом этого условия поперечные связи могут располагаться в середине пролета, четвертях или третях длины продольной балки.

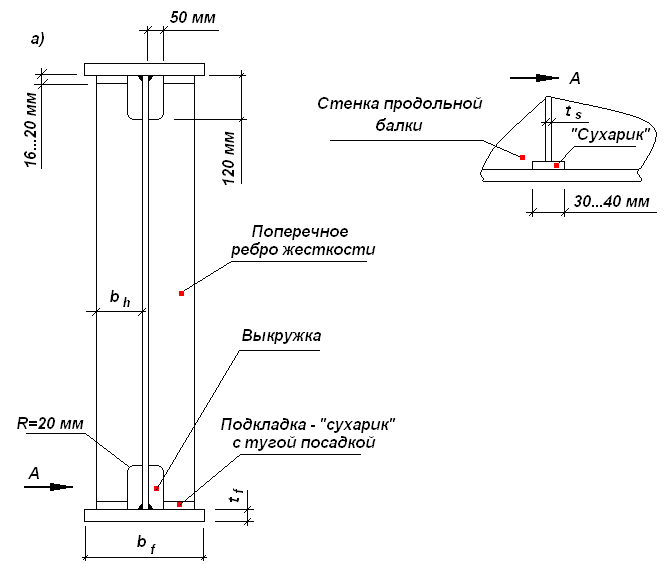

а – с помощью «сухарика»;

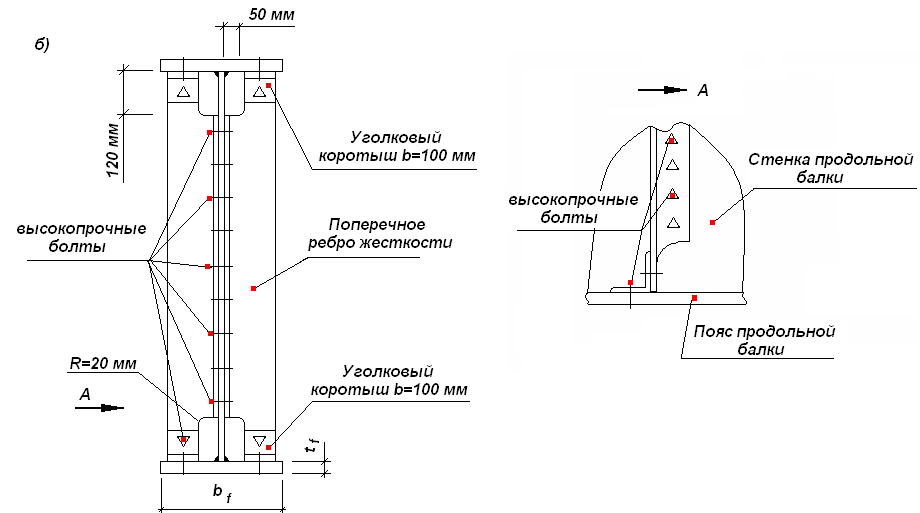

б – с помощью уголкового коротыша
Рисунок 5.1 – Соединение ребра жесткости с поясом продольной балки
Расстановка поперечных связей в середине и четвертях длины продольной балки является, в известной мере, универсальной. При такой расстановке возможно уменьшить свободную длину нижних продольных связей между главными фермами при любой из двух схем передачи тормозных усилий на нижние пояса — посредством устройства тормозных рам в отдельных узлах (нижняя схема на рис. 15.13, a /7/) или в каждой панели (верхняя схема на рис. 15.13, а /7/) путем прикрепления нижних продольных связей между главными фермами к нижним поясам продольных балок независимо от размера панели (lт или 0,5 lт).
В первой схеме передачи тормозного усилия (в отдельных узлах) к поперечной связи между продольными балками прикрепляется узел пересечения диагоналей продольных связей между главными фермами (он может находиться в середине или в четверти пролета 1т), чем достигается уменьшение свободной длины этих связей.
Во второй схеме передачи тормозного усилия (в каждой панели) уменьшение свободной длины нижних продольных связей достигается путем прикрепления последних к поясам продольных балок. Через эти соединения и передаются тормозные усилия с продольных балок на продольные связи и затем на нижние пояса.
Постановку двух поперечных связей (в третях панели), если это удовлетворяет требованиям п. 4.118 /2/, рекомендуется делать только при принятии второй схемы передачи тормозных усилий.
Итак, если приняты три поперечные связи на длине панели, то в этих же сечениях (в середине и четвертях пролета) должны быть поставлены ребра жесткости (они входят в состав поперечной связи). На рисунке 5.2 показана схема продольной балки с поставленными в середине и четверти пролета ребрами жесткости.

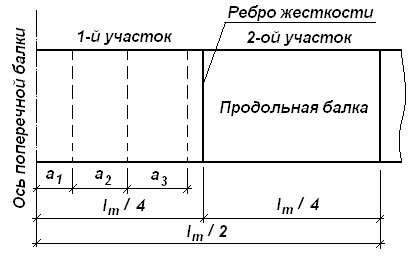

Рисунок 5.2 – Схема для определения положения ребер жесткости
Постановка дополнительных ребер жесткости на участках 1 и 2 определяется приближенно, по эмпирической формуле
(5.1)
где аi — определяемая ширина i - й пластины, ограниченной ребрами жесткости и поясами балки; z — величина, принимаемая для углеродистой стали равной 25, а для низколегированной — 20; ki — коэффициент, определяемый по формуле
(5.2)
где хi — расстояние от оси поперечной балки до начала пластины с искомой величиной аi
При определении величины а1 принимается х1 = 0. Тогда величина k1 = 1 и а1 = 3ztw для всех продольных балок. При определении а2 величина х2 принимается в формуле (5.2) равной a1 , при определении а3 — равной x3 = a1 + а2 и т. д.
Если на первом участке величина а3 будет такой, что сумма a1 + а2 + а3 будет менее 0,25 lm (а с учетом а4 — более 0,251т), то, следовательно, нужно поставить три ребра жесткости. Полученные расчетом положения ребер жесткости можно изменять, но желательно в сторону к опоре (поперечной балке). Рекомендуется первое ребро жесткости поставить по расчету, а остальные три расстояния между ребрами жесткости сделать одинаковыми.
Если величина а3 получится такой, что a1 + а2 + а3 > 0,25lm, это означает, что на 1-м участке нужно поставить дополнительно два ребра жесткости, используя приведенную выше рекомендацию по расстановке.
На 2-м участке балки (см. рисунок 5.2) определение положения дополнительных ребер жесткости проводится аналогично тому, как это было сделано на 1-м участке, но при первоначальном значении х = 0,251т. Если искомая величина аi будет более половины длины 2-го участка, то надо ставить одно ребро жесткости посередине этого участка. Если величина аi будет более одной трети, но менее половины длины участка 2, ставится два ребра жесткости (в третях длины этого участка). На второй половине продольной балки расстановка ребер жесткости производится симметрично относительно середины панели.
В курсовом проекте рекомендуется принимать поперечные ребра жесткости в виде полос, поставленных с двух сторон стенки балки (см. рисунок 5.1). Ширина выступающей части bh парных ребер жесткости согласно п. 4.131* /2/ определяется по формуле
(5.3)
где hw— высота стенки балки.
Толщина ребра ts должна быть не менее 10 мм /2, табл. 85/ и не менее полученной по формуле
(5.4)
где Ry — расчетное сопротивление металла по табл. 50*/2/ (см. Приложение Л); Е = 2,06105 МПа — модуль упругости металла по табл. 58* /2/.
В ребрах жесткости, в местах примыкания к поясам балки, необходимо предусматривать скругленные вырезы - выкружку (см. рис. 2.2) высотой 120 и шириной 50 мм (высота выреза уменьшена по п. 4.132* /2/).
Устройство ребер жесткости из прокатного уголка с прикреплением их на высокопрочных болтах целесообразно, если при полученной ширине bh с учетом выкружки возможна постановка уголкового коротыша.
