2.5.2. Розрахунок міцності нормальних перерізів другорядної балки.
Обчислюємо значення відносної граничної висоти стиснутої зони:
Граничне значення рівне R =R (1–0,5R)=0,6(1 – 0,5 · 0,6) = 0,42.
Визначаємо мінімальну висоту балки :
hob,min = √( Моп /( αR·Rb·b)) + а = √ 56,08·100 / (0,42·1,305·20) + 3 = 25,62см,
раніше прийнята висота балки 45 см достатня.
Розрахунок на опорах перерізу балки :
Рис.2.6. Розрахунковий переріз другорядної балки на опорах
Робоча висота перерізу
h0 = h – as – d / 2 = 45 – 2 – 2/2 = 42 см.
Перша проміжна опора , M1 = 57,01 кН.м;
α=M/(Rb∙b∙ho2 )= 57,01·100 / (1,305·20·422 )=0,123;
ξ = 1 - √ 1 – 2·α = 1 - √ 1 - 2·0,123 =0,13; = 1 – 0,5 · 0,13 = 0,935.
Площа перерізу робочої арматури
Аs1
=
57,01 · 100 / (0,935·42·37,5) = 3,87 см2.
. Середні опори , М2
= 49,84
кН.м,
=
49,84∙100/(1,305∙20∙422
)=
0,108;
;
=1-05∙
=
1-0,5∙0,115=
0,94;
As2 = 49,84∙100/(0,94∙37,5∙42)=3,37 см2.
При розрахунку прольотних перерізів враховуємо стиснуті полиці, розрахункова ширина приймається з умов:
bf’ lsb / 3 + bsb bf’ ls
bf' 6,4/3 + 0,2 = 2,33 м; bf’ 2,0 м.
Приймаємо bf’ = 2,0 м.
Для визначення положення нейтральної лінії в перерізі обчислюємо величину Mfu за формулою :
Mfu
= Rb
· bf’
· hf’
(h0
– 0,5 hs’)
= 1,305 · 200 · 7,0 (42 – 0,5 ·7,0) · 10 = 703,395
кН.м

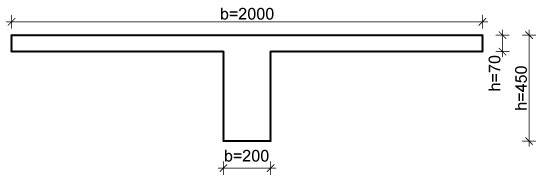

Рис.2.7. Розрахунковий переріз другорядної балки в прольотах
Перший проліт М = 65,60 кН.м. Оскільки М < Mfu = 703,395 кН.м – нейтральна лінія проходить в межах полиці, розрахунок проводимо як для прямокутного перерізу шириною bf’.
α=65,60·100 / (1,305·200∙422 )= 0,0142; =1-√ 1-2∙0,0142=0,0144; = 1-0,5∙0,0144=0,993;
As3 =65,60∙100/ (37,5∙0,993∙42)=4,184 см2.
Другий проліт, М = 49,84 кН.м < Mfu .
α = 49,84·100 / (1,305·200·422 )= 0,0108; = 0,011; = 0,995; As4 =49,84∙100/ (37,5∙0,995∙42)= 3,18 см2.
Армування другорядної балки можна виконувати як окремими стержнями так і плоскими зварними каркасами, варіанти армування балки наведені у табл. 2.4
Таблиця 2.4
Армування другорядної балки
Місце перерізу |
Розрахункова площа перерізу арматури As,см2 |
Армування окремими стержнями |
Армування зварними каркасами |
||
Прийнята арматура |
Площа перерізу арматури (см2) |
Прийнята арматура |
Площа перерізу арматури (см2) |
||
Перша проміжна опора |
3,87 |
4ø16А400 |
4,02 |
4ø16А400 |
4,02 |
Середні опори |
3,37 |
4ø16А400
|
4,02 |
4ø16А400 |
4,02 |
Перший проліт |
4,184 |
4ø12А400
|
4,52 |
4ø12А400
|
4,52 |
Середні прольоти |
3,18 |
2ø16А400
|
3,83 |
2ø16А400
|
3,83 |
