Раздел 4. Анализ ветрового режима улиц города и корректировка санитарно-защитной зоны промышленных предприятий с учетом ветровых нагрузок города (Лист 4)

Лист 4 курсовой работы должен содержать следующую информацию:

Схема улиц города, анализ их ветрового режима и рекомендации по выбору архитектурных решений - улицы хорошо проветриваемые, слабо проветриваемые и те, на которых возможны сквозняки;
Используя ветровые нагрузки города, для всех направлений (С, СВ, В и т.д.) определяют к – коэффициент корректировки ширины санитарно-защитной зоны промышленных предприятий: при к > 1 - ширину СЗЗ необходимо увеличить; а при к < 1 - ширину СЗЗ можно уменшить;
Выводы - рекомендации по выбору архитектурных решений для улиц города с целью их ветрозащиты или усиления аэрации; выявление оптимального и нерационального направлений для расположения промышленных предприятий в городе с учетом его ветровых нагрузок.

Для анализа ветрового режима улиц города используется его карта-схема и информация о ветровых нагрузках, которая приведена на листе 3 выполняемой курсовой работы (см. Приложение, лист 3) и в тексте раздела 3 данных методических указаний.

Пример – определим ветровой режим улиц г.Одесса.

Карта-схема г.Одессы приведена на рис 4.1, а и информация о его господствующих, опасных и благоприятных ветрах – в разделе 3:

г.Одесса находится в ІІІ Б2 климатической зоне, опасны – господствующие ветры, скорость которых V ≥ 5м/с:

зимой - С, СВ, СЗ; приближается → В; самые опасные - СВ и В (V ≥ 8 м/с);

летом – приближается → С (V = 4,9 м/с).

Ветрозащита от опасных зимних ветров - СВ и В – самая интенсивная – замкнутая застройка повышенной этажности с озеленением; С – замкнутая застройка; СЗ – озеленение;
Аэрация - проветривание территории застройки благоприятными ветрами (V = 3 - 5м/с): зимой – З, ЮЗ, (СЗ – с озеленением); летом – Ю, СЗ, З, ЮЗ, (С – с озеленением).

Ниже приведен анализ ветрового режима улиц г.Одессы:

СЗ-ЮВ - Пастера, Садовая - хорошо проветриваются + озеленение;
С-Ю - Преображенская, Ришельевская, Пушкинская - хорошо проветриваются + хорошее озеленение;
З-В - Дерибасовская, Успенская, Пантелеймоновская – хорошее проветривание летом, но зимой – интенсивные сквозняки – необходимы хорошие структурные зеленые насаждения и малые архитектурные формы на улицах;
СВ-ЮЗ – Тираспольская, Спиридоновская и др. – хорошее проветривание летом, но зимой – интенсивные сквозняки – необходимы хорошие структурные зеленые насаждения и малые архитектурные формы на улицах

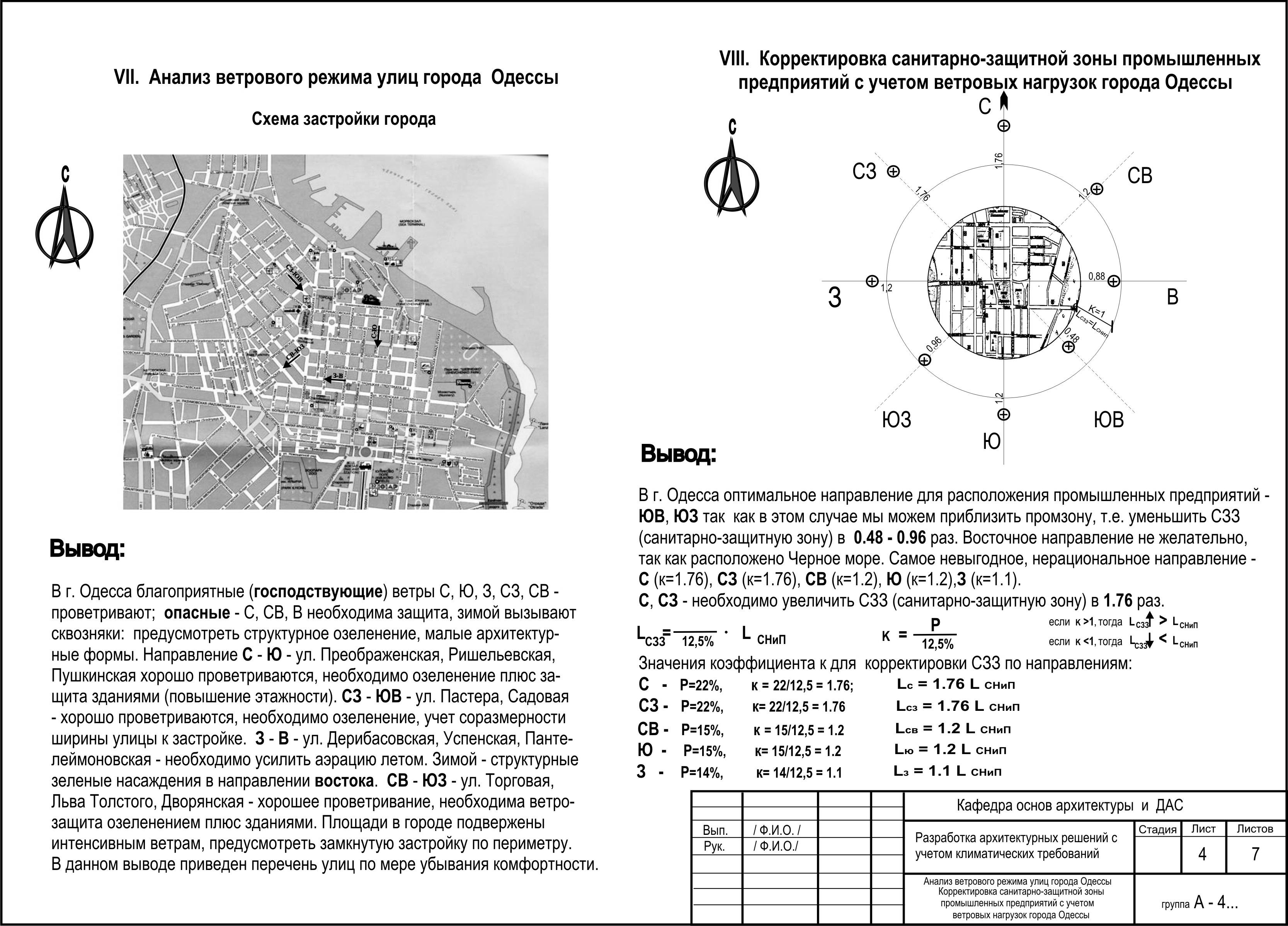

Рис. 4.1. Карта-схема города Одессы и анализ ветрового режима его улиц

Зимой – структурне зеленые насаждения в направлении востока. СВ - ЮЗ - ул. Торговая, Льва Толстого, Дворянская - хорошее проветривание, необходима ветрозащита озеленением плюс зданиями. Площади в городе подвержены

интенсивным ветрам, предусмотреть замкнутую застройку по периметру.

Оценивают комфортность улиц и площадей по ветровому режиму:

Хорошо проветриваются;
Необходимо усиление аэрации;
Сквозняки зимой → необходима ветрозащита:
- дополнительное озеленение;
- малые архитектурные формы и т.д.

В зависимости от назначения предприятия нормами установлена ширина санитарно-защитной зоны (см. Приложение, лист 3) и в тексте раздела 3 данных методических указаний.

В г. Одесса оптимальное направление для расположения промышленных предприятий - ЮВ, ЮЗ так как в этом случае мы можем приблизить промзону, т.е. уменьшить СЗЗ (санитарно-защитную зону) в 0.48 - 0.96 раз. Восточное направление не желательно, так как расположено Черное море. Самое невыгодное, нерациональное направление –

С (к=1.76), СЗ (к=1.76), СВ (к=1.2), Ю (к=1.2),З (к=1.1).

С, СЗ - необходимо увеличить СЗЗ (санитарно-защитную зону) в 1.76 раз.

Значения коэффициента к для корректировки СЗЗ по направлениям:

С - Р=22%, к = 22/12,5 = 1.76;

k < 1 – CЗЗ уменьшается;

k > 1 – CЗЗ увеличивается

L_сзз = (Р/12,5)L_СНиП= k L_СНиП

Lсзз – скорректированная СЗЗ;

L_СНиП – СЗЗ по СНиП с учетом назначения предприятия;

Р – повторяемость ветра в данном направлении;

k = Р/12,5 – коэффициент регулирования СЗЗ в данном направлении

Напр., г.Одесса
