7.1. Выполнение задания:

построение аксонометрии детали (продолжение пп. 5, 6, 7)

Вид аксонометрии для получения наглядного изображения детали указан в задании. Единственным обоснованием этого ре- шения является методическая целесообразность — научиться стро- ить любое аксонометрическое изображение предмета (детали).

Более подробно с рекомендациями по применению аксоно- метрических изображений можно ознакомиться в методических указаниях "Аксонометрические проекции" §§ 5, 9, [6] .

Построение аксонометрии с разрезом может быть выполне- но двумя способами.

Первый способ сводится к тому, что вначале строят аксоно- метрию детали без разрезов, а затем определяют наиболее це-

42

лесообразное расположение секущих плоскостей и выполняют разрез путем проведения линий пересечения этих плоскостей с наружной и внутренней поверхностями детали. Этот способ обыч- но применяют тогда, когда нет чертежа детали.

Второй способ построения аксонометрии с разрезом основан на том, что вначале строят фигуры сечений в аксонометрических плоскостях, а затем к ним пристраивают аксонометрическое изоб- ражение той части детали (предмета), которая расположена за секущими плоскостями. Этот способ удобен в применении тог- да, когда имеется чертеж детали с разрезами, выполненный по правилам прямоугольного проецирования. Число построений и проведенных линий при этом значительно сокращается.

Таким приемом воспользуемся и мы для построения аксоно- метрии детали, изображенной на рис. 17, 29.

Последовательность решения этой задачи по этапам пред- ставлена на рис. 34, где деталь изображена в изометрии прямо- угольной с разрезами, и на рис. 35, где представлено поэтапное выполнение аксонометрии той же детали с разрезами в димет- рии косоугольной. Построения понятны из рисунков, поэтому пояснения не приводятся.

Тело детали, оказавшееся в секущей плоскости, заштриховы- вается по правилам, изображенным на рис. 30, что соответствует требованиям ГОСТ 2.317-69 "Аксонометрические проекции". В этом ГОСТе записано: линии штриховки сечений в аксоно- метрических проекциях наносят параллельно одной из диагона- лей квадратов, лежащих в соответствующих координатных плос- костях, стороны которых параллельны аксонометрическим осям.

В заключение необходимо отметить, что в аксонометрии все, что попадает в секущую плоскость, может быть условно разрезано, в том числе и ребра жесткости, и соответствующим образом заштриховано.

8. Пример выполнения задания

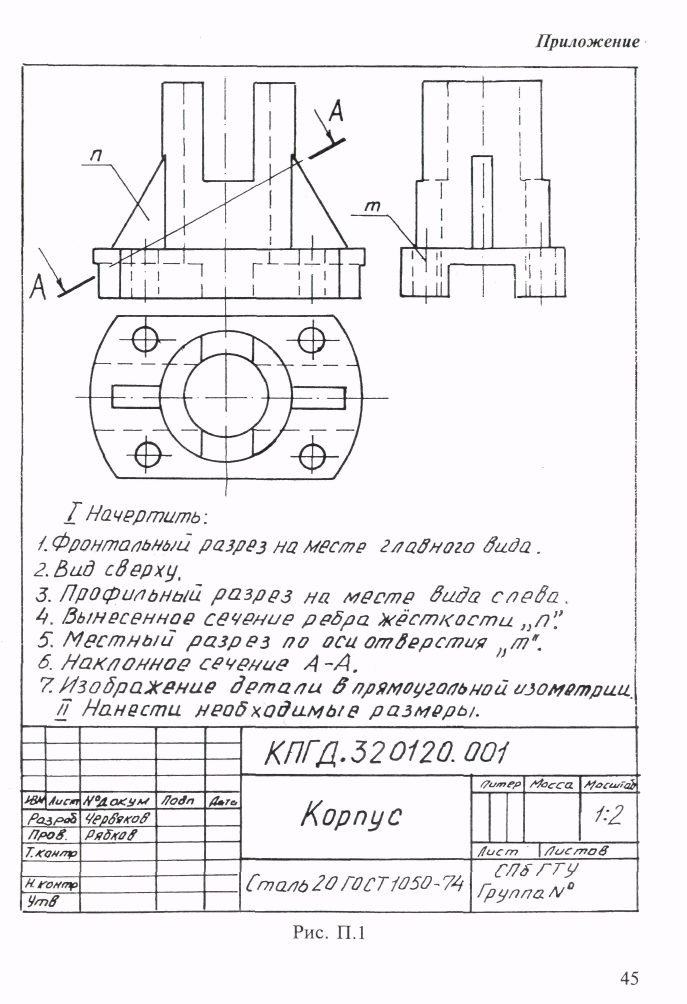

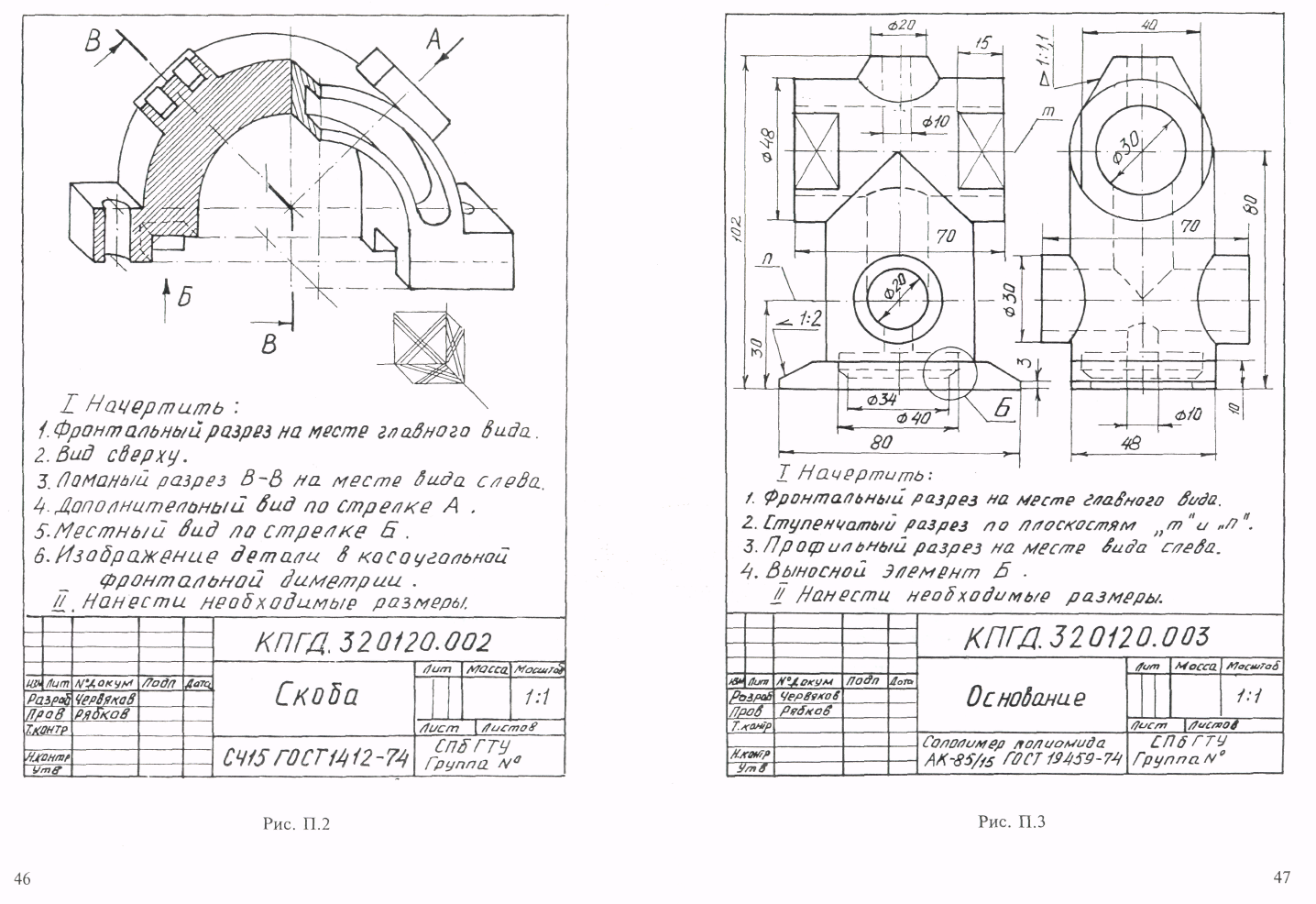

Исходные данные в рассматриваемом примере изображены на рис. П. 1, 2, 3.

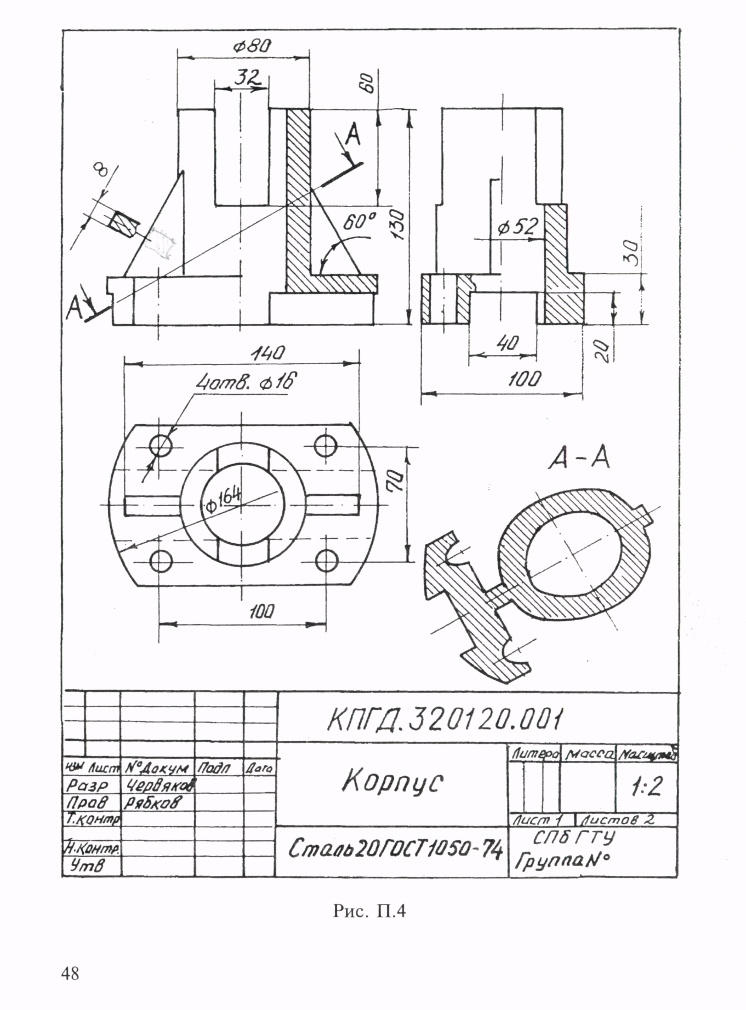

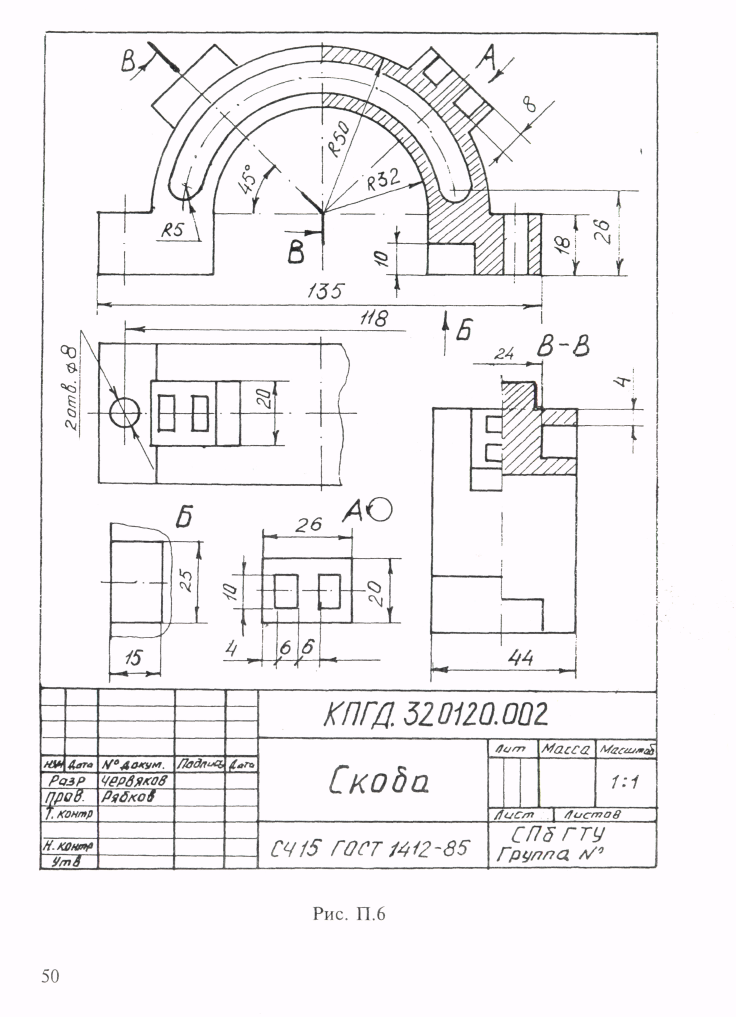

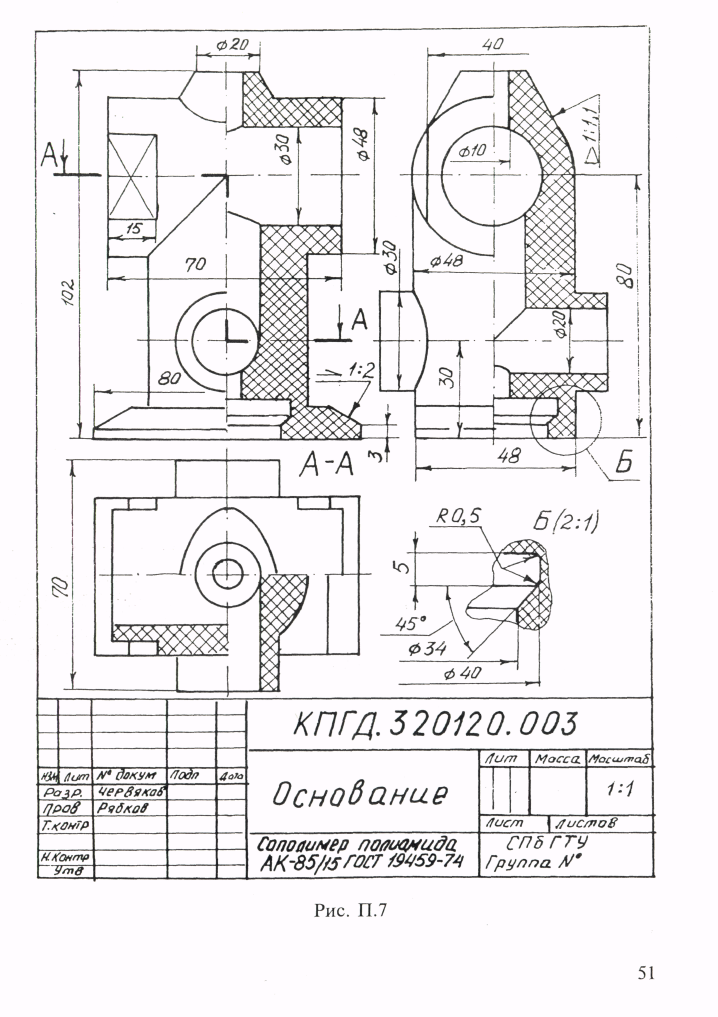

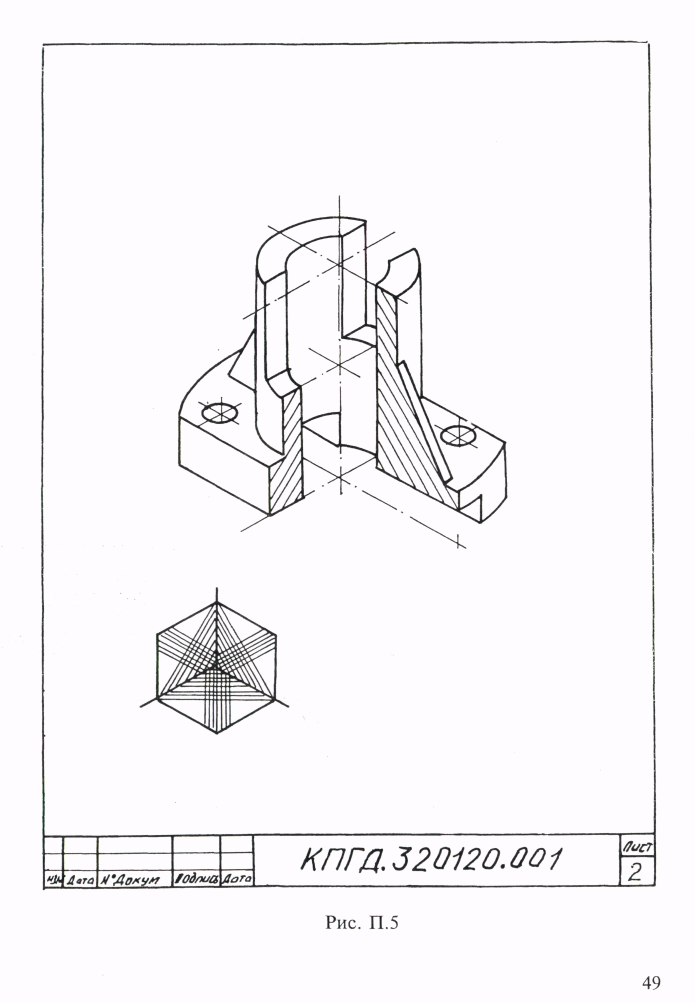

Там же сформулированы вопросы, на которые даны ответы в графической форме, представленные на рис. П. 4, 5, 6, 7.

Текстовые пояснения не приводятся, так как это не преду- смотрено самим заданием.
