5.7.2. Разрезы

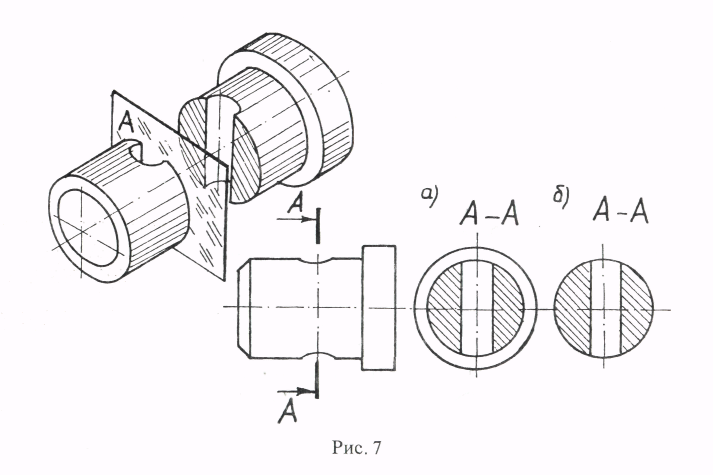

Для изображения внутреннего строения детали (изделия) применяются разрезы и сечения, процесс образования которых показан на рис. 7.
Разрезом называют изображение предмета, мысленно рассе- ченного одной или несколькими плоскостями, при этом на раз-
резе показывается то, что получается в секущей плоскости и что расположено за ней. На рис. 7,а разрез А—А. Изображение следа секущей плоскости и направление взгляда обозначено подобно тому, как показано на рис. 6,6. Разомкнутая линия сечения про- водится так, чтобы она не пересекала линии контура изображе-
13
Если секущая плоскость совпадает с плоскостью симметрии предмета, а соответствующее изображение располагается на од- ном и том же листе в непосредственной проекционной связи, то разрез не обозначается.
В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы бывают горизон- тальными, вертикальными и наклонными. В зависимости от по- ложения секущей плоскости относительно изображаемого пред- мета разрезы бывают продольными и поперечными.

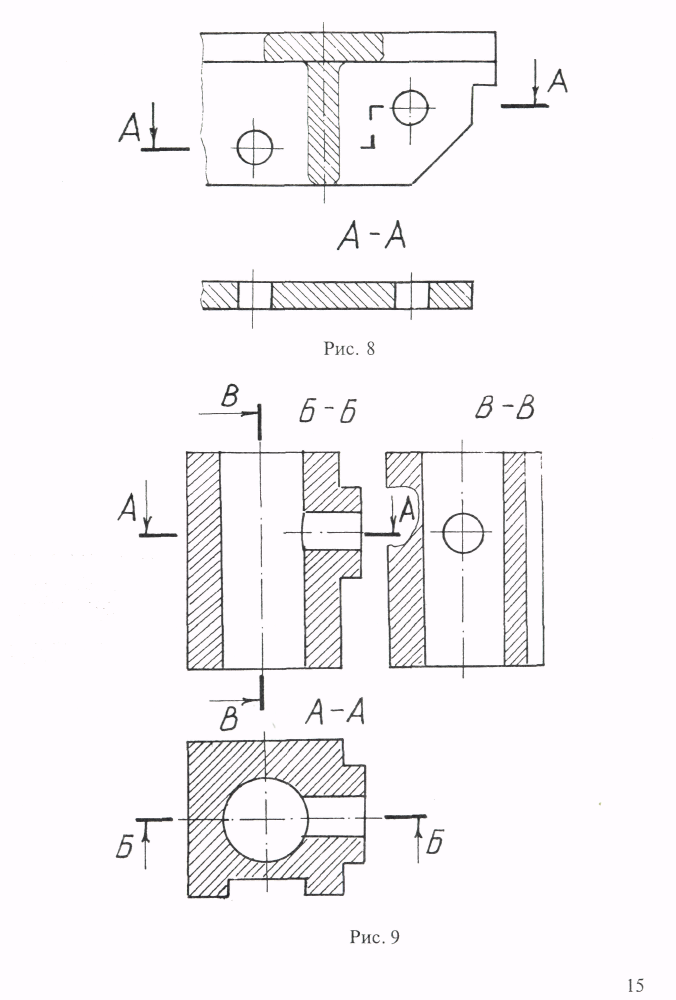

Горизонтальный разрез — разрез, выполненный секущими плоскостями параллельными горизонтальной плоскости проек- ций. На рис. 8, 9 разрез А—А. На чертеже горизонтальный разрез располагается на месте вида сверху или снизу.
Вертикальный разрез — разрез, полученный секущей плоско- стью, перпендикулярной горизонтальной плоскости проекций. На рис. 9 разрезы Б—Б и В—В. Вертикальный разрез изображают на главном виде (виде спереди) или на виде сбоку (виде слева или справа). В зависимости от расположения вертикальной плоскости различают разрезы фронтальный и профильный.
Фронтальный разрез — вертикальный разрез, у которого се- кущая плоскость параллельна фронтальной плоскости проекций. На рис. 9 разрез Б—Б. На чертеже фронтальный разрез изобра- жают на месте главного вида или вида сзади.
Профильный разрез — вертикальный разрез, у которого секу- щая плоскость параллельна профильной плоскости проекций. На рис. 9 разрез В—В. При изображении на чертеже профиль- ный разрез располагается на видах слева или справа.

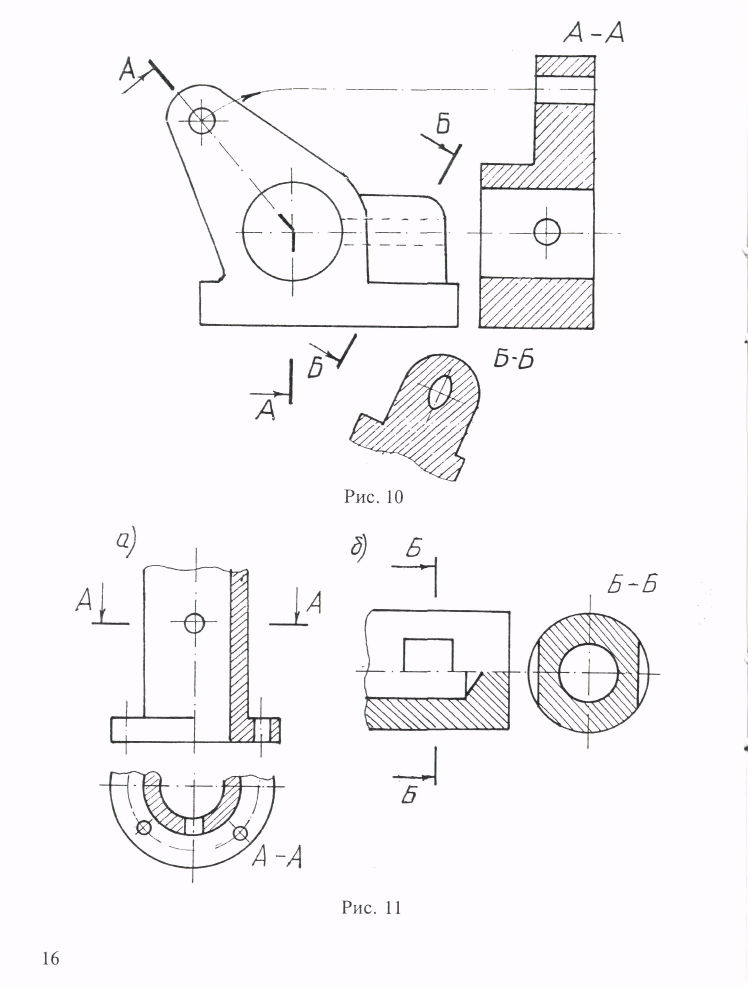

Наклонный разрез — разрез, полученный секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, от- личный от прямого. На рис. 10 разрез Б—Б.
Продольный разрез — разрез, полученный секущей плоскостью, направленной вдоль длины или высоты предмета (рис. 11,а, б).
Поперечный разрез — разрез, полученный секущей плоско- стью, которая перпендикулярна длине или высоте предмета (из- делия). На рис. 11 разрезы Б—Б и А—А.
14
Разрез называют сложным, если он образован несколькими секущими плоскостями (на рис. 8, 10 разрез А—А). Сложные раз- резы могут быть ломаными и ступенчатыми.
Ломаный разрез — это сложный разрез, полученный от пересе- чения предмета пересекающимися под углом секущими плоско- стями. На рис. 10 разрез А—А. Чтобы получить наклонный разрез в неискаженном виде, секущую плоскость мысленно поворачивают вокруг линии их пересечения до положения, параллельного основ- ной плоскости проекций. На рис. 10 это показано стрелкой.
Ступенчатый разрез — это сложный разрез, выполненный не- сколькими параллельными секущими плоскостями (на рис. 8 раз- рез А—А).
Разрез, распространяющийся на ограниченную часть пред- мета, называется местным разрезом (на рис. 5 разрез по отвер- стию "а"). Местный разрез выделяется на виде сплошной вол- нистой тонкой линией.
Часть вида и часть разреза допускается соединять на одном изображении, разделяя их сплошной волнистой линией (рис. 12). Если при этом соединяются половина вида и половина разреза, каждая из которых является симметричной фигурой, то разделя- ющей линией служит ось симметрии (рис. II,а, б, рис. 13). Та- кие разрезы называются совмещенными с видами. Располагают- ся они, как правило, на правой части изображения на главном виде и видах слева и справа и на нижней части изображения на видах сверху и снизу.
