УДК 744 (075.8)
Рябков Е.Д., Ч ервяков Б.К., Новичков Ф.Д. Инженерная графика. Проекционное черчение: Учеб. пособие. СПб.: Изд-во СПбГТУ,
2000. 52 с.
Содержит основные положения ГОСТ ЕСКД и рекомендации по при- менению их в процессе выполнения конкретного учебного задания.
Предназначено для студентов энергомашиностроительного и дру- гих факультетов, выполняющих задание "Проекционное черчение" по разделу "Машиностроительное черчение" курса инженерной графики.
Ил. 42. Библиогр.: 7 назв.
Печатается по решению редакционно-издательского совета Санкт- Петербургского государственного технического университета.
1. Назначение задания
Ознакомление и изучение правил выполнения и оформле- ния машиностроительных чертежей, изложенных в стандартах ЕСКД:
Сборник "Основные положения". ГОСТ 2.001-93. Общие положения. ГОСТ 2.101-68. Виды изделий. ГОСТ 2.104-68. Основные надписи.
Сборник "Общие правила выполнения чертежей". ГОСТ 2.301-68. Форматы.
ГОСТ 2.302-68. Масштабы.
ГОСТ 2.303-68. Линии.
ГОСТ 2.304-81. Шрифты чертежные (шрифт типа Б с накло- ном).
ГОСТ 2.305-68. Изображения — виды, разрезы, сечения.
ГОСТ 2.306-68. Обозначения графические материалов на чер- тежах.
ГОСТ 2.307-68. Нанесение размеров и предельных откло- нений.
ГОСТ 2.317-69. Аксонометрические проекции.
Кроме этого, выполнение задания "Проекционное черчение" дает возможность приобретения первого практического навыка в производстве чертежных работ.
© Санкт-Петербургский государственный технический университет, 2000
2. Исходные данные для выполнения задания
Таковыми являются комплекты и ксерокопии заданий, со- стоящие из трех чертежей с изображенными на них деталями:
две детали — в прямоугольных проекциях, одна — в аксономет- рической.
На этих копиях, кроме изображения деталей, сформулирова- ны вопросы, на которые требуется дать ответы в графической форме при выполнении чертежа детали. Эти ответы содержатся в перечисленных ранее стандартах ЕСКД.
3. Содержание задания
На чертежах двух деталей, являющихся исходными данными для выполнения задания, внутреннее строение их показано с помощью штриховых линий — линий невидимого контура. Та- кое изображение, хотя и обладает достаточной полнотой показа внутреннего строения детали, отличается пониженной нагляд- ностью и затруднением чтения чертежа из-за большого количе- ства штриховых линий.
Этого недостатка лишено изображение третьей детали зада- ния, представленной в аксонометрии с вырезом. Но и такое изо- бражение страдает существенным недостатком: затруднено оп- ределение размеров детали, вызванное необходимостью учета ис- кажения по аксонометрическим осям.
Содержание задания можно представить в виде следующих этапов работы:
1. Для деталей, заданных прямоугольными проекциями:
а) перечертить их изображения тонкими линиями;
б) в графической форме ответить на поставленные вопросы: выполнить указанные виды, разрезы, сечения и другие изобра- жения, с исчерпывающей полнотой характеризующие конструк- цию (форму) детали и ее элементов;
в) нанести необходимые размеры, требующиеся для изготов- ления детали.
2. Для детали, заданной аксонометрической проекцией:
а) перечертить заданное изображение;
б) в графической форме ответить на поставленные вопросы: выполнить указанные виды, разрезы, сечения и другие изобра- жения детали и ее элементов;
в) нанести необходимые размеры, требующиеся для изготов- ления детали.
В том и другом случае оформить соответствующим образом основные надписи.
4. РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ ЗАДАНИЯ
Для экономии времени и избежания возможных ошибок по- лезно придерживаться определенной очередности в работе.

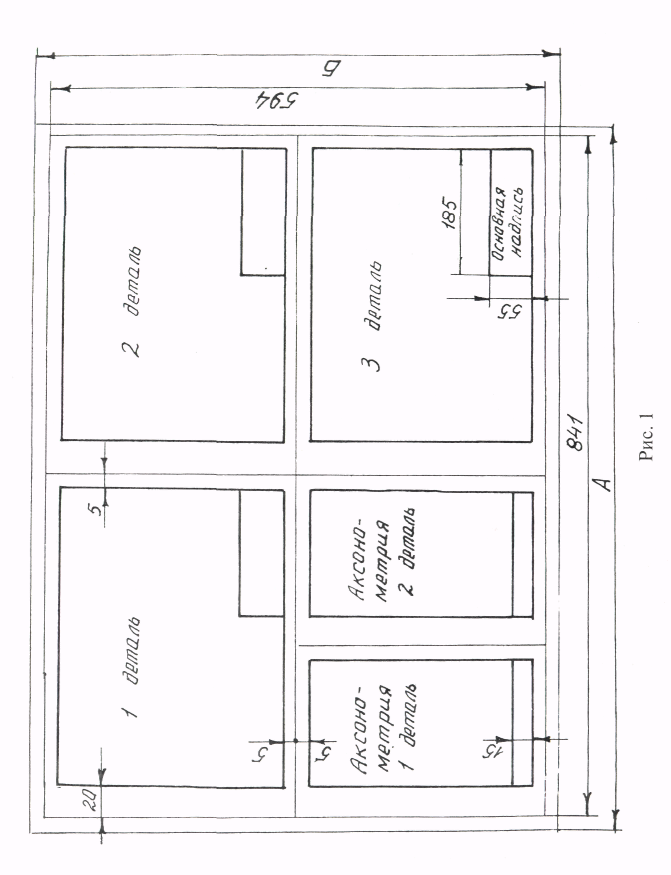

1. Задание выполняется на листе чертежной бумаги формата А1 (841x594). С этой целью он разбивается на ряд меньших фор- матов для размещения чертежей деталей, содержащихся в задании (рис. 1). Допускается выполнение задания на отдельных форматах A3 (420x297) с последующей брошюровкой их в альбом.
При этом следует помнить, что формат бумаги, поступаю- щий в продажу (потребительский формат), больше стандартного чертежного формата и составляет величину 857x610. На рис. 1 он обозначен АХБ.
В правом нижнем углу поля чертежа вычерчивается основная надпись по ГОСТ 2.104-68, имеющая размеры 185x55 (рис. 2,а). На формате А4 (297x210) основная надпись наносится только вдоль короткой стороны.
Допускается для последующих листов чертежей применять основную надпись с размерами 185х 15 (рис. 2,6). В данном зада- нии такими последующими листами являются чертежи с аксо- нометрическими изображениями деталей.
2. Приступая к вычерчиванию изображений, можно рекомен- довать такую последовательность:
а) перечертить данные изображения в тонких линиях (с уче- том их рационального размещения на поле чертежа);
б) изучить содержание ГОСТ 2.305-68, после чего дать отве- ты в графической форме на поставленные в задании вопросы: на перечерченных изображениях выполнить разрезы, сечения, вы- носные элементы и другие изображения;
в) ознакомившись с требованиями ГОСТ 2.307-68, нанести размеры на выполненных изображениях деталей, помня при этом, что вне зависимости от масштаба изображения размеры нано- сятся в натуральную величину в миллиметрах, без указания раз- мерности.
3. Заполнить содержание основных надписей: со всеми под- робностями — в правом нижнем углу всего листа, сокращенно - на всех остальных форматах.
Если задание выполняется на листах формата A3 (420x297), то основные надписи выполняются со всеми подробностями на всех листах.
Обозначение документа слагается из следующих 13 символов:
КПГД.320101.001, где:
КПГД — кафедра прикладной геометрии и дизайна;
3 — номер факультета (для энергомашиностроительного фа- культета — 3);
2 — изучаемая дисциплина: машиностроительное черчение;
01, 02... — порядковый номер задания;
01, 02... — порядковый номер варианта задания;
001, 002...010, ОН... — порядковый номер изображаемой де- тали (для сборочной единицы — порядковый номер детали по спецификации).
Выполненное в тонких линиях задание представить груп- повому преподавателю на проверку.
Внести необходимые исправления в соответствии с заме- чаниями преподавателя, а затем обвести изображения основны- ми линиями согласно ГОСТ 2.303-68.
Предъявить выполненное задание своему (групповому) преподавателю для собеседования и зачтения.
Подписанный преподавателем чертеж (задание) сдать на хранение лаборанту кафедры с предъявлением зачетной книжки, в которой делается записью сдаче задания.
