2.6.7 Применение магнитоуправляемых контактов
На основе магнитоуправляемых контактов выпускаются высоконадежные промежуточные электромагнитные реле с числом контактных групп до десяти. В таких реле внутри общей катушки управления размещается несколько пар контактов (рис. 2.21). По сравнению с обычными электромагнитными реле герконовые имеют большее быстродействие и более надежны. Однако им свойственны и некоторые недостатки. Они имеют в 2—3 раза меньшие значения удельных токовых нагрузок на контакты, более критичны к переходным процессам в коммутируемой цепи. Например, при 3—5-кратном увеличении тока по сравнению с номинальным возможно сваривание контактов. В цепях с конденсаторами возможны значительные броски тока, поэтому применение герконовых реле для коммутации таких цепей не рекомендуется.
Необходимо отметить и характерный для герконовых реле недостаток — вибрация контактов при срабатывании. Это явление называется «дребезг» контактов. После подачи управляющего сигнала контакты сначала замыкаются, но тут же размыкаются под действием сил упругости. Таких циклов замыкания-размыкания может быть несколько. Затем происходит несколько колебаний контактов без размыкания; при этом происходит изменение контактного сопротивления. Время вибрации контактов может составлять половину полного времени срабатывания. Для борьбы с «дребезгом» контактов применяют специальные конструктивные и схемные решения.

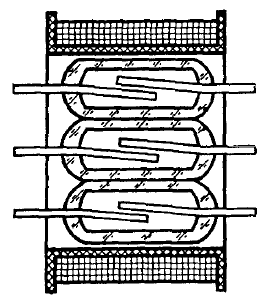

Рисунок 2.21–Герконовое реле
2.6 Контакторы и магнитные пускатели
2.6.1 Назначение контакторов и магнитных пускателей
Наиболее
распространенным потребителем
электрической энергии является
электродвигатель. Примерно
всей вырабатываемой в стране электроэнергии
потребляется электродвигателями.
Основным коммутационным аппаратом,
осуществляющим подключение: электродвигателя
к питающей сети, является контактор.
Электромагнитный контактор представляет собой выключатель, приводимый в действие с помощью электромагнита. По сути дела, это мощное электромагнитное реле, контактный узел которого способен замыкать и размыкать силовые цепи с токами в десятки и сотни ампер при напряжениях в сотни вольт. При таких электрических нагрузках необходимо принятие специальных мер по гашению дуги. Поэтому по сравнению с обычными электромагнитными реле электромагнитные контакторы имеют дугогасительные устройства и более мощные электромагнит и контактные узлы. Кроме силовых контактов имеются блокировочные контакты, используемые в цепях управления для целей автоматики. Различают контакторы постоянного и переменного тока.
Для автоматического пуска, остановки и реверса электродвигателей применяют магнитные пускатели. Они представляют собой комплектные электрические аппараты, включающие в себя электромагнитные контакторы кнопки управления, реле защиты и блокировки.
Контакторы и магнитные пускатели используются и для включения других мощных потребителей электроэнергии: осветительных и нагревательных установок, преобразовательного и технологического электрического оборудования.
К этой же группе электрических силовых аппаратов следует отнести автоматические выключатели, которые также предназначены для подключения к питающей сети мощных электропотребителей. Замыкание их контактов производится не с помощью электромагнита, а вручную. Автоматически они производят лишь выключениенагрузки, защищая ее от перегрузок по току. Если контакторы и магнитные пускатели способны работать при частых включениях и отключениях, то автоматические выключатели обычно применяют при включениях на продолжительное время. В типовые схемы электропривода обычно входят автоматический выключатель (питающий и силовые, и управляющие цепи) и магнитный пускатель (осуществляющий непосредственную коммутацию для пуска, остановки и реверса электродвигателя).
