Описание установки

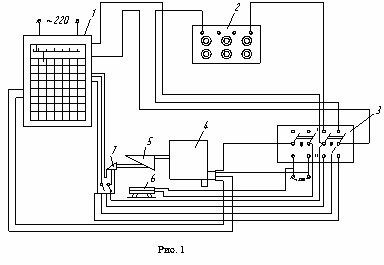

Схема установки для проверки градуировки уравновешенного моста типа КСМ-4 приведена на рис. 7. Установка состоит из моста КСМ-4 переменного тока 1, образцового магазина сопротивлений 2, переключателей 3 установленных в положение 1 (при этом на вход моста КСМ-4 подключается образцовый магазин сопротивлений), электродвигателя 4, экрана 5, печи 6 и термометра сопротивлений 7. Основная приведенная погрешность и вариация показаний моста КСМ-4 определяется путем сравнения его показаний, при помощи градуировочной таблицы с показаниями магазина сопротивлений.

Показания моста КСМ-4 и образцового магазина сопротивлений на всех оцифрованных отметках шкалы моста при прямом и обратном ходах стрелки заносят в табл. 4 и по ним рассчитывают значения относительной и абсолютной погрешностей прибора.

Т а б л и ц а 4

t,	R, Ом	R, Ом		Погрешности измерений
		Прямой ход (П.Х.)	Обратный ход (О.Х.)	, Ом		, %		, %		В
				(П.Х.)	(О.Х.)	(П.Х.)	(О.Х.)	(П.Х.)	(О.Х.)
1	2	3	4	5	6	7	8	9	10	11

Порядок выполнения работы

1. Ознакомиться с принципом действия термометра сопротивления и автоматического моста типа КСМ-4, а также со схемой поверки градуировки моста.

2. Поверить градуировку автоматического моста 1 типа КСМ-4, включив переключатели 3 в положение 1. Постепенно изменяя величину сопротивления образцового магазина сопротивлений 2, установить стрелку моста на оцифрованную отметку и записать в графу 3 табл. 4 набранное сопротивление. В графу 2 занести градуировочное значение сопротивления для этой температуры.

3. Повторить измерения для остальных оцифрованных отметок шкалы прибора при прямом и обратном ходе согласно п. 2.

Содержание отчета

1. Принципиальная схема моста типа KCM-4.

2. Протокол поверки моста типа КСМ-4 с подсчитанными погрешностями и заключение об его годности.

Рис. 7

Контрольные вопросы и задания

1. Виды термометров и принцип их действия?

2. В чем заключается нулевой метод измерения сопротивления?

3. Погрешности измерительного прибора.

4. В чем заключается принцип действия и устройство автоматического уравновешенного моста?

Библиографический список

1. Кулаков, М. В. Технологические измерения и приборы для химических производств [Текст] / М.В. Кулаков. – М.: Машиностроение, 1983. - 424 с.

2. Дободейч, И. А. Управление техническими процессами [Текст]: учеб. пособие / И. А. Дободейч, Н. В. Суханова; Воронеж. гос. технол. акад. Воронеж: ВГТА, 2005. - 140 с.

3. Измерение давления и температуры [Текст]: метод. указания к лаб. работе по курсу «Автоматика и автоматизация технологических процессов» для студентов специальностей 270100, 270300, 270400, 270500, 270900, 271000 / Воронеж. технол. акад.; сост. В. В. Ануфриев, Ю. С. Сербулов, Р. П. Кочергина. Воронеж: ВГТА, 1995. – 23 с.
