1.1 Расчет токов короткого замыкания для выбора уставок земляной защиты

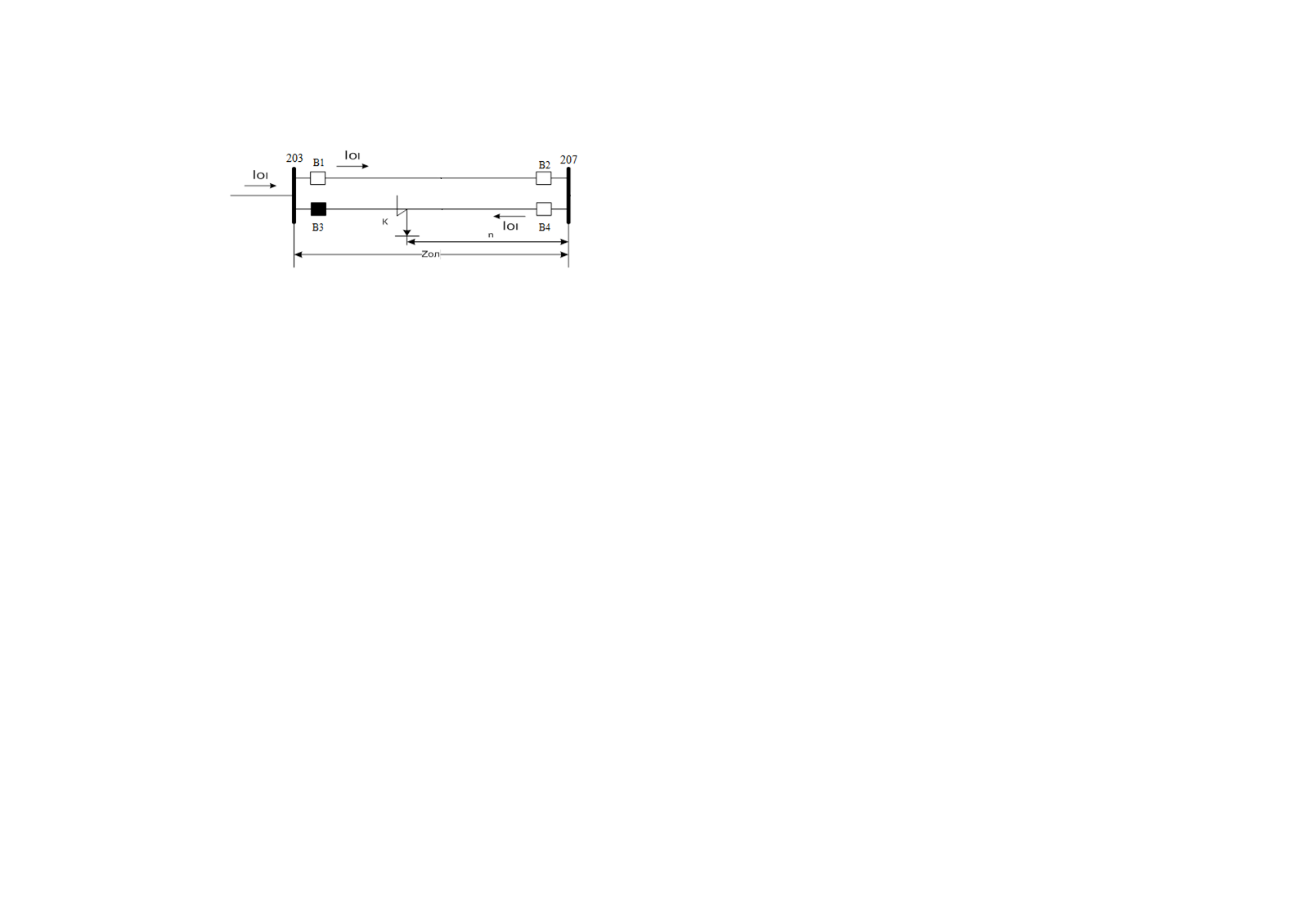

Рис. 8 Отключен В3

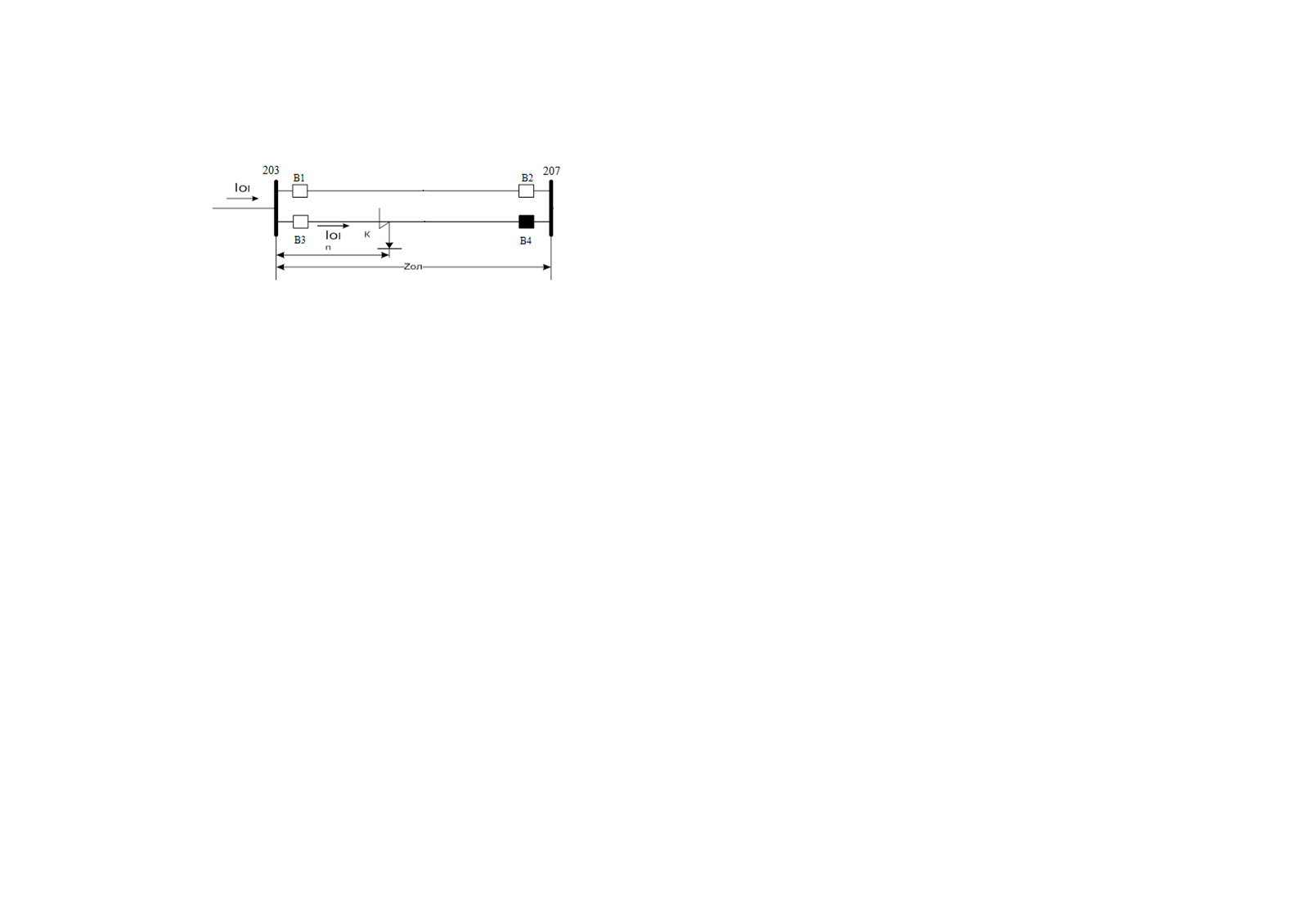

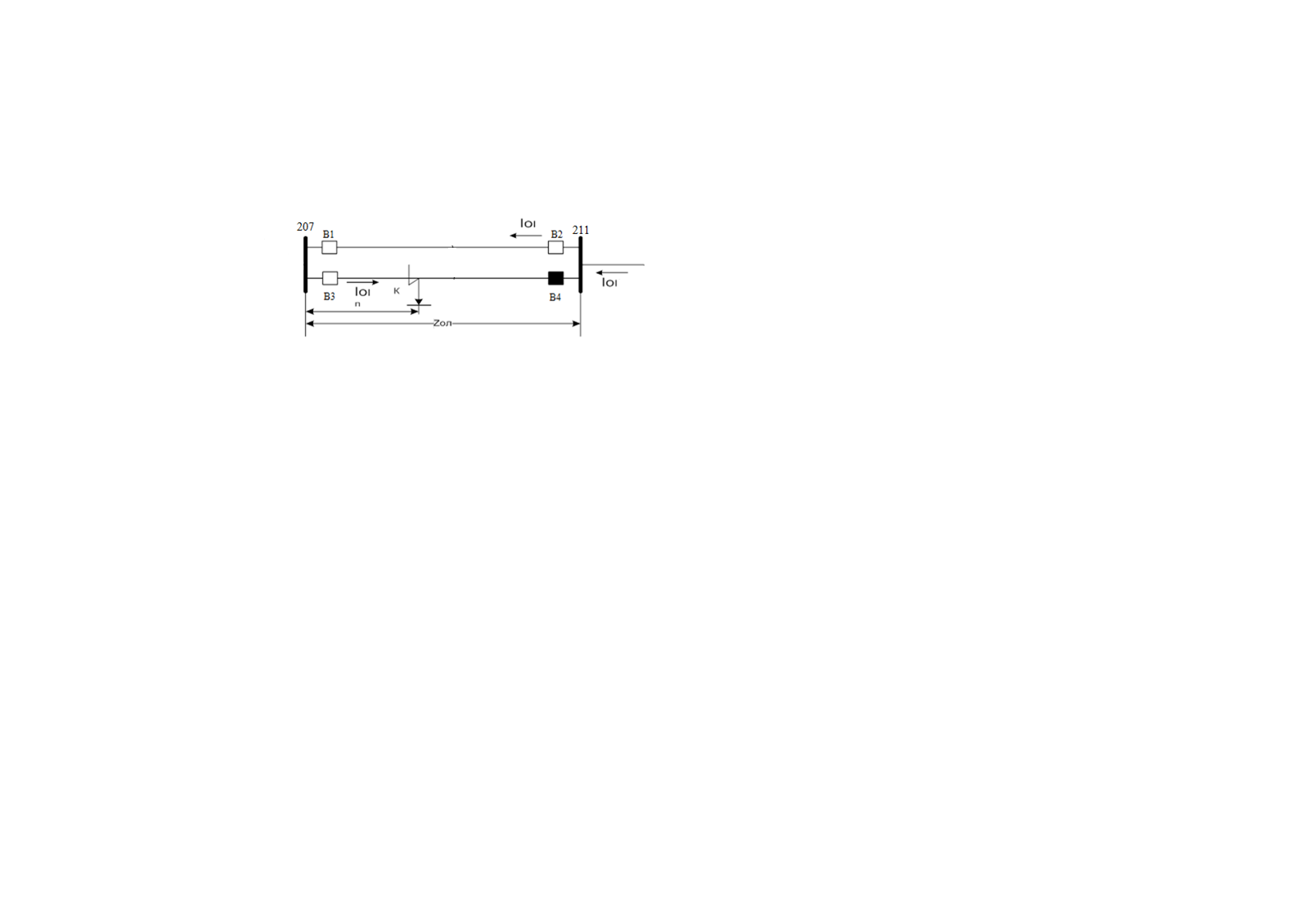

Рис. 9 Отключен В4

Таблица 1. 3I0 линии 203-207

Длина, %	0	10	20	30	40	50	60	70	80	90	100
Отключен В3; (I), кА	0,41	0,43	0,45	0,47	0,5	0,53	0,57	0,61	0,65	0,71	0,76
Отключен В4; (I), кА	7,16	4,09	2,77	2,09	1,68	1,4	1,21	1,06	0,94	0,85	0,78

Рис. 10 Графики изменения 3I0 в зависимости от расстояния

на линии 203-207

Рис. 10 Отключен В3

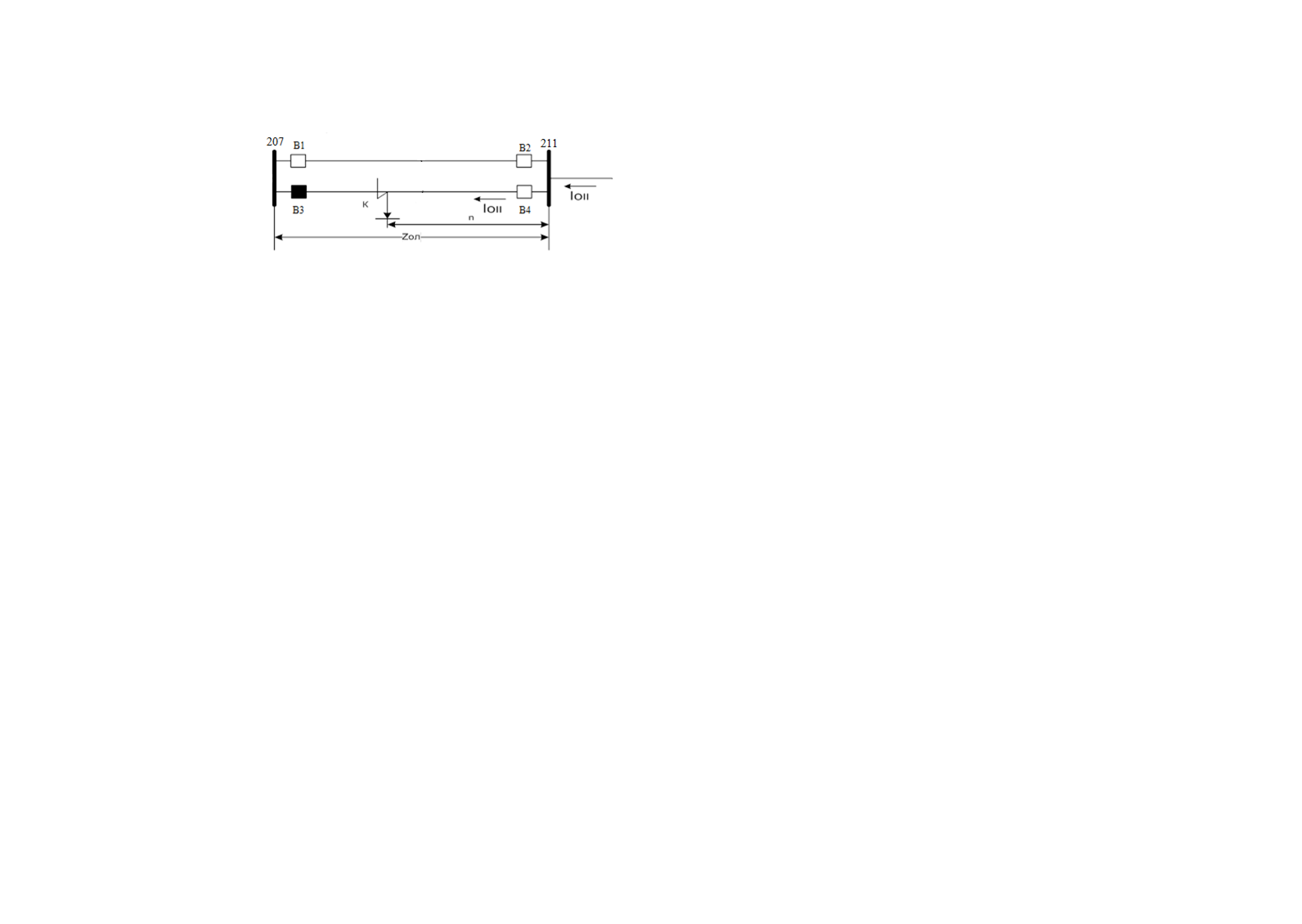

Рис. 11 Отключен В4

Таблица 2. Токи 3I0 линии 207-211

Длина, %	0	10	20	30	40	50	60	70	80	90	100
Отключен В3; (I), кА	1,77	1,9	2,07	2,26	2,51	2,8	3,18	3,68	4,36	5,36	6,73
Отключен В4; (I), кА	1,74	1,64	1,53	1,44	1,35	1,28	1,21	1,15	1,1	1,05	1,01

Рис. 11 Графики изменения 3I0 в зависимости от расстояния

на линии 207-211

1.2 Расчет уставок ступенчатой токовой защиты нулевой последовательности от замыканий на землю

Рис. 12 Расчетная линия с комплектами защит

I ступень

1 и 2 комплект

3 и 4 комплект

5 и 6 комплект

7 и 8 комплект

Выдержка времени для первой ступени всех комплектов 0с.

II ступень

1 и 2 комплект

Уставка при нормальном режиме:

- коэффициент токораспределения при замыкании на землю в конце линии в режиме каскадного ее отключения.

Уставка при минимальном режиме:

_{Берем наибольший ток уставки:}

3 и 4 комплект

Уставка при нормальном режиме:

Уставка при минимальном режиме:

_{Берем наибольший ток уставки:}

5 и 6 комплект

Уставка при нормальном режиме:

Уставка при минимальном режиме:

_{Берем наибольший ток уставки:}

7 и 8 комплект

Уставка при нормальном режиме:

Уставка при минимальном режиме:

_{Берем наибольший ток уставки:}

Выдержка времени для первой ступени всех комплектов 0,5с.

III ступень

1 и 2 комплект (3 и 4):

(ток небаланса в нулевом проводе трансформаторов тока);

(коэффициент однотипности трансформаторов тока);

(коэффициент надежности);

(относительная максимально возможная погрешность трансформаторов тока при внешнем замыкании);

(расчетный ток внешнего замыкания между тремя фазами).

Согласование со ступенью III защит 3 и 4 (выдержка времени 1 и 2):

где - ступень выдержки времени;

- время отключения выключателя (от защит 3 и 4).

Согласование с каскадным действием II ступеней защит 1 и 2, 3 и 4 (выдержка времени 3 и 4):

7 и 8 комплект (5 и 6):

Согласование со ступенью II защит 7 и 8 (выдержка времени 5 и 6):

Согласование со ступенью III защит 3 и 4 (выдержка времени 7 и 8):

_тт

_{Рис. 13. Карта селективности}
