1. Статья 13 «Поверка средств измерений» Федерального закона рф от 26.06.2008 № 102-фз «Об обеспечении единства измерений».

2. ПР 50.2.006-94 ГСИ «Поверка средств измерений. Организация и порядок проведения».

3. ПР 50.2.007-94 ГСИ «Поверительные клейма».

4. МИ 2273-93 ГСИ «Области использования средств измерений, подлежащих поверке».

Контрольные вопросы

1. С какой целью поверяют средства измерений?

2. Какие средства использовались в данной работе?

3. Назовите существующие методы поверки. Какой метод был применён в данной работе?

4. Перечислите основные этапы поверки средств измерений давления.

5. Каким образом оформляются результаты поверки?

Лабораторная работа 7 юстировка средств измерений

Цель работы: Ознакомление с конструкцией и элементами лабораторного рефрактометра ИРФ-454 Б2М лазера. Получение представления о методах и устройствах предназначаемых для оптических приборов. Привитие практических навыков настройки/юстировки лабораторного рефрактометра ИРФ-454 Б2М для выявления его погрешностей, их устранения и доведения до значений, соответствующих технических требованиям.

Задания для лабораторной работы:

1. Изучить сущность юстировки и требования предъявляемые к ней.

2. Провести проверку юстировки лабораторного рефрактометра ИРФ-454 Б2М и сделать вывод о состоянии средства измерения.

3. Составить алгоритм проведения доюстировки лабораторного рефрактометра ИРФ-454 Б2М.

4. По результатам поверки юстировки и проведения доюстировки сделать аргументированный вывод с приведением табличных и графических данных о пригодности средства измерений к эксплуатации.

Теоретическая часть

Юстировка в оптике – это выявление погрешностей средств измерений, их устранение и доведение до значений, соответствующих технических требованиям.

Юстировка достигается установлением правильного взаимодействия, взаимного расположения и относительного перемещения деталей, узлов и систем юстируемых средств.

Существует несколько определений юстировки:

Юстировка – приведение прибора в рабочее состояние путем установки и ориентировки базовых элементов во взаимно правильное положение, при котором прибор имеет предписанные параметры и характеристики.

Юстировка – это качественное завершение сборочных операций прибора в соответствии с техническими требованиями. Юстировку механических узлов принято называть регулировкой, а электрических – настройкой.

Юстировка (от нем. justieren – выверять) – наладка измерительного и/или оптического прибора, подразумевающая достижение верного взаиморасположения элементов прибора и правильного их взаимодействия. Для обозначения подобных действий к прочим приборам обычно применяют термин «регулировка» или калибровка.

Для несложных по конструкции оптико-электронных приборов юстировка выполняется после сборки. В сложных приборах юстируют и контролируют отдельные узлы, благодаря чему значительно упрощается процесс общей юстировки.

В ряде случаев юстировки представляет собой сложную задачу. Иногда она выполняется в несколько этапов (предварительная, окончательная).

Юстировка подразумевает операции над прибором, требующие точности, ей предшествует контроль, выявляющий погрешности и неисправности. Обычно включает в себя следующие действия:

- устранение дефектов посредством обработки деталей;

- установка правильного расположения деталей посредством регулировочных винтов, прокладок и пр.;

- установка правильных показаний шкал.

Юстировка обычно входит в плановое обслуживание приборов. Затем, при необходимости, производится поверка.

К юстировке предъявляют следующие требования:

1) требования к точности.

Устанавливаются расчетным путем на основе общих или частных ТУ. Требования к юстировке оптических приборов в целом устанавливаются на основе общих ТУ. Специальные требования к юстировке узлов и сборочных единиц устанавливаются на основе частных ТУ;

2) требования к надежности.

Надежность юстировки означает необратимость юстировки. Если юстировка осуществляется с помощью регулировочных устройств, то саморегулировочное устройство может стать причиной нарушения регулировки, т.е. регулировочное устройство может возвратиться к не отрегулированному положению. Чтобы этого не произошло, средства юстировки должны быть необратимыми;

3) требования к технологичности.

Требования означают, чтобы все операции юстировки были простыми, осуществимыми в условиях производства, малочувствительными к внешним механическим и тепловым воздействиям. Контрольно-измерительные приборы, используемые при юстировке, не должны требовать специальной тренировки; точность их должна соответствовать требованиям к точности юстировки. Следует отдавать предпочтение малочувствительным к внешним воздействиям и нерасстраивающимся (инвариантным) приборам. Пользование регулировочным устройством должно быть легким и удобным, чувствительность индикации регулировочного устройства должна соответствовать чувствительности руки и точности индикации. Установка детали или сборочных единиц в заданное положение должна осуществляться за минимальное число попыток, в пределе – за одну установку;

4) требования к экономичности.

Операции юстировки должны осуществляться рабочими невысокой квалификации. Продолжительность операции юстировки должна быть минимальной. Операции юстировки не должны требовать дорогостоящих приборов, приспособлений и материалов;

5) требования к дифференцируемости.

Процесс юстировки должен, по возможности, делиться на независимые друг от друга автономные операции. Юстировка отдельных сборочных единиц не должна зависеть от других узлов.

При юстировке устраняются погрешности, выявленные в результате контроля или поверки средств измерений. Основные котировочные операции: проверка состояния средства измерения; регулирование взаимного расположения деталей и узлов при помощи винтов, прокладок и т.д.; устранение дефектов при помощи шлифовки, притирки, доводки; замена отдельных деталей и узлов.

Юстировка оптических систем заключается главным образом в регулировании взаимного расположения оптических деталей (линз, призм, зеркал) с целью их центрирования и обеспечения высокого качества изображения. В отъюстированном положении оптические детали закрепляются винтами, штифтами, склеиванием. В конструкции оптических систем обычно предусматриваются устройства, регулирующие положение оптических деталей и их закрепление при юстировке.

Рефрактометр лабораторный ИРФ-454 Б2М (рис. 1) предназначен для измерения показателя преломления и средней дисперсии неагрессивных жидких и твердых сред, а также для непосредственного измерения процентного состава содержания сухих веществ в растворах по шкале сахарозы.

С помощью существующих методик рефрактометр можно применять:

- в пищевой промышленности для измерения содержания сахара и сухих веществ по сахарозе («Brix») в напитках, плодах, ягодах, содержания алкоголя и экстракта в винах, водке, пиве, ликерах, сгущенном молоке, для определенного сухого обезжиренного молочного остатка (СОМО), белка в молоке и молочных продуктах, для контроля качества растительного масла и т.д.;

- в медицине для определения белка в сыворотке крови, спинно-мозговой жидкости, контроля концентрации лекарств, измерения плотности мочи и т.д.;

- в химической промышленности для контроля концентрации различных продуктов химии и нефтехимии;

- в таможнях и в других контролирующих организациях для пошлинно-технической классификации пива, алкогольных и безалкогольных напитков, жидкого топлива, масел, химикатов и других продуктов;

- в научных учреждениях.

Рефрактометр следует эксплуатировать в помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 18 до 20 °С и относительной влажности не более 80 %.

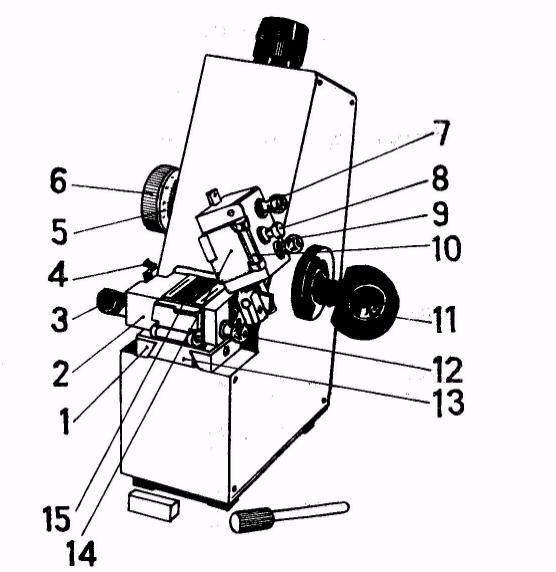

Рис. 1. Рефрактометр ИРФ-454 Б2М: 1 – направляющая; 2 – рефрактометрический блок; 3 – штуцер; 4 – крючок; 5 – шкала; 6 – нониус; 7 – штуцер; 8 – рукоятка; 9 – штуцер; 10 – шарнир; 11 – зеркало; 12 – штуцер; 13 – направляющая; 14 – заслонка; 15 – зеркало
