8 Подбор оборудования приточных и вытяжных установок
Подбор оборудования приточных и вытяжных установок производится с использованием данных из технических каталогов фирм – изготовителей.
8.1 Подбор оборудования приточных установок
В качестве установки для системы воздушного отопления сварочного и заготовительного участков (П2) выбрана приточная установка Danvent DV 40 фирмы «Danvent». Расход воздуха через установку составляет 12964 м3/час. Схема компоновки секций представлена на рисунке 8.1.
Данная установка включает в себя следующие секции: секция заслонок, секция воздухонагревателя, секция фильтра, секция вентилятора. Все данные по секциям приведены в таблице 8.1.
Таблица 8.1 – Основные параметры секций установки П2
Позиция |
Назначение секции |
Марка секции |
Длина секции, мм |
Потеря давления, Па |
Вес, кг |
П2.1 |
Секция заслонок |
DVA 40 |
150 |
8 |
12 |
П2.2 |
Секция фильтра |
DVF 40 F7 |
600 |
200 |
27 |
П2.3 |
Секция воздухонагревателя |
DVH-40-W-Z-2 |
150 |
43 |
55 |
П2.4 |
Секция вентилятора |
DVV 40 В1 |
1050 |
- |
82 |

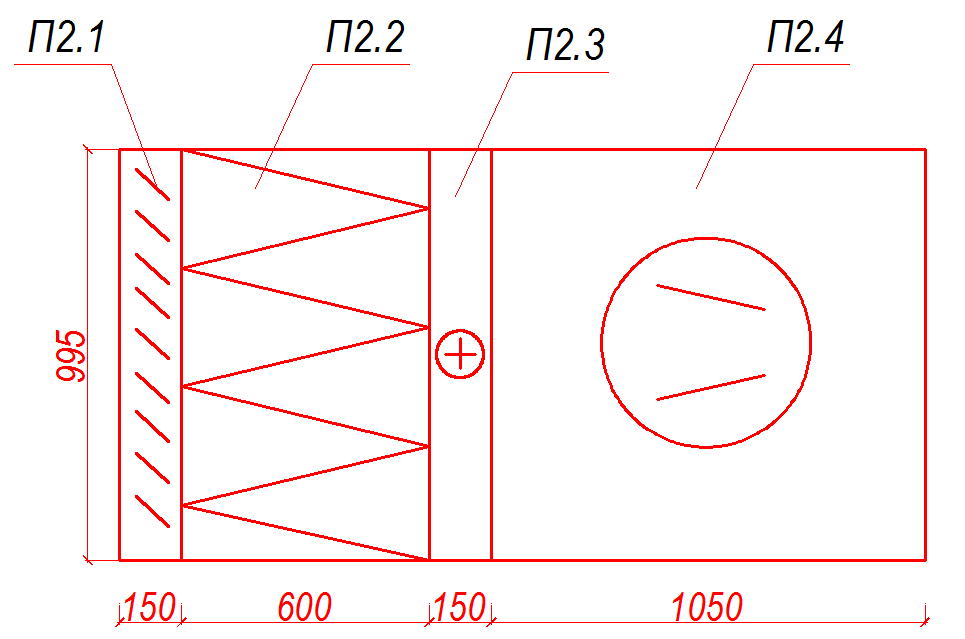

Рисунок 8.1 – Схема компоновки секций установки П2
Подбор и расчет воздухонагревателя выполнен по программе «System Air». В результате был подобран воздухонагреватель DVH-40-W-Z-2 в двурядном исполнении. Мощность воздухонагревателя составляет 130,5 кВт, при температурном перепаде 110–70 . Изменение теплоотдачи калорифера производится благодаря трехходовому крану с электроприводом, изменяющим температуру греющей воды при постоянном расходе через калорифер.
Вентилятор при расходе 12964 м3/час, развивает давление 1400 Па. Потребляемая мощность составляет 2.89 кВт. Скорость вращения вентилятора 2700 об/мин.
В качестве приточной установки системы ПВ1 используется агрегат Danvent DV 100. Расчет установки произведен по программе «SystemAir». Данный агрегат включает в себя секцию заслонок, секцию воздухонагревателя, секцию фильтра, секцию смешения и секцию вентилятора. Расход воздуха через установку составляет 28688 м3/час. Забор наружного воздуха составляет 15733 м3/час, на рециркуляцию из кузнечно – прессового цеха поступает 12955 м3/час.
Развиваемое вентилятором давление составляет 1750 Па, при частоте вращения 1600 об/мин. Электродвигатель мощностью 4.15 кВт. С помощью расчетов, произведенных данной программой, подобран калорифер типа DVH-100-W-Z-2-48. Мощность калорифера при температурном перепаде 110–70 составляет 158 кВт. Фильтр типа DVF 100, класс очистки F7.
8.2 Подбор оборудования вытяжных систем
Результаты подбора оборудования вытяжных систем приведены в таблице 8.2.
Таблица 8.2 – Основные характеристики вытяжных вентиляторов
-
Система
Марка вентилятора
Расход, м3/час
Давление, Па
Потребляемая мощность, Вт
Частота вращения, об/мин
В2
СК 160 С
324
370
100
2480
В3
KD 400 XL
1795
380
798
1304
В4
ВЦ-4-70-4
4000
2520
4000
3000
В5
ВКР 5. 1С
4320
290
750
920
В6
ВКР 5. 1С
4320
290
750
920
В7
TKS 300 A
244
210
71
1700
