6 Воздухораспределение в помещениях здания
6.1 Воздухораспределение в кузнечно – прессовом цехе
В
оздух
в кузнечно – прессовый цех подается
пристенными воздухораспределителями
ВП в рабочую зону. Расчетная схема
воздухораспределения представлена на
рисунке 6.1.

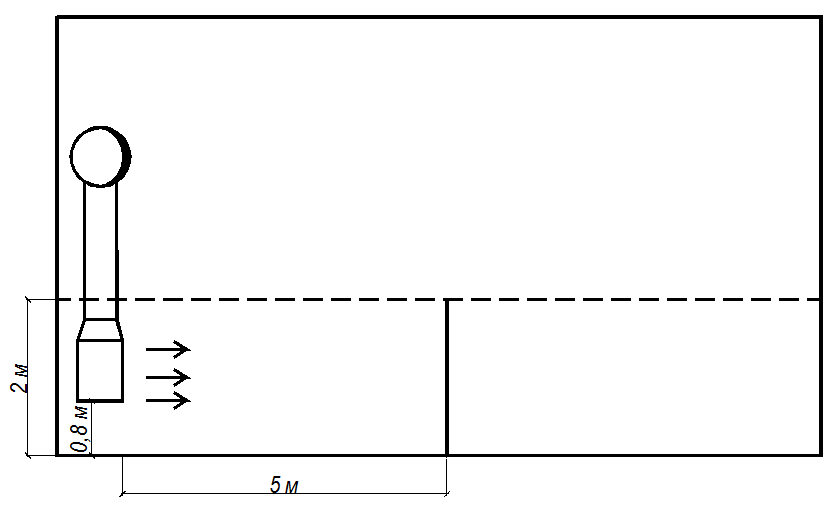

Рисунок 6.1 – Расчетная схема воздухораспределения кузнечно – прессового цеха
Расчет производится согласно /3/. Расстояние от воздухораспределителя до рабочего места, исходя из исходных данных, составляет 5 метров.
Допустимая скорость приточного воздуха при входе в рабочую зону определяется по формуле:
,
(6.1)
где
– скорость в
рабочей зоне помещения, м/с. Принимается
равным 0,5 м/с.
k – коэффициент перехода от нормируемой к максимальной скорости в струе. Для расчета принимается равным 1,8.
м/с
Предварительно принимаем воздухораспределители ВП – 4 размером 400х610. Стандартная площадь воздухораспределителя составляет 0,29 м2.
(6.2)
Коэффициент m=1,1, n=2,6.
Действительная скорость истечения воздуха из воздухораспределителя:
(6.3)
Данной скорости соответствует расход воздуха
(6.4)
Количество воздухораспределителей:
(6.5)
Действительная скорость воздуха на выходе из воздухораспределителя
(6.6)
Максимальная разность температур на рабочем месте
(6.7)
-
максимально допустимая температура
при раздаче воздуха не ближе 2 м от
рабочего места
Температура воздуха на рабочем месте
(6.8)
Температура 16,76 °С вполне допустима для систем промышленной вентиляции.
6.2 Воздухораспределение в нерасчетных помещениях
Размеры приточных и вытяжных воздухораспределителей для нерасчетных помещений приведены в таблице 6.1.
При расчете учитывается, что в сварочном участке находятся две сварочные кабины. Приток подается в размере 2000 м3/час в каждую.
Таблица 6.1 – Размеры воздухораспределителей
Номер системы |
Название помещения |
Расход воздуха м3/час |
Тип решетки |
Количество |
Fр, м2 |
Размеры, мм |
Fо, м2 |
vф, м/с |
|
А (d) |
B |
||||||||
Приточные решетки |
|||||||||
П2 |
Заготовительный участок |
8640 |
РВ-1 |
4 |
0,075 |
300 |
300 |
0,078 |
7,69 |
Сварочная кабина |
2000 |
РВ-1 |
1 |
0,139 |
500 |
300 |
0,13 |
4,27 |
|
Сварочный участок |
324 |
РВ-1 |
1 |
0,015 |
100 |
200 |
0,018 |
5,00 |
|
Вытяжные решетки |
|||||||||
В1 |
Кузнечно - прессовый цех |
12955 |
Затянуть сеткой |
5 |
0,090 |
355 |
- |
0,10 |
7,28 |
В2 |
Сварочный участок |
324 |
Затянуть сеткой |
1 |
0,018 |
160 |
- |
0,02 |
4,48 |
