Составные части Electronics Workbench.
Electronics Workbench реализован, как реальная лаборатория, в которой имеются перед глазами все компоненты и инструменты, готовые к использованию. Ключевые составляющие интерфейса: рабочее пространство, корзина компонентов, меню, инструменты и кнопка питания, активизирующая программный анализ цепи. Все эти части показаны на рис.1.

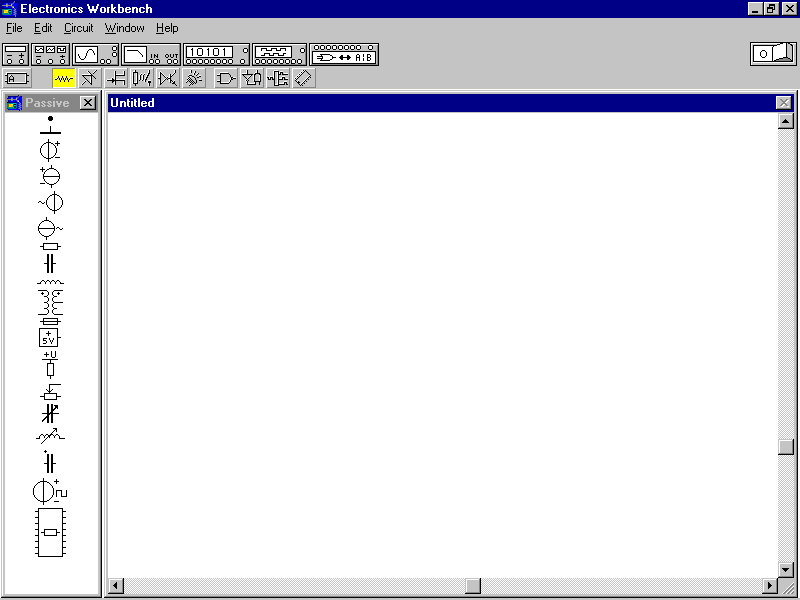

Рис.1. Составные части Electronics Workbench.
4. Построение и исследование электронной цепи.
Для построения и исследования цепи необходимо сделать следующее.
Перетащить компоненты из корзины компонентов на рабочее пространство.
Соединить их выводы перемещением мыши с нажатой левой кнопкой от вывода одного компонента к другому.
Установить модели компонентов и значения их величин.
Подсоединить тестирующие инструменты.
Активировать цепь.
Установка модели компонента производится либо одновременным нажатием Ctrl+M, либо выбором компонента мышью и последующим вызовом пункта Model из меню Circuit.
Установка значения величины компонента производится либо одновременным нажатием клавиш Ctrl+U, либо вызовом пункта Value из меню Circuit. Если в меню Preferences из Circuit выбрать команду Show Value, то электрические величины компонентов будут отображаться рядом с ними.
Компоненты можно обозначить условно, если выбрать компонент и нажать одновременно Ctrl+L, либо в меню Circuit выбрать команду Label. Чтобы условные обозначения отображались на рабочем пространстве, в меню Preferences из Circuit выбрать команду Show Label.
Тестирующие инструменты подсоединяются перетаскиванием с панели инструментов их пиктограмм на рабочее пространство и соединением их выводов к соответствующим участкам цепей.
Активирование цепи происходит при нажатии «кнопки питания» в верхнем правом углу. Это вызывает запуск подпрограммы анализа цепи. Далее можно просмотреть значения на измерительных инструментах по двойному щелчку на их пиктограммах в рабочем пространстве.
Компоненты.
Для выполнения курсового проектирования студентам достаточно воспользоваться только следующими корзинами компонентов: Active, Passive, Indic, FET.

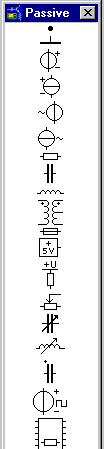

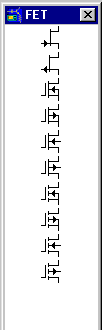

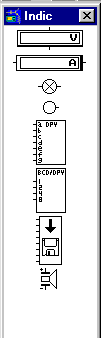

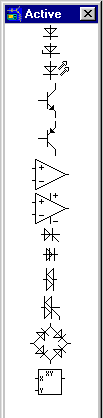

Рис.2 Необходимые корзины компонентов для исследования устройств курсовой работы по электронике.
Корзины содержат следующие компоненты (по порядку сверху вниз).
Корзина Passive: земля, источник постоянного напряжения, источник постоянного тока, источник переменного напряжения, источник переменного тока, резистор, конденсатор, катушка индуктивности, трансформатор, вставка плавкая, источник напряжения 5В, pull-up резистор, реостат, переменный конденсатор, переменная катушка индуктивности, полярный конденсатор, источник прямоугольного напряжения, резистивная матрица.
Корзина Active: диод, стабилитрон, светодиод, n-p-n-транзистор, p-n-p-транзистор, ДУ, ОУ с напряжением питания, управляемый теристор, неуправляемый теристор, неуправляемый семистор, управляемый семистор, диодный мостик, умножитель напряжений.
Корзина FET: n-канальный ПТУП, p-канальный ПТУП, МОП со встроенным n-каналом и подложкой, соединённой с истоком, МОП со встроенным р-каналом и подложкой, соединённой с истоком, МОП со встроенным n-каналом и отдельным выводом для подложки, МОП со встроенным р-каналом и отдельным выводом для подложки, МОП с индуктируемым n-каналом и подложкой, соединённой с истоком, МОП с индуктируемым р-каналом и подложкой, соединённой с истоком, МОП с индуктированным n-каналом и подложкой с отдельным выводом, МОП с индуктированным p-каналом и подложкой с отдельным выводом.
Корзина Indic: вольтметр, амперметр, лампа накаливания, световой индикатор напряжения, семисегментный светодиодный индикатор с управлением сегментами по выводам, семисегментный светодиодный индикатор со встроенным шестнадцатеричным дешифратором (на вход подаётся шестнадцатеричное число), устройство сохранения результатов анализа в файл в виде ASCII - кода, пьезоэлектрический динамик.
Картина элементов, изображенная на рис.2 (в системе DIN), может выглядеть иначе, как на рис.3 (в системе ANSI). Отображение в разных системах выбирается в командной строке:
wewb.exe /ansi - будет, как на рис.3,
wewb.exe /din - будет, как на рис.2.

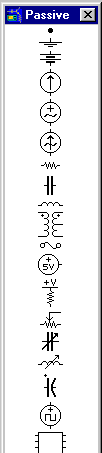

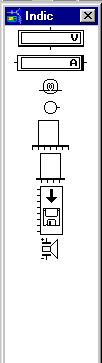

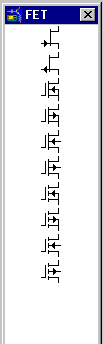

Рис.3 Вид корзин инструментов в ANSI стандарте.
Кроме указанных корзин имеется ещё 6 корзин: Control (Управляемые), Hybrid (Гибридные), Gates (Вентили), Combinational (Составные), Sequential (Последовательные) и Integrated Circuits (Интегральные схемы). Эти корзины представлены на рис. 4.
Корзина Control содержит следующие компоненты (по порядку сверху вниз): переключатель (переключение задаётся кнопкой клавиатуры); переключатель по временному управлению; переключатель, управляемый напряжением; переключатель, управляемый током; реле; источник напряжения, управляемый напряжением; источник тока, управляемый током; источник тока, управляемый напряжением; источник напряжения, управляемый током.

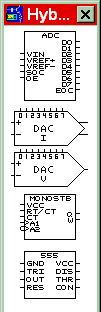

Корзина Hybrid содержит компоненты: АЦП; ЦАП в ток; ЦАП в напряжение; одновибратор; 555-таймер (Устройство с двумя состояниями на выходе, длительности и выбор которых управляются входами).
Корзина Gates содержит: вентиль И; вентиль ИЛИ; вентиль НЕ; вентиль И-НЕ; вентиль ИЛИ-НЕ; исключающее ИЛИ-НЕ; исключающее ИЛИ; трехстабильный буфер с Z-состоянием; буфер-повторитель.
Корзина Combinational содержит: полусумматор; полный сумматор; мультиплексор 1х8; демультиплексор 1х8; преобразователь двоично-десятичного представления в шестнадцатеричное; дешифратор 3 на 8; шифратор 8 на 3.
Корзина Sequential содержит: RS-триггер; JK-триггер с прямым динамическим входом и прямыми асинхронными входами управления; JK-триггер с прямым динамическим входом и инверсными асинхронными входами управления; D-триггер с прямым динамическим входом; D-триггер с прямым динамическим входом и инверсным асинхронным управлением; 4-битный двоичный счётчик; 4-битный универсальный сдвигающий регистр.
Корзина Integrated Circuits содержит: серия ИС 74ХХ, 741ХХ, 742ХХ, 743ХХ, 744ХХ, 4ХХХ. В каждой из серий можно выбрать конкретную ИС из списка.
Рис. 4. Дополнительные корзины.
