Розділ 2. Залізобетонні конструкції Інструктивна карта

Тема заняття: Прямокутний переріз з одиночним армуванням: визначення розмірів перерізу, підбір арматури, перевірка несучої здатності.

Мета заняття: Надати студентам систему практичних знань, умінь і навиків розв’язувати задачі по розрахунку міцності нормальних перерізів.

Матеріально-технічне забезпечення робочого місця: Калькулятори, довідникова література, робочі зошити, лінійки, олівці.

Література:

Л-1 СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Л-2 Т. Н. Цай т.2. ” Строительные конструкции”.

Методика виконання практичної роботи:

1. Вибрати вихідні дані свого варіанту;

2. Підібрати розміри поперечного перерізу балки;

3. Розрахувати повздовжню арматуру для балки;

4. Після розрахунку зробити висновки. У висновку вказується, чи достатня несуча здатність балки при прийнятій арматурі.

Після виконання завдання студент повинен:

Знати: Уміти:

1. Конструктивні вимоги для 1. Розраховувати повздовжню

зігнутих елементів. арматуру для балки.

2. Розрахунок міцності нормальних 2. Розрахувати несучу здатність перерізів зігнутих елементів. балки по нормальних перерізах.

Приклад виконання практичної роботи:

Задача: Підібрати розміри поперечного перерізу залізобетонної балки перекриття прямокутного перерізу, визначити діаметр робочої арматури. Перевірити несучу здатність. Дано: М=130000 Н·м; L=4,5 м; клас бетону В 20 клас робочої арматури A400С (А -III)

bxh-? ; А_s -?

Розв’язок:

1. Розрахункові характеристики міцності матеріалів:

для бетону класу В20 стор. 63 таблиця 2.3 Цай том 2. розрахунковий опір бетону стиску: Rв=11,5 МПа

для арматури класу А400С (А(ІІІ)) по стор. 73 таблиця 2.8 Цай том 2.

розрахунковий опір розтягу арматури Rs=365 МПа

2. Розміри поперечного перерізу:

ширина перерізу: b=(0.5÷0.6)·h=0,5·0,45=0,225 м=20 см;

висота перерізу: h=( ÷ ) ·L=

Розміри поперечного перерізу bхh=20х45см

3. Розрахункова висота елемента:

h₀ = h–a = 45–3 = 42 (см)

4. Коефіцієнт:

=>по стор. 89 Цай том 2 коефіцієнт: η = 0,8

5. Визначаю необхідну площу поперечного перерізу робочої арматури:

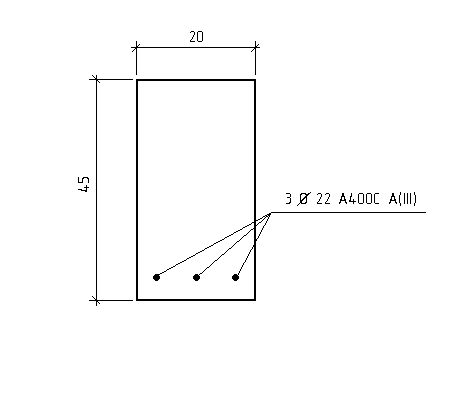

по стор 431 таблиця 2. Цай том 2. приймаю 3 Ø 22 А400С (АІІІ) з A_s = 11,4см². Несуча здатність достатня.

Варіанти завдань для виконання практичної роботи

Задача: Підібрати розміри поперечного перерізу залізобетонної балки перекриття прямокутного перерізу, визначити діаметр робочої арматури. Перевірити несучу здатність.

№ варіанта п/п	М Н м	L м	Бетон кл.	Армат. кл.
1	9 104	4,8	В30	А 300С
2	12 104	5,8	В35	А 300С
3	8 104	5,6	В30	А 300С
4	10 104	6,0	В30	А 300С
5	10 104	4,0	В20	А 400С
6	16 104	4,8	В20	А 300С
7	16 104	5,8	В25	А 300С
8	9,2 104	5,6	В30	А 300С
9	10 104	6,0	В30	А 400С
10	12 104	4,0	В20	А 300С
11	15 104	4,8	В25	А 300С
12	14 104	5,8	В30	А 300С
13	8 104	5,6	В20	А 400С
14	11 104	6,0	В30	А 300С
15	14 104	4,0	В25	А 300С
16	13 104	4,8	В20	А 400С
17	15 104	5,8	В35	А 300С
18	11 104	5,6	В30	А 300С
19	12 104	6,0	В20	А 400С
20	18 104	4,0	В30	А 300С
21	14 104	4,8	В25	А 300С
22	12 104	5,8	В30	А 400С
23	14 104	5,6	В20	А 300С
24	10 104	6,0	В30	А 300С
25	18 104	4,0	В20	А 400С
26	8 104	4,8	В25	А 300С
27	11 104	5,8	В30	А 300С
28	13 104	5,6	В20	А 400С
29	14 104	6,0	В25	А 300С
30	14 104	5,6	В30	А 300С

Інструктивна карта

Тема заняття: Таврові перерізи: підбір площі робочої арматури.

Мета роботи: Озброїти студентів системою практичних знань, умінь і навиків розв’язування задач по розрахунку нормальних перерізів.

Матеріально-технічне оснащення робочого місця: Калькулятори, робочі зошити, лінійки, олівці.

Література:

Л-1 СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Л-2 Т. Н. Цай т.2. ” Строительные конструкции”.

Методика виконання практичної роботи.
