Розділ 1. Основи проектування та розрахунку будівельних конструкцій. Інструктивна карта

Тема заняття: Збір навантаження на 1 м² покриття, перекриття, збір навантаження на балку, колону, фундамент.

Мета заняття: Навчити студентів використовувати довідкову літературу і виконувати розрахунок навантаження на будівельні конструкції.

Матеріально-технічне забезпечення робочого місця: Калькулятори, робочі зошити. Література:

Л-1 ДБН В.1.2-2:2006 “Навантаження і впливи” Київ МІНБУД УКРАЇНИ 2006 78с,

Л-2 Т. Н. Цай т.1. ” Строительные конструкции”.

Методика виконання практичної роботи:

1. Вибрати вихідні дані свого варіанту;

2. Прийняти розміри поперечного перетину балки:

Варіанти: з 1-6 bxh = 0.25x0.5 m.

з 7-15 bxh = 0.3x0.55 m.

з 16-30 bxh = 0.3x0.6 m.

3. Прийняти розміри поперечного перетину колони:

Варіанти: з 1-6 bxh = 0.3x0.3 m.

з 7-15 bxh = 0.35x.035 m.

з 16-30 bxh = 0.4x0.4 m.

4. Прийняти конструкцію перекриття:

Варіанти: з 1-6 дощата (=37 мм, ρ=550 кг/м³, )

з 7-15 лінолеум(=4 мм, ρ=1100 кг/м³, )

з 16-30 керамічна плитка (=6 мм, ρ=1800 кг/м³, )

5. Накреслити конструкцію покриття;

6. Розрахувати в табличній формі навантаження на 1м² конструкції покриття;

7. Накреслити конструкцію перекриття;

8. Розрахувати в табличній формі навантаження на 1 м² перекриття;

9. Розрахувати навантаження на колону.

10. Написати відповідь.

У результаті вивчення теми студенти повинні знати:

• Як зібрати навантаження на будівельні конструкції.

Уміти:

• Визначати навантаження на будівельні конструкції користуючись

ДБН В.1.2-2:2006 “Навантаження і впливи” Київ МІНБУД УКРАЇНИ 2006 , 78 с, Т. Н.; Цай т.1. ”Строительные конструкции ”.

Приклад виконання практичної роботи:

Задача.

Зібрати навантаження від 1 м² покриття і перекриття, навантаження на балку, колону, фундамент при таких даних:

місто будівництва — м. Вінниця; призначення будівлі — школа; кількість поверхів- 6; висота поверху Н_пов =3,0 м;

конструкція покриття: 4 шари руберойду на біт. маст; ц.п. стяжка δ=20 мм, ρ=1800 кг/м³; утеплювач δ=140 мм, ρ=600кг/м³; пароізоляція 1 шар руберойду; з.б. панель.

конструкція перекриття: дощата підлога; лаги вхh=60х 60 мм, ρ=550кг/м³;

з.б. панель.

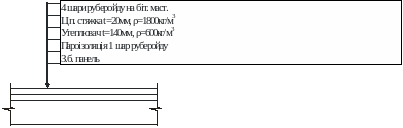

Конструкція покриття

Розрахунок навантаження на 1м² покриття в Н/м²

Вид навантаження	Нормативне навантаження Н/м2	Коефіцієнт надійності γfm	Розрахункове навантаження Н/м²
Постійне 4 шари руберойду на біт. маст. Ц.п. стяжка δ=20мм, ρ=1800кг/м3 Утеплювач δ=140мм, ρ=600кг/м3 Пароізоляція 1 шар руберойду З.б. панель	160 360 924 40 3000	1.2 1.3 1.3 1.2 1.1	192 468 1201 48 3300
Всього	–	–	5209
Тимчасове: Повне Тривале , (снігове) м. Вінниця [1]	1360 -	1,14 -	1550 384
Разом Повне Тривале	- -	- -	6759 5593

Конструкція перекриття

Розрахунок навантаження на 1м² перекриття в Н/м²

Вид навантаження	Нормативне навантаження Н/м²	Коефіцієнт надійності γfm	Розрахункове Навантаження Н/м²
Постійне Дошки δ=37мм, ρ=550 кг/м3 Лаги вхh=60х 60 мм, ρ=550кг/м3 З.б. плита	203 28 3000	1.2 1.2 1.1	244 33 3300
Всього	---	---	3577
Тимчасове: Повне Тривале Школа [1. ст. 13 т 6.2.]	2000 850	1.2 1,2	2400 1020
Разом Повне Тривале	- -	- -	5977 4597

Розрахунок навантаження на колону

Фрагмент плана М 1:200

Вантажна площа:

А_вант.= L₁∙L₂= 6.0·6.0= 36 м²

Розрахункове навантаження від покриття по вантажній площі:

N_покр.= q_повне·A_вант.= 6759·36= 243324 Н.

Тривала частина навантаження:

N_{покр. трив.=} q_трив·A_вант = 5593·36=201348 Н.

де:

q_повне. = 6759 Н/м²-повне розрахункове навантаження від 1м² покриття в Н/м²;

q_трив= 5593 Н/м²-тривале розрахункове навантаження від 1м² покриття в Н/м²;

Розрахункове навантаження від 5 перекриттів:

N_пер.= n ·q·Aвант.= 5977·36·5= 1075860 Н.

де: q_повне=5977 Н/м² – повне розрахункове навантаження від 1м², перекриття в Н/м²

Тривотривала частина навантаження:

N_{трив пер.=} n·q_трив.·Aвант.= 4597·36·5= 827460 Н.

де: q_трив =4597 Н/м² – тривале розрахункове навантаження від 1м², перекриття в Н/м²

n- кількість перекриттів.

Розрахункове навантаження від 6 ригелів:

N_риг.= N_{трив.риг.=} n ·b·h·l· p· G ·γ_fm = 6·0.3·0.6·6·2500·10·1.1= 178200 Н

де: b_kхh_k =0,3х0,6 м - переріз колони;

G = 9,81 Н- сила тяжіння;

p = 2500 кг/м³- середня щільність важкого залізобетону;

γ_fm = 1.1 - коефіцієнт надійності по навантаженню. [1.стор 10].

Розрахункове навантаження від колон:

N_кол.= N _{трив.кол.=} b_k·h_k·H·p ·G ·γ_fm = 0.3·0.3·18.9·2500·10·1.1= 46778 Н.

де:

Н= (n∙ Н_пов)+900 =(6∙3,0)+0,9=18,9 м – відмітка верху колони останнього поверху з врахуванням заробки колони в стакані фундаменту і засипки ґрунту (900 мм).

n - кількість поверхів;

Н_пов =3,0 м висота поверху;

G = 9,81 Н- сила тяжіння;

p = 2500 кг/м³- середня щільність важкого залізобетону;

Повне розрахункове навантаження на колону 1-го поверху з врахуванням її власної ваги:

N_повне=N_покр.+N_риг.+N_пер.+N_кол.= 243324+178200+1075860+46778=1554162 Н

Тривала частина навантаження:

N_трив= N_{трив. покр}+N_риг+N_{трив. пер}+N_кол=201348+827460+178200+ 46778=1253786 Н.

Відповідь:

Навантаження на 1м² покриття : q_повне. = 6759 Н/м² ; q_трив= 5593 Н/м²;

Навантаження на 1м² перекриття : : q_повне=5977 Н/м²; q_трив =4597 Н/м²;

Навантаження на колону: N_повне=1554162 Н ; N_трив=1253786 Н.
