Микроволновая радиорелейная линия

Микроволновые радиорелейные линии представляют собой системы передачи конфигурации «точка - точка», которые могут быть использованы вместо медных или оптических кабальных систем. Они преобразуют цифровые сигналы в радиоволны и обратно. Они также выполняют контролирующие функции для дистанционного управления и мониторинга ошибок из центра управления сетью. Рис. 7.11 иллюстрирует структуру радиорелейной линии конфигурации «точка - точка», используемой в телекоммуникационной сети.

Микроволновая радиорелейная линия обычно работает на радиочастотах в диапазоне от 1 до 40 ГГц. Радиоволны этих частот фокусируются и передаются между антеннами, выполненными в виде параболически изогнутых тарелок. Это делает возможным передачу сигналов на расстояние от 2-3 до 50 км в зависимости от используемой частоты и характеристик антенн. Радиоволны распространяются по прямой линии от фокуса одной антенны до фокуса другой. Такой вид радиопередачи называют передачей «на расстояние прямой видимости».

Рис. 7.11. Секция микроволновой радиорелейной линии

Чем выше частота и чем выше потери энергии сигнала на распространение, тем меньше дистанция между передающей и приемной станциями. На очень высоких частотах погодные условия сильно влияют на ослабление сигналов и качество передачи, они и определяют приемлемую для передачи полосу частот и максимальную дистанцию. Рис. 7.11 показывает, как дистанция между станциями зависит от используемых радиочастот

Контрольные вопросы

1. В чем заключается временной способ разделения каналов?

2. Назовите основные элементы обобщенной схемы передачи сигналов.

3. Перечислите аппаратурные средства цифровых систем передачи.

4. Какие параметры микроволновой радиолинии определяют качество передачи сигналов в ней?

Лекция 6. Коммутация в телекоммуникациях

Коммутация

Простейшая телекоммуникационная сеть

Структура станции коммутации

Иерархия коммутаций

Коммутация каналов и коммутация пакетов

Передача данных по телекоммуникационным сетям

Коммутация

Функции, выполняемые узлом сети в процессе организации и распада соединительных трактов между абонентами, называются коммутацией. Коммутация означает временное установление пути передачи от определенного входа до определенного выхода в сети или же в группе таких входов и выходов.

Сеть, в которой соединительные тракты сначала создаются для каждого обмена сообщениями, а после его окончания распадаются на участки, называется коммутируемой. Однако на сети всегда могут быть абоненты, имеющие постоянные соединительные тракты или тракты, организуемые на определенное время по расписанию.

Коммутация осуществляется с помощью комплекса специальных устройств под общим названием «станция коммутации». Употребительны также названия более специфические названия « автоматическая телефонная станция» и « система коммутации».

Автоматическая телефонная станция (АТС) – комплекс устройств, на котором заканчивается множество абонентских линий и который может связать линии между собой или осуществить передвижение сигнала между линиями. Коммутация на АТС означает временную связь между телефонными аппаратами, компьютерами или устройствами, которая устанавливается набором номера.

Система коммутации - устройство, которое соединяет или разъединяет две линии передачи между собой.

Пункт А Пункт Б

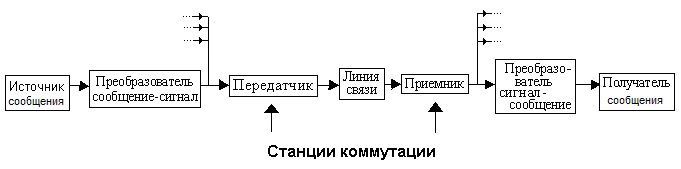

Рис.8.1. Место станций коммутации в обобщенной схеме системы электросвязи

В рассмотренной выше схеме передатчик и приемник могут рассматриваться как станции коммутации. В качестве линий передачи выступают двухпроводные соединительные линии между станциями. Станции коммутации являются обязательным элементом простейшей телекоммуникационной сети, рассмотренной ниже.
