Реснички и жгутики

Полный размер

Электронная микрофотография – поперечный срез реснички.

1. а) В отличие от центриолей, реснички имеются лишь у некоторых клеток - в частности, у клеток, выстилающих дыхательный пути.

б) Причём, что в основе реснички лежит аксонема (осевая нить) (1).

2. а) Аксонема образована микротрубочками по схеме: (9  2) + 2

б) Это значит, что по её окружности расположены девять дуплетов микротрубочек (2), а ещё пара микротрубочек идёт вдоль оси аксонемы и заключены в центральный футляр.

б) При этом от каждого периферического дуплета на разных его уровнях отходят

А. по направлению к соседнему дуплету - две т.н. ручки (3) из белка динеина, Б. а по направлению к центральному футляру - радиальные мостики.

3. При замыкании и размыкании динеиновых мостиков соседние дуплеты несколько перемещаются друг относительно друга, что приводит к изгибу (биению) реснички.

4. Подобным образом устроена аксонема и жгутика сперматозоида.

1. а) Ядро - важнейшая органелла клетки, содержащая наследственный материал - ДНК.

б) Поэтому в соматических клетках оно выполняет 2 ключевые функции:

А. сохраняет наследственный материал для передачи дочерним клеткам (образующимся при делении исходной);

Б. обеспечивает использование информации ДНК в самой клетке - в том объёме, в каком это необходимо данной клетке при данных условиях.

Полный размер

3. Препарат - структура клеточного ядра. Клетки печени. Окраска гематоксилин-эозином.

1. а) В поле зрения - печёночные клетки, содержащие округлые ядра (1). б) Последние окрашиваются гематоксилином в фиолетовый цвет.

2. В ядрах - можно видеть 3 основных элемента:

а) ядерную оболочку (2), б) глыбки хроматина (3), в) округлые ядрышки (4).

Четвёртый компонент ядра - ядерный сок (кариоплазма, или нуклеоплазма) - является той средой, в которой находятся хроматин и ядрышки.

3. Кроме ядер, обратим внимание на оксифильную, слегка зернистую, цитоплазму (5) и не очень заметные границы (6) клеток.

Полный размер

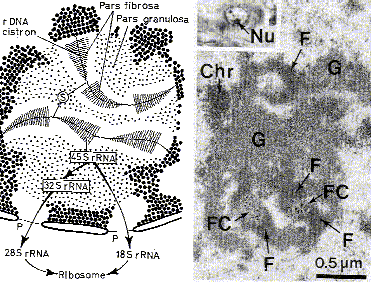

Электронная микрофотография - ядрышко.

1. а) Самая плотная структура ядра - это ядрышко (нуклеола), обычно имеющее округлую форму.

б) В ядре может содержаться несколько ядрышек.

2. Ядрышко - это не отдельная от хроматина структура, а его производная.

а) Оно формируется в связи с определёнными участками хромосом - т.н. ядрышковыми организаторами. б) Каждый такой организатор содержит несколько сотен копий генов рибосомной РНК.

3. а) На этих генах активно происходит синтез предшественников рРНК. б) Последние тут же (в ядре) подвергаются созреванию и, связываясь с рибосомальными белками, образуют субъединицы рибосом (которые выходят из ядра в цитоплазму).

4. Поэтому при электронной микроскопии

а) возле ядрышка выявляется связанный с ним участок хроматина (1), б) а в самом ядрышке - фибриллярные компоненты (2) (пре-рРНК и рРНК), а также гранулярные структуры (3) (субъединицы рибосом).

Полный размер

Электронная микрофотография - ядерная оболочка. Просвечивающая (I) и сканирующая (II) микроскопия.

1. Ядерная оболочка имеет 2 особенности.

а) А. Во-первых, она образована не одной, а двумя мембранами - внешней (1) и внутренней (2), - которые разделены перинуклеарным пространством (3).

Б. Иными словами, ядерная оболочка - это полый двухслойный мешок.

б) Во-вторых, в оболочке содержатся ядерные поры (4), необходимые для перемещения молекул и крупных частиц (например, субъединиц рибосом) из ядра в цитоплазму или обратно.

2. а) А. С внешней ядерной мембраной со стороны гиалоплазмы связаны рибосомы (5). Б. Т.е. эту мембрану можно рассматривать как компонент гранулярной эндоплазматической сети .

б) А внутренняя ядерная мембрана связана с ядерной пластинкой (ламиной), к которой крепятся концы всех хромосом - причём, в строго определённых местах.

3. а) В области ядерных пор внутренняя и наружная мембраны сливаются, образуя округлые отверстия.

б) А. В отверстия встроены т.н. комплексы поры - белковые гранулярно-фибриллярные структуры, напоминающие двойное велосипедное колесо. – Б. Получается перегородка (4), которая ограничивает пропускную способность поры.

4. а) При особом способе приготовления препарата (путём замораживания и последующего скалывания), а также используя затем сканирующую микроскопию, удаётся наблюдать внутреннюю поверхность ядерных мембран (II).

б) Ядерные поры видны как округлые углубления
