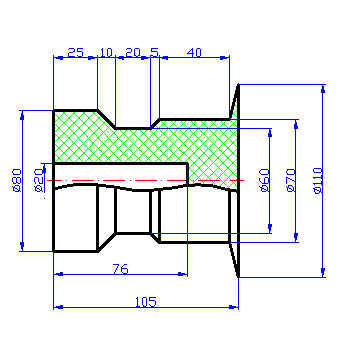

Варианты заданий на лабораторную работу

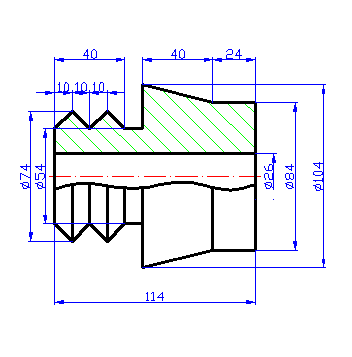

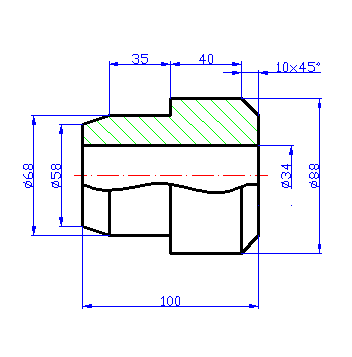

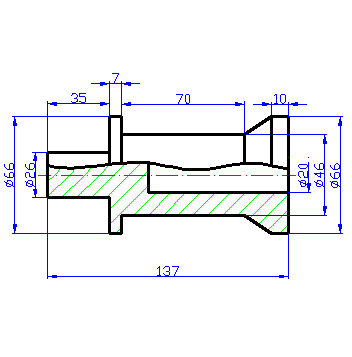

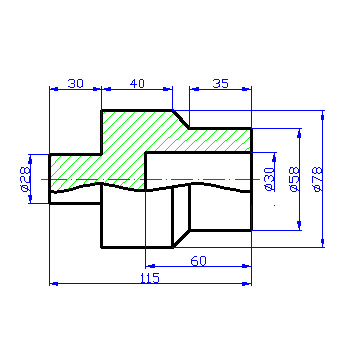

Вариант 1 Вариант 2

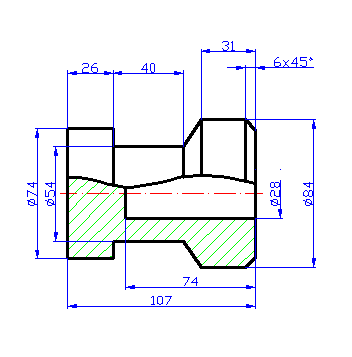

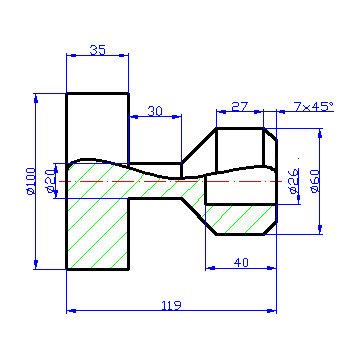

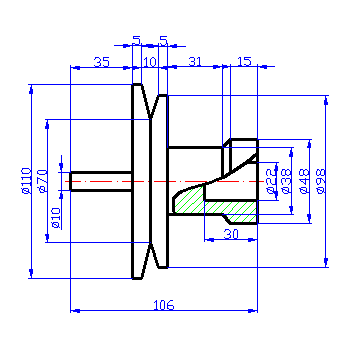

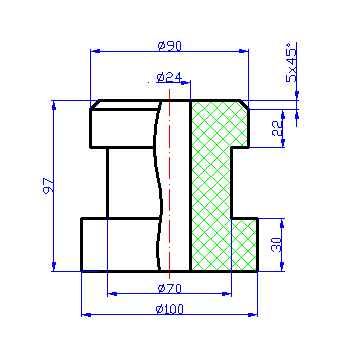

Вариант 3 Вариант 4

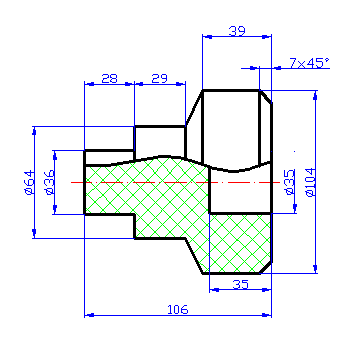

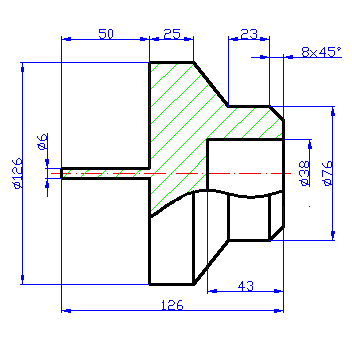

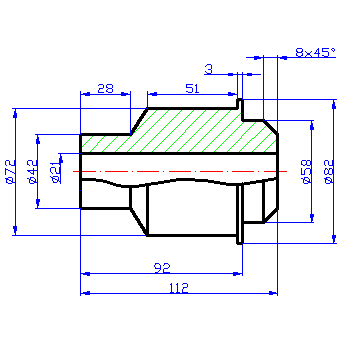

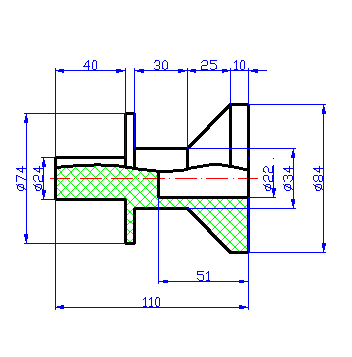

Вариант 5 Вариант 6

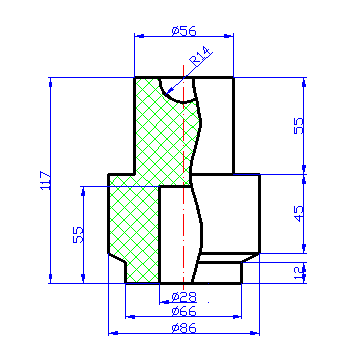

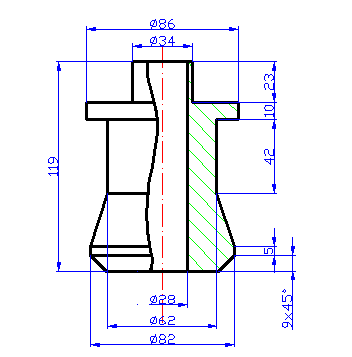

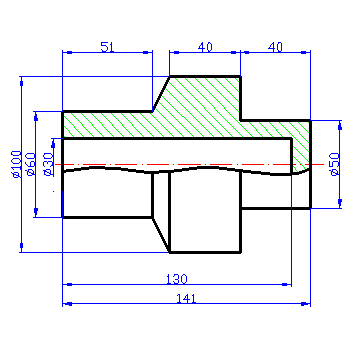

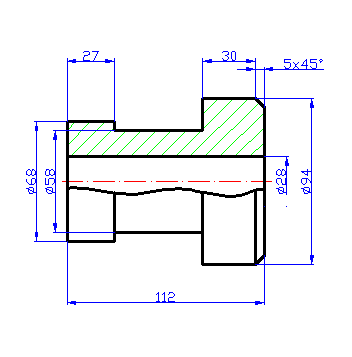

Вариант 7 Вариант 8

Вариант 9 Вариант 10

Вариант 11 Вариант 12

Вариант 13 Вариант 14

Вариант 15 Вариант 16

Вариант 17 Вариант 18

Вариант 19 Вариант 20

Контрольные вопросы

1. В каком пункте меню находятся команды для создания сложных объектов?

2. С помощью каких опций команды ПЛИНИЯ можно задавать ширину сегментов полилинии?

3. В каком случае к сегментам полилинии применяется вес линий?

4. Какая команда предназначена для редактирования полилиний?

5. Как нарисовать стрелку с помощью полилинии?

6. Что при создании сплайнов необходимо указать после завершения выбора точек?

7. Какая команда используется для редактирования сплайнов?

8. Перечислите не менее трех команд, предназначенных для создания штрихованных областей.

9. Перечислите способы указания контура штриховки.

10. Перечислите три основных типа штриховок.

11. Как называется стандартный шаблон штриховки для сплошной заливки цветом?

12. Что такое ассоциативная штриховка?

13. Для чего предназначена кнопка "Копирование свойств" в диалоговом окне "Штриховка и градиент"?

14. Перечислите три основные стиля штриховки островков.

15. До какого момента при создании штриховки кнопки "ОК", "Образец", "Просмотр набора" будут оставаться недоступными?

16. Какая команда используется для редактирования штриховки?

17. Как влияет (или не влияет) команда FILL на отображение штриховки?

18. С помощью какой команды можно разбить сложный объект на отдельные составляющие?

19. Какая команда позволяет изменять порядок вывода объектов на экран?

20. Перечислите составные элементы размера.

21. Перечислите основные типы размеров.

22. В каком пункте меню собраны команды для нанесения размеров?

23. Для чего служат параллельные размеры?

24. В каких случаях следует наносить размеры радиуса с изломом?

25. Какая команда служит для нанесения размера длины дуги?

26. Какая опция в командах РЗМБАЗОВЫЙ и РЗМЦЕПЬ служит для установки новой базовой линии?

27. Для чего используется команда БРАЗМЕР?

28. Как создать линию-выноску без текстовой надписи?

29. Как создать линию-выноску, в которой текстовая надпись располагается над линией?

30. С помощью какой опции можно задать параметры линии-выноски?

31. Перечислите не менее трех способов открытия диалогового окна "Диспетчер размерных стилей".

32. Что означает поле "На основе" в диалоговом окне "Создание нового размерного стиля"?

33. Сколько вкладок содержит диалоговое окно "Новый размерный стиль"?

34. В каком поле и на какой вкладке диалогового окна "Новый размерный стиль" можно задать размер стрелок?

35. Как в размерном стиле задается вид размерного текста?

36. Что задается в поле "Префикс" на вкладке "Основные единицы" диалогового окна "Новый размерный стиль"?

37. Что задается в поле "Суффикс" на вкладке "Основные единицы" диалогового окна "Новый размерный стиль"?

38. Как влияет значение в поле "Масштаб" на вкладке "Основные единицы" диалогового окна "Новый размерный стиль" на отображение размера?

39. Как проще всего установить требуемый размерный стиль?

40. Какие действия по редактированию размеров легко выполнить с помощью ручек?
