Газотурбинные тепловые станции (гту).
Область применения:
1) Для выработки электрической и тепловой энергии.
2) Транспортные (двигатели самолетов, судов, железнодорожных локомотивов, танков).
3) Приводные ГТУ: для привода мощных нагнетателей воздуха (компрессоры, воздуходувки, насосы, на газоперекачке).
4) Энерготехнологические ГТУ: используются в технологических схемах крупных предприятий для приводов компрессоров, обеспечивающих рабочий процесс и работающих за счет расширения газов, образующихся в сомом технологическом процессе.
ПТУ сложнее и дороже
ГТУ – маневреннее, быстрее пуск. Пуск ГТУ осуществляется за несколько минут, паросиловой установки – до нескольких часов).
1. ГТУ используют для снятия пиковых нагрузок (КПД низкий).
2. Благодаря низкой стоимости на газ, в последнее время повышен интерес у конечных потребителей энергии к созданию ГТУ (собственных) для обеспечения предприятий энергоресурсами.
3. Использование ГТУ (замкнутых), работающих в паре с атомными реакторами (для охлаждения применяют гелий).
Принципиальная схема гту.
Цикл ГТУ.
2д, 4д потери в проточной части.
12 сжатие воздуха в компрессоре (адиабатное);
23 изобарный подвод теплоты в камере сгорания;
34 адиабатное расширение продуктов сгорания в ГТ;
41 изобарное охлаждение продуктов сгорания в атмосфере.
степень повышения
давления в компрессоре.
Р1 давление окружающей среды только для разомкнутых схем.
Чем π выше, тем выше ηt..
Температура Т3 ограничена пределом жаростойкости металла ГТ (1400°С – для авиационной турбины, или 900°С – в среднем).
Замкнутая схема.
Недостаток схемы: большое количество элементов, работающих при высокой температуре, что повышает стоимость установки (дорогие материалы).
Т4 > Т1 ≡ Тос Т4=400÷450°С
В открытой схеме выбрасываемые газы имеют высокий тепловой потенциал.
Из-за потерь при определенной степени сжатия π работа компрессора может быть больше работы ГТ.
В реальной установке наибольшая эффективность достигается при определенной (оптимальной) степени повышенного давления в компрессоре π опт.
Значение π опт определяется температурой рабочего тела на выходе из камеры сгорания и относительными внутренними КПД компрессора и турбины.
π
Методы повышения КПД ГТУ.
1) Использование теплоты уходящих газов.
Регенеративный подогрев сжатого воздуха продуктами сгорания ГТ.
Т4 > Т1
температура
воздуха на выходе из РП
Уменьшается количество подводимой теплоты в КС; уменьшается количество теплоты, выбрасываемое в окружающую среду, следовательно, эффективность возрастает.
Т6=Т2
,
Р4=Р1,
Р2=Р3
π > 1, следовательно, чем ниже π, тем больше выгода от регенерации теплоты.
При увеличении π
:
и
;
с увеличением Т3:
;
при определенной
π:
2) Промежуточное охлаждение воздуха в компрессоре.
уменьшение работы
на сжатие воздуха компрессором при
промежуточном охлаждении воздуха,
сжимаемого компрессором.
(адиабатный)
изоэнтропный (относительный) КПД
компрессора.
полезная работа
компрессора ГТУ с промежуточным
охлаждением воздеха.
>
3) Промежуточный подогрев газов в ГТ
ηt –относительный КПД турбины (адиабатный)
Р3 = Р2 ; Р4 = Р1
увеличение
работы расширения продуктов сгорания
в турбине за счет промышленного перегрева
этих газов.

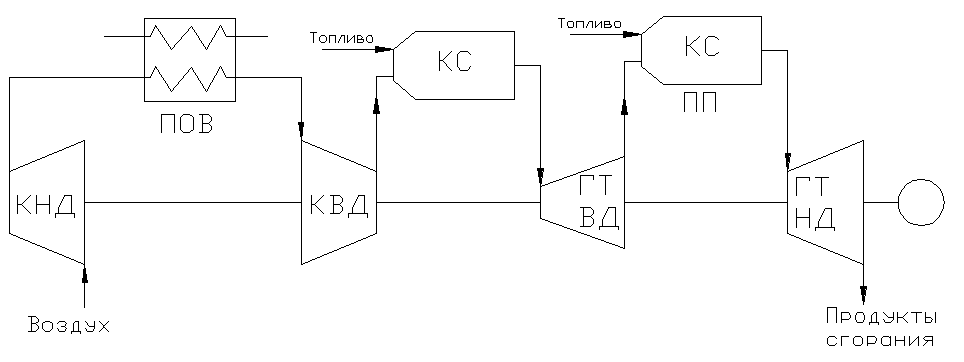

ПОВ – промежуточный охладитель воздуха;
ПП промежуточный подогреватель продуктов сгорания.
Т1 =300К
Т3 =973К
π=5
увеличилась в 1,8
раз (на 80%).
Если
и
увеличить на 2%, то
увеличится на 14%.
Полезная мощность
расход газа
через турбину;
расход газа
через компрессор.
–расход теплоты с
топливом в КС.
Nэл=Nпол·ηэм
Условия отпуска теплоты от газотурбинной ТЭЦ имеют следующие особенности:
Продолжительность сгорания на выходе из ГТУ составляют t=400-500°С,то достаточно для нагрева теплоносителей, в т.ч. пару, для отпуска тепловой энергии внешним потребителям.
Выработка тепловой энергии в виде пара или горячей воды производится за счет теплоты полностью отработавших в ГТ продуктов сгорания, поэтому:
- температурный уровень отпускаемой теплоты не влияет на тепловую экономичность ГТ.
- мощность газотурбинного двигателя ГТУ при любой величине отпуска тепловой энергии остается постоянным (электрическая и тепловая нагрузка не связаны).
