Схемы отвода дренажей.

На надежность влияет схема отвода дренажей греющего пара из регенеративных подогревателей.

Схемы отвода дренажей должны отвечать требованиям:

1. надежность работы при всех режимах и их изменениях, при пусках и остановах;

2. минимальные необратимые потери от смешивания потоков теплоносителей и от вытеснения нижерасположенных отборов;

3. высокая степень автоматизации и наличие надежной защиты при неисправностях и аварийных режимах.

Можно выделить 5 основных схем отвода дренажей.

1. с подъемными насосами

2. с опускными насосами

3. с каскадным подъемом дренажа

4. с каскадным сливом дренажа

5. смешанные

1. с подъемными насосами

ДН - дренажные насосы.

Самая экономичная схема, но ненадежная, т.к. в ДН может происходить вскипание, что недопустимо.

2. с опускными насосами

Меньшая вероятность кавитации по сравнению с (1).

3. с каскадным подъемом дренажа

4. с каскадным сливом дренажа

Нет ДН. Дренажи протекают под действием разности давлений в регенеративных подогревателях. Эта схема самая неэкономичная. Происходит самовскипание дренажа, т.е. вытесняется пар, идущий в отборы, следовательно, необратимые потери теплоты растут, особенно, на последнем регенераторе. Тепло дренажей сбрасывается в атмосферу.

5. смешанные

Расчет схемы регенеративных подогревателей.

- расход пара в регенеративной установке.

Методика расчета схемы регенеративного подогрева питательной воды.

Тепловой баланс подогревателя:

где

- по давлению в подогревателе

- температура воды на входе в конденсатор,

- температура воды на выходе из конденсатора,

Цель расчета – при заданной электрической нагрузке определить расход пара на турбину и расходы пара на отборы Dp1, Dp2, Dp3.

1)

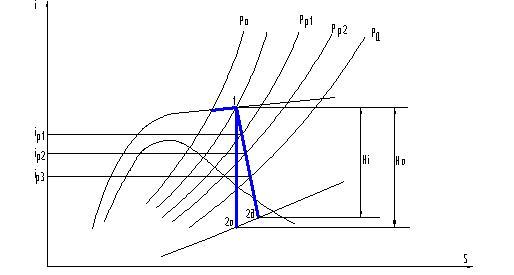

2. Процесс расширения пара в турбине.

1-2а – идеальный процесс,

1-2д – действительный процесс.

- из построения.

3) Расчет первого подогревателя.

4) Расчет второго подогревателя.

5) Расчет третьего подогревателя.

6) Уравнение мощности.

- расход пара в конденсатор, если регуляторы отбора закрыты.

- коэффициент регенерации, учитывающий увеличение расхода пара на турбину вследствие регулирования отборов для обеспечения электрической нагрузки (1,2-1,25).

Тепловая экономичность тэц.

Комбинированной выработкой называется процесс, при котором теплота рабочего тела частично или полностью отработавшего в тепловом двигателе используется для покрытия внешних и внутристанционных тепловых нагрузок.

Внешние тепловые нагрузки – это теплофикация (централизованное теплоснабжение внешних потребителей на базе выработки тепловой электрической энергии). Именно теплофикация обеспечивает экономию топлива нагрузки, по этому теплофикация широко используется.

Любой КПД должен показывать, что экономия должна расти. В ТЭЦ недостаток: КПД увеличивается при уменьшении выработки электроэнергии, максимальный КПД при нулевой выработке.

Считается, что на ТЭЦ выработка тепловой энергии практически равна выработке в котельной, т.е.

А на выработку электрической энергии идет остальная часть.

Чисто в конденсатной паро-силовой установке теплоты нужно подводить меньше, чем в теплофикационной паро-силовой установке.

Более строгим показателем тепловой эффективности ТЭЦ является удельная выработка электроэнергии.

N_э – электрическая мощность, вырабатываемая в единицу времени паром, поступающим из турбины с противодавлением либо отборов к внешнему тепловому потребителю, а также на регенеративный подогрев питательной воды.

или

Э_T↑, если i₀↑ (t₀↑, P₀↑),

Э_T↑, если i_к^н ↓(Р_Т↓),

Э_T↑, если ↑η_0i, η_М, η_Г,

Э_T↑, если i_ок↑.
