3.6.3. Кранове устаткування
В курсовому проекті необхідно підібрати основний кран машинної зали, а також крани, що обслуговують щитове відділення водоприймача ГЕС і затвори відсмоктуючих труб будівлі ГЕС.
Застосовують мостові і козлові крани та засоби малої механізації.
Момтові крани (рис. 7, а) використовують частіше в закритих машинних залах, а козлові крани (рис. 7, б) можуть бути застосовані в машинних залах зниженого (напіввідкритого) типу з великою кількістю агрегатів (більше 6-ти). Крім того, козлові крани застосовують для обслуговування затворів, гратів і прилеглого до них водного простору від сміття, плаваючих топляків, деревини тощо.
крани підбирають в залежності від вантажопід’ємності. Останнє визначається масою вантажу. Так, вантажапід’ємність головного крану, який
застосовується для монтажу і ремонту агрегатів, визначається масою ротора генератора GР. Заводи випускають електричні мостові крани вантажопід’ємностю в тонах (у чисельнику – основного крюка, у знаменнику – допоміжного): 50/10, 75/20, 100/20, 125/20, 150/30, 200/30, 250/30, 320/32. Якщо маса більша за 400т ротор переносять два спарені крани, що мають спеціальну балку-траверсу. В такому випадку випадку обидва крани мають однакову вантажопід’ємность, що дорівнює половині загальної маси ротора та траверси (маса траверси складає 10...15 % від маси ротора). Треба також мати на увазі, що спарені крани застосовують і в тому випадку, якщо маса ротора менша 400 т, але кількість агрегатів на ГЕС більше десяти. Для спареної роботи застосовують тільки мостові крани.
Прогони кранів залежато від конструктивних особливостей машинної зали і для кранів, що випускаються серійно, виконуються з кроком через 1м, а для індивідуальних та козлових кранів – з кроком через 0,5 м.
Крани, що обслуговують щитове відділення водоприймача ГЕС та затвори відсмоктуючих труб, підбирають згідно маси найбільших елементів (затворів, гратів або їх секцій). При цьому слід показати їх вантажопід’ємность та прогони, які визначаються конструктивно згідно креслення.
В пояснювальній записці треба привести схему основного крана з розмірами відповідно табл. 5.
Література
Гідроєлектрические станции. Под ред. В.Я.Карелина, Г.И.Кривченко – М.: Энергия, 1987. – 464 с.
Гидроэнергетическое и вспомагательное оборудование гидроэлектро-станций: справочное пособие в 2-х томах. Под ред. Ю.С.Васильева, Д.С.Щавелева – Т.1. Основное оборудование ГЭС. – М.: Энергоатомиздат, 1988. – 400 с.
Методические указание (042-7) к курсовому проекту „Машинное здание ГЕС” (подбор оборудования).
СниП П-50-74. Гидротехнические сооружения речные. Основные положения проектирования. – М.: Сторйиздат, 1975.
ГОСТ 2.306-68. ЕСКД. Обозначения графических материалов и правила их нанесения на чертижах.
Таблиця 5
Основні параметри мостових та козлових кранів
№ п/п |
Вантажопідємність т. Гол. крюк. /допом. |
Розміри, м |
||||||
LK |
H |
HT |
h |
A1 |
A3 |
LT |
||
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
1. |
50/10 |
10...34 |
3,7 |
1,8 |
0,4 |
3,3 |
0,3 |
5,25 |
2. |
75/20 |
10...34 |
3,7 |
1,8 |
1,3 |
4,5 |
0,4 |
4,5 |
3. |
100/20 |
10...34 |
4,0 |
2,0 |
1,5 |
4,75 |
0,4 |
4,75 |
4. |
125/20 |
10...34 |
4,0 |
2,0 |
1,3 |
4,75 |
0,4 |
4,75 |
5. |
150/30 |
10...34 |
4,8 |
2,4 |
1,2 |
5,25 |
0,5 |
5,25 |
6. |
200/30 |
10...34 |
4,8 |
2,4 |
1,5 |
5,25 |
0,5 |
2,25 |
7. |
250/30 |
10...34 |
5,2 |
2,6 |
1,5 |
5,5 |
0,5 |
5,5 |
8. |
300/30 |
9,5...33,5 |
5,9 |
2,9 |
2,25 |
5,5 |
0,5 |
5,5 |
9. |
350/40 |
9,5...33,5 |
5,9 |
2,9 |
2,25 |
6,7 |
0,5 |
6,7 |
10. |
400/40 |
15,5...33,5 |
5,9 |
2,9 |
2,25 |
6,7 |
0,5 |
6,7 |
11. |
450/50 |
15,5...33,5 |
8,0 |
4,0 |
2,25 |
7,25 |
0,5 |
7,25 |
12. |
500/50 |
15,5...33,5 |
8,0 |
4,0 |
2,25 |
7,25 |
0,5 |
7,25 |
Примітка: Висота ніг козлового крану визначається в залежності від відмітки крюка крану ↓КК і виконується в другій частині курсового проекту.
ДОДАТКИ
Додаток Д-1
Додаток Д-1
Частковий графік турбіни ПЛ 20
Додаток Д-1

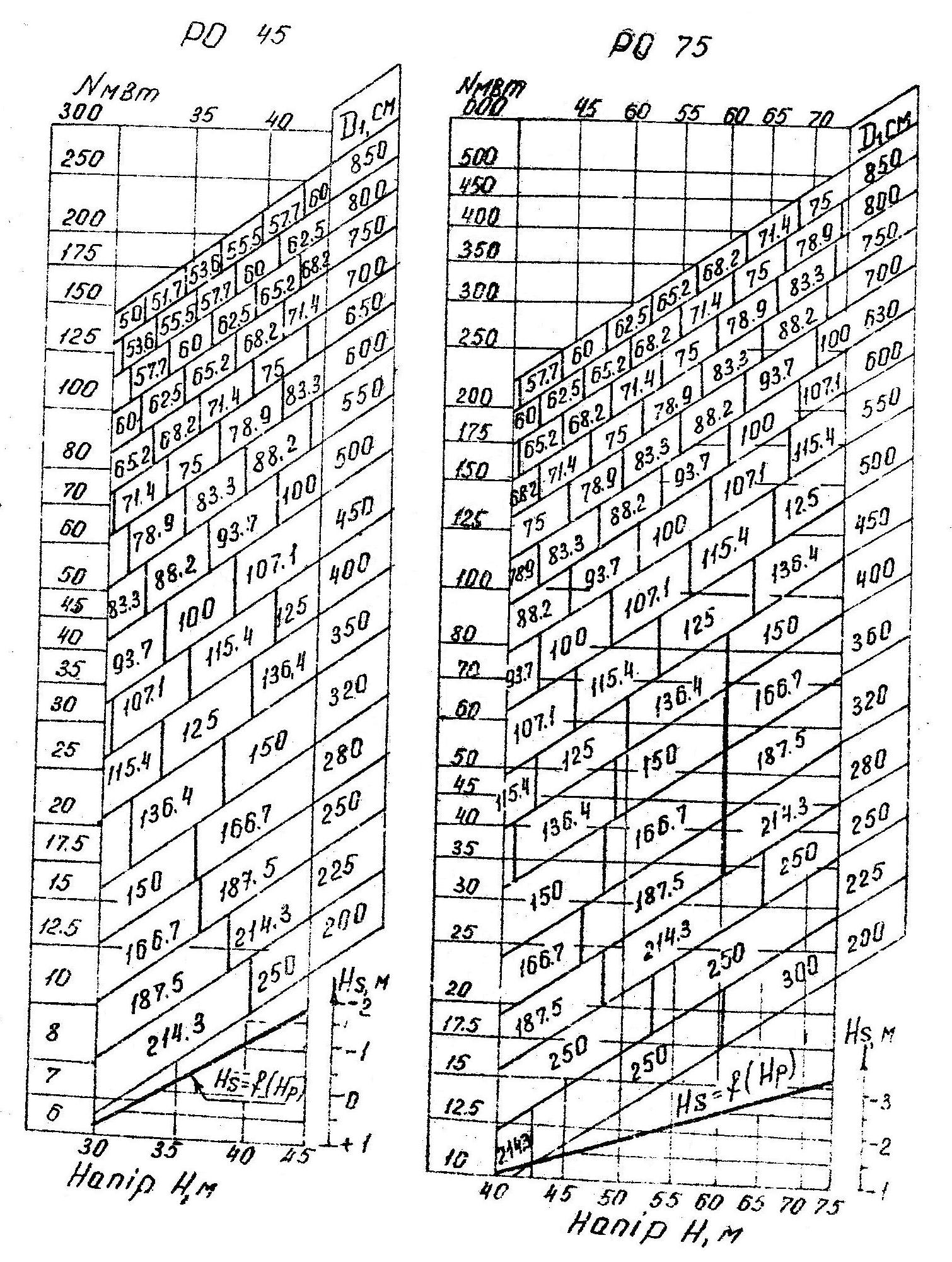

Часткові графікм турбін
Додаток Д-1

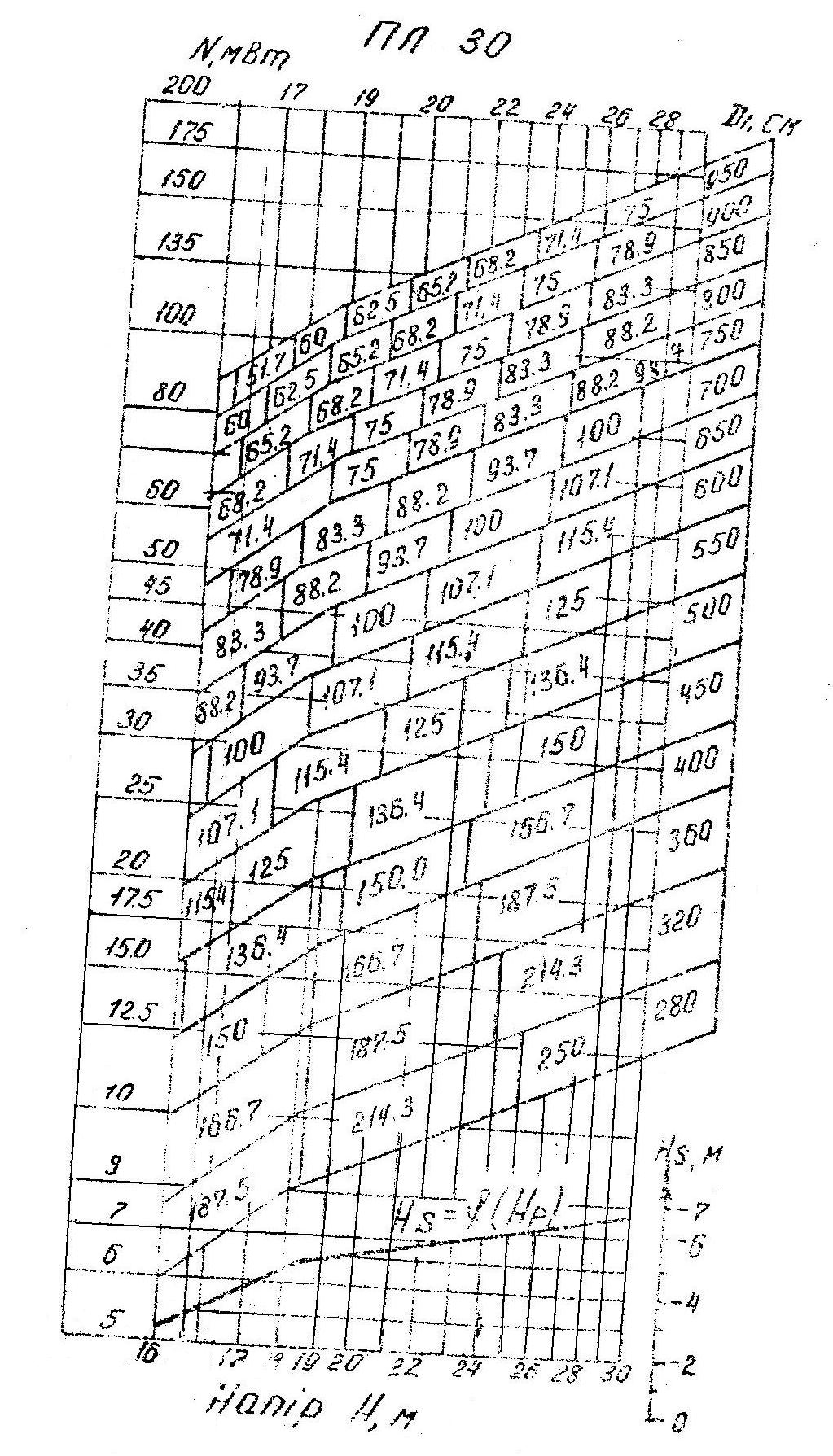

Частковий графік турбіни ПЛ 30
Додаток Д-1
Часткові графікм турбін
Додаток Д – 2
Розміри спіральних турбінних камер з D1 = 1.0 м
Кути φі |
Бетонні камери |
Металеві камери |
||||
Розміри перерізу |
ПЛ 10 |
ПЛ 20/30 |
Розміри перерізу |
РО 45 |
РО 75 |
|
φ0 = 180° |
φ0 = 210° |
φ0 = 345° |
φ0 = 345° |
|||
1. |
2. |
3. |
4. |
5. |
6. |
7. |
345° |
– – |
– – |
– – |
R/D1 ρ/D1 |
2,17 0,70 |
2,08 0,65 |
270° |
– – |
– – |
– – |
R/D1 ρ/D1 |
2,08 0,65 |
2,01 0,615 |
225° |
– – |
– – |
– – |
R/D1 ρ/D1 |
1,98 0,60 |
1,91 0,565 |
210° |
– – |
– – |
1,65 0,97 |
R/D1 ρ/D1 |
1,86 0,54 |
1,81 0,515 |
180° |
R/D1 b´/D1 |
1,66 0,92 |
1,54 0,70 |
R/D1 ρ/D1 |
1,73 0,475 |
1,69 0,455 |
135° |
R/D1 b´/D1 |
1,50 0,61 |
1,38 0,45 |
– – |
– – |
– – |
90° |
R/D1 b´/D1 |
1,33 0,34 |
1,19 0,25 |
R/D1 ρ/D1 |
1,59 0,405 |
1,56 0,39 |
45° |
R/D1 b´/D1 |
1,11 0,16 |
0,95 0,11 |
R/D1 ρ/D1 |
1,43 0,325 |
1,39 0,305 |
0° |
R/D1
|
0,69 – |
0,69 |
R/D1
|
0,69 – |
0,69 – |
Примітка: 1. Значення b0 див. табл. 4.
2. Щоб отримати значення R, b´ та ρ в метрах необхідно табличні значення помножити на D1 (м).
Додаток Д – 3
Основні параметри та розміри відсмоктуючих труб
(для D1 = 1,0 м)
Параметри |
Типи турбін |
||
ПЛ 10 |
ПЛ 20, ПЛ 30 |
РО 45, РО 75 |
|
h/D1 |
2,5 |
2,3 |
2,5 |
L07/D1 |
4,5 |
4,5 |
4,5 |
L1/D1 |
1,6 |
1,5 |
1,75 |
D4/D1 |
1,23 |
1,17 |
1,35 |
h4/D1 |
1,23 |
1,17 |
1,35 |
h5/D1 |
1,20 |
1,20 |
1,31 |
h6/D1 |
0,62 |
0,58 |
0,67 |
a/D1 |
0,446 |
0,42 |
0,487 |
a1/D1 |
1,35 |
1,275 |
1,476 |
a2/D1 |
0,1 |
0,095 |
0,107 |
R6/D1 |
1,06 |
1,0 |
1,16 |
R7/D1 |
0,745 |
0,7 |
0,815 |
R8/D1 |
0,85 |
0,677 |
0,782 |
B5/D1 |
2,5 |
2,38 |
2,74 |
Примітка: Щоб отримати розміри труби в метрах необхідно табличні значення помножити на D1 (м) .
Додаток Д – 4
Основні параметри та розміри вертикальних гідрогенераторів
Елемент конструкції |
Параметри |
Тип генератора |
|
підвісний |
парасольчатий |
||
Статор |
Висота hCT |
(1,7...1,9)·la |
|
Діаметр DCT |
(0,92+0,0016·nc)·Di |
(1,05...0,0017·nc)·Di |
|
Діаметр Da |
Di+ (0,5...0,9) м |
||
Верхня хрестовина |
Висота hвк |
(0,2...0,25)·Di |
(0,1...0,12)·Di |
Діаметр Dвк |
DCT |
||
Нижня хрестовина |
Висота hнк |
(0,1...0,12)·Dш |
(0,25...0,3)·Dш |
Діаметр Dнк |
Dш+ 0,4 м |
||
Підп’ятник |
Висота hп |
(0,2...0,25)·Di |
(0,15...0,2)·Di |
Діаметр Dп |
(0,4...0,5) ·Di |
||
Надбудова |
Висота h0 |
(0,3...0,5) м |
|
Діаметр d0 |
(0,2...0,25) ·Di |
||
Кратер |
Діаметр Dкр |
(1,5...1,85) ·Di |
(1,4...1,5) ·Di |
Ширина проходу b |
(0,4...0,5) м |
||
Вал |
Діаметр dв |
|
|
,
мПримітка: Рекомендується всі розміри визначати в метрах.
Додаток Д – 5
Таблиця-каталог трифазних трансформаторів
Потуж-ність ST,кВА |
Марка трансформатора |
Оснлвні розміри, м |
Повна маса, т |
Ширина поперечної колії lпк,мм |
||
l |
b |
h |
||||
Напруга U = 110 Кв |
||||||
20000 |
ТДГ-20000/110 |
5,60 |
4,45 |
5,48 |
59,6 |
1524 |
25000 |
ТДГ-25000/110 |
7,40 |
4,60 |
6,40 |
78 |
1524 |
31500 |
ТДГ-31500/110 |
6,45 |
4,60 |
6,06 |
72 |
1524 |
40500 |
ТДГ-40500/110 |
6,90 |
4,70 |
6,60 |
88 |
2000 |
45000 |
ТДГ-45000/110 |
7,0 |
5,0 |
6,40 |
90 |
2000 |
60000 |
ТДГ-60000/110 |
7,5 |
5,0 |
7,3 |
110 |
2000 |
63000 |
ТДГ-63000/110 |
8,3 |
4,4 |
6,5 |
107 |
2000 |
70000 |
ТДГ-70000/110 |
8,5 |
5,0 |
7,5 |
115 |
2000 |
75000 |
ТДГ-75000/110 |
7,9 |
5,5 |
7,4 |
126 |
2000 |
Напруга U = 220 кВ |
||||||
20000 |
ТДГ-20000/110 |
9,5 |
5,5 |
7,9 |
133 |
2500 |
25000 |
ТДГ-25000/220 |
10,1 |
5,1 |
8,4 |
114 |
2500 |
32000 |
ТДГ-32000/220 |
11,6 |
5,7 |
7,6 |
145 |
3000 |
40000 |
ТДГ-4000/220 |
11,1 |
5,4 |
7,5 |
170 |
3000 |
63000 |
ТДГ-63000/220 |
8,0 |
5,6 |
8,6 |
145 |
3000 |
90000 |
АТДЦГ-90000/220 |
12,1 |
8,2 |
7,6 |
160 |
3000 |
120000 |
ТДГ-120000/220 |
13,3 |
7,5 |
7,8 |
250 |
2 х 1524 |
125000 |
ТДЦГ-125000/220 |
9,7 |
5,7 |
7,6 |
182 |
2 х 2000 |
180000 |
ТДЦГ-180000/220 |
10,2 |
6,7 |
7,3 |
245 |
2 х 2000 |
200000 |
ТДЦГ-200000/220 |
7,8 |
4,2 |
7,4 |
203 |
2 х 2000 |
Примітка: Літери марки трансформаторів означають:
Т – трифазний,
Д – масляне охолодження з вдувом,
Ц – з циркуляцією масла,
Г – грозозахисний,
Н – під навантаженням.
