2.3. Підбір електричних пристроїв гес — трансформаторів, врп
Враховуючи велику одиничну потужність агрегатів, приймаємо головну схему електричних з’єднань у вигляді одиничного блоку генератор- трансформатор–вивід (ІГ-ІТ-ІВ). Тобто, потрібна потужність трансформатора при cos = 0,85 складає приблизно
Stp = Sг = Nго /cos = 218/0,85 = 256 мВА.
Таблиця 2.4.
Елемент генератора |
Параметр |
Розрахункова формула для визначення параметра, розрахункове значення параметру |
Прийняте числове значення параметра, см |
1 |
2 |
3 |
4 |
Статор |
Висота, h ст |
(1,7 – 1,9) la |
460 |
Зовнішній діаметр, D cт |
(1,15 + 0,0007n0) Di |
1350 |
|
Діаметр активної сталі, D a |
Di + (0,5 – 0,9), м |
1250 |
|
Верхня хрестовина |
Висота, hвх |
(0,2 – 0,25) Д |
240 |
Діаметр, Dвх |
D cт |
1350 |
|
Підп’ятник |
Висота, hп |
(0,15 – 0,2) Di |
150 |
Діаметр кожуха |
(0,4 – 0,5) Di |
500 |
|
Турбінна шахта |
Висота, hш |
2,5 – 3,5 м |
250 |
Діаметр, Dш |
(1,3 – 1,5) D1 Dв |
700 (Dв = 660) |
|
Нижня хрестовина |
Висота, hнх |
(0,1 – 0,12) Dш |
120 |
Діаметр, Dнх |
Dш + (0,3 – 0,5), м |
750 |
|
Надбудова |
Висота, h0 |
(0,14 – 0,18) Di |
150 |
Діаметр, d0 |
(0,3 – 0,45) Di |
350 |
|
Кратер генератора (генераторне кільце) |
Діаметр, Dкг |
(1,5 – 1,85) Di |
1600 |
Мінімальна ширина проходу, b |
0.4 – 0.5 м |
0,8 |
|
Вал |
Виступаюча частина валу, С |
1,5 м |
150 |
Діаметр валу (зовнішній), dв |
|
150 |
|
Загальна довжина, lв |
h ст + hвх + hп + hнх + С |
1120 |
Напруга трансформатора на низькій стороні рівна генераторній Uнн = Uг = 15,75 кВ, напруга на високій стороні Uвн (на виводах трансформатора) визначається напругою ЛЕП – UЛЕП. В залежності від встановленої потужності ГЕС (Nвст 1 млн КВт) і довжини ЛЕП (600 км) приймаємо напругу ЛЕП рівною UЛЕП = 500 кВ.
По каталогу трансформаторів за потужністю S тр = 256 МВА і напругою 500 кВ вибираємо трьохфазний трансформатор з примусовою циркуляцією повітря і масла, грозотривкої марки ТДЦГ–250000/500.
Враховуючи, що ГЕС працює в піку графіка навантаження. перевантаження трансформатора в 2,4% можна рахувати тимчасовою і допустимою (5%).
Встановлюються трансформатори на майданчику між береговим відкосом і машинною залою. Огляд і ремонт передбачені в трансформаторній ямі. Розміри трансформатора приведені на рис.2.8.
Відкритий розподільчий пристрій (ВРП) розташовано на правому березі перед будівлею ГЕС. Розміри ВРП орієнтовно визначені за числом комірок і потрібної площі однієї комірки Fком = 4800 м2 при UЛЕП =500 кВ. Таким чином, приймаючи число комірок рівним числу виводів високої напруги – 6, площа ВРП складає FВРП = 48006 = 28800 м2. Для розміщення ВРП передбачаємо на правому березі майданчик розміром 160200 м із залізничним під’їздом. Число ЛЕП ZЛЕП = Nвст/ NЛЕП, де NЛЕП – рекомендована потужність одного ланцюга ЛЕП. Приймаємо дві ЛЕП 500 і одну ЛЕП 110 місцевого значення.

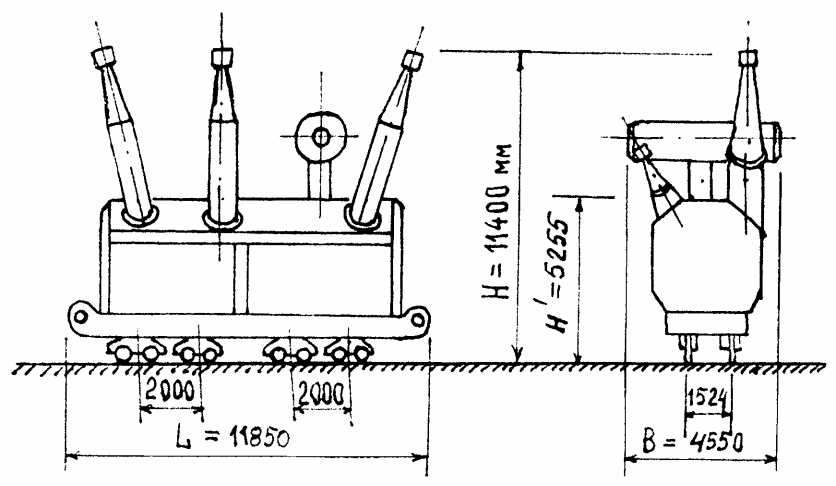

Рис. 2.8. Схема трансформатора марки ТДЦГ-250000/500
