3.4. Водопідпірні і водоскидні споруди гідровузла

В якості підпірної споруди приймаємо кам’яно-накидну греблю з ядром із суглинка. Відмітка гребеня греблі ГГ = 610 м, коефіцієнти верхового і низового укосів приймаємо однаковими m = 2. Максимальна висота руслової частини греблі рівна 110 м, ширина по гребеню прийнята 10 м.

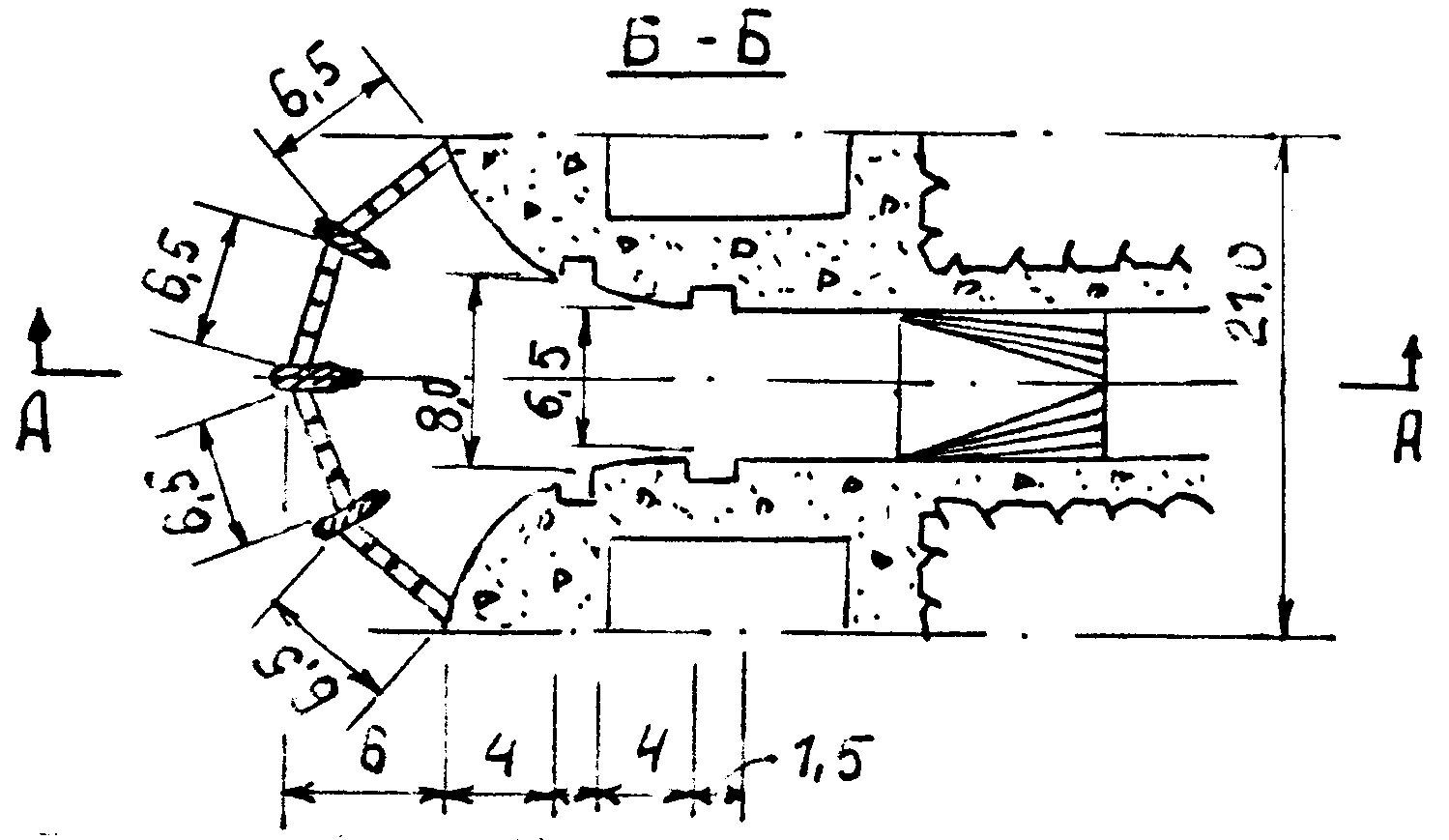

Рис.3.4. Береговий енергетичний водоприймач

З верхової сторони передбачено 5 берм шириною по 3 м через 20 м, з низової – 8 берм через 12,5 м. Ширина греблі по основі складає 489 м, довжина по гребеню – 590 м.

У відповідності з топографією і загальною компоновкою гідровузла приймаємо тунельний водоскид. Враховуючи 1-й клас споруд гідровузла, розрахунок водоскиду ведемо на пропуск повеневої витрати Q_пов. = Q_0,01% = 2420 м³/с. Розрахункова витрата з врахуванням роботи ГЕС рівна

Q_в.р. = Q_пав – (Z – X) Q_тр = 2420 – 5262 = 1110 м³/с,

де Х = 1 – число непрацюючих агрегатів в момент повені; Q_тр – витрата турбіни.

Проектуємо водовипуск з витоком під рівень, для якого діючий напір визначається як різниця рівнів у верхньому і нижньому б’єфах Н_в = НПР – НБ_Макс = 605 – 504,3 = 100,7 м. Потрібну площу перерізу тунелю водоскиду визначаємо з формули

, де  – коефіцієнт витрати, який приймаємо для круглого водоскиду в залежності від співвідношення L_в/D_в, в першому наближенні приймаємо =0,5.

Потрібна площа може бути забезпечена при двох тунелях діаметром 6 м або при одному тунелі діаметром 8 м.

Приймаємо варіант з одним тунелем : D_в = 8 м; L_в/D_в = 600/8 = 75;  = 0,55; _в = 50,3 м². Пропускна здатність водоскиду

Для пропуску катастрофічної витрати передбачений додатковий водоскид на лівому березі. Він суміщений з будівельним тунелем і його влаштування не пов’язане з великими додатковими капіталовкладеннями.

3.5. Генплан гідровузла

Компоновка споруд гідровузла представлена на кресленні (рис.3.5). склад основних споруд визначився функціональним призначенням гідровузла і типом вибраних споруд: будівля ГЕС з береговим водоприймачем і тунельними турбінними трубопроводами, кам’яно-накидна гребля, експлуатаційні водоскиди, відкритий розподільчий пристрій, під’їзні шляхи. Створ греблі вибираємо в найбільш вузькому місці долини. Правобережне розташування будівлі ГЕС визначилось зручністю транспортних сполучень з базою промбудіндустрії, розташованої на тому ж березі в м.Загадаєвську, а також топографічними умовами, які визначили розташування водоприймача на лівому березі. ВРП розташований біля будівлі ГЕС вздовж залізниці. Особливості споруд і їх взаємного розташування відображені вище в розділах по розрахунку і конструюванню.

Рис. 3.5. Генеральний план гідровузла

1-гребля із ґрунтових матеріалів; 2-будівля ГЕС;

3- водоприймач; 4 турбинні тунельні водоводи;

5,6-експлуатаційні водоскиди; 7-тунель для пропуску

будівельних витрат

3.6. Природоохоронні заходи

З ціллю зменшення збитків природі при будівництві і експлуатації ГЕС передбачено:

• рекультивація кар’єрів і організація в них штучних басейнів;

• обвалування мілких ділянок;

• санітарне очищення ложа водосховища, спеціальний режим роботи ГЕС, який виключає великі коливання рівнів води в нижньому б’єфі в період нересту, а також затоплення сільськогосподарських площ в повінь;

• влаштування очисних споруд для стічних вод;

• організація заказників.

Розділ 4. СПЕЦІАЛЬНА ЧАСТИНА ПРОЕКТУ

(виконується в дипломному проекті і у курсовому – за

індивідуальним завданням )
