2.4.3. Підйомно-транспортне обладнання

Для виробництва монтажно-демонтажних робіт по основному гідроенергетичному обладнанню у машзалі передбачається основний кран. Через сурові кліматичні умови приймаємо будівлю ГЕС з високою машзалою, в якій рекомендується встановлювати мостовий кран.

При числі агрегатів Z  10 доцільно застосовувати один кран з вантажопідйомністю, рівною найбільшій масі монтованої деталі. В нашому випадку потрібна вантажопідйомність крану Т визначається масою ротора Т= G _рот = 600 т. Враховуючи, що мостових кранів такої вантажопідйомності промисловість не випускає, приймаємо 2 спарених мостових крана, які працюють з траверсою. Сумарна вантажопідйомність спарених кранів з врахуванням маси траверси G _тр складає Т= G _рот + G _тр = (1,10...1,15) G _р = 660-690т. Остаточно приймаємо 2 несерійних мостових крана вантажопідйомністю 350/40 т кожний з прольотом 21,5 м і висотою підйому 40/55 м.

Конструктивна схема і розміри основних мостових кранів приведені на рис.2.9.

а)

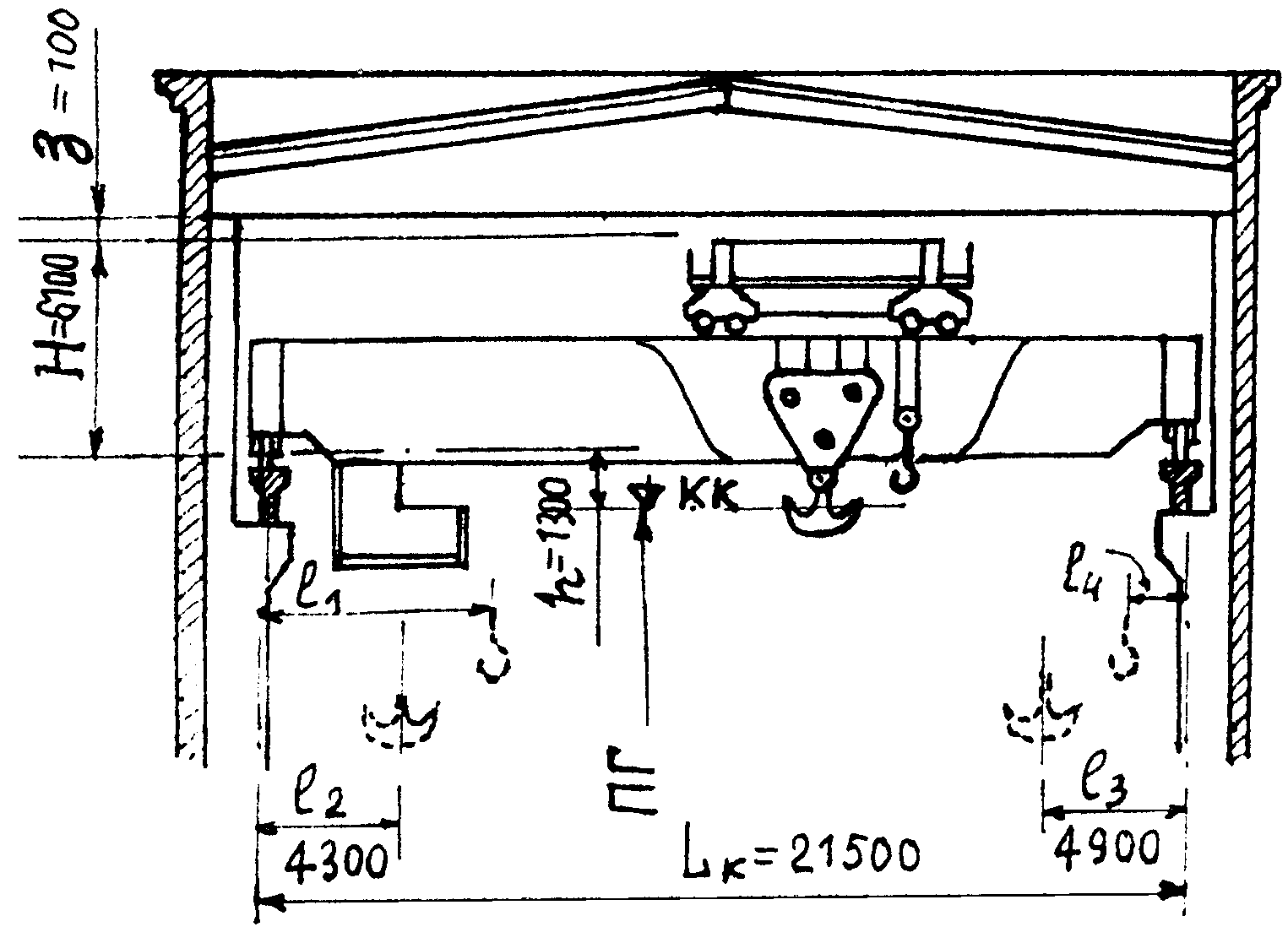

Рис. 2.9. Мостовий електричний кран мазала

вантажепід”ємністю 350/40 т до прикладу проекта (а)

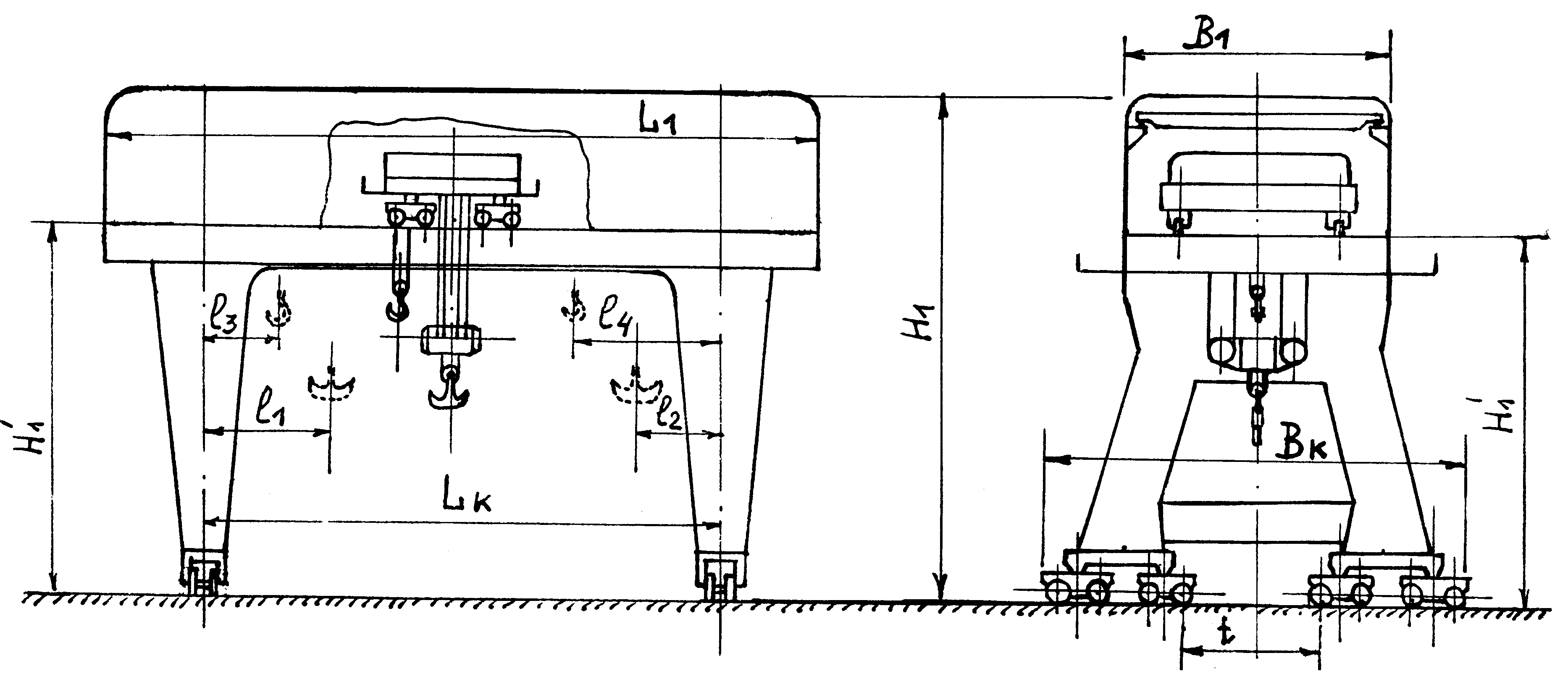

та конструктивна схема козлового крана (б)

Висотне положення і проліт основного крану визначилися з умови переносу монтованого обладнання (див. верхню споруду будівлі ГЕС на рис. 3.2).

Для обслуговування щитових відділень водоприймача (зі сторони ВБ) і відсмоктувальної труби (зі сторони НБ) передбачається установка козлових кранів.

Вантажопідйомність (силу тяги) крану Т_кр.вод. для обслуговування водоприймача підбираємо за найбільшою масою ремонтного затвору (див.табл.2.5.).

Т _кр.вод. = 1,1 G _{зат.вод.} + 1,2 Т _оп.,

де Т _оп. = fP – сила тертя в опорно-ходових частинах; f – коефіцієнт тертя ковзаючих опор. Враховуючи, що турбінний трубопровід перед підйомом затвору заповнюється водою через обвідну трубу (байпас) і навантаження на затвор урівноважується, силу тертя в опорно-ходових частинах не враховуємо. Потрібна вантажопідйомність крану водоприймача рівна

Т_кр.вод. = 1,1 90 = 99 т.

Приймаємо козловий кран вантажопідйомністю 100 т з прольотом 13 м. Цей кран обладнується грейфером для очищення решітки.

Вантажопідйомність козлового крану для обслуговування ремонтного затвору відсмоктувальної труби рівна Т_кр.о.т. = 1,1 G _{зат.о.т.} = 1,119,5 = 21,5 т, де G _{зат.о.т.} – маса затвора (див.табл.2.5.). Приймаємо кран вантажопідйомністю 25 т прольотом 4 м.

2.5. Підбір допоміжного обладнання будівлі гес

Для осушення агрегату при виконанні ремонтних і профілактичних робіт по агрегату передбачена групова схема відкачування води (1 група з двох насосів на 2 агрегати). При цьому пристрій загального скидного колектора дозволяє виконувати осушення будь-якого агрегату будь-якої групи насосів.

Відкачування виконується свердловинними насосами з трансмісійним валом типу ЦТВ. Двигуни насосів розміщені в приміщені на відмітці 492,5 м, забір води здійснюється з вертикальних колодязів, з’єднаних зі збірним колектором на 486. Скидається вода в нижній б’єф.

Розрахункова витрата в л/с з врахуванням фільтрації через ущільнення ремонтних затворів дорівнює

Q _ос.р. = W_ос/3,6 t_ос + q_ф L_ущ.,

де W_ос – об’єм води в проточному тракті агрегату при максимальному рівні нижнього б’єфу; t_ос – час відкачування, приймаємо t_ос = 6 год; q_ф – фільтраційна витрата, приймаємо q_ф = 1 л на 1 метр ущільнення; L_ущ. – довжина ущільнення по периметру в ремонтних затворах відсмоктувальної труби і водоприймача

L_ущ. = 4(L_з + Н_з)_відсм. + 2(L _р.з + Н _р.з)_вод. = 4(6,9 + 6,55) + 2(6 + 15,5) = 101 м.

Об’єм води, вміщений у відсмоктувальній трубі, турбінній камері і частині турбінного трубопроводу складає W_ос = 4500 м³. Отже,

Q_ос.р = 45000/3,66 + 1101 = 310 л/с.

Потрібна витрата двох робочих насосів дорівнює

Q_ос.тр = 1,5 Q_ос.р = 1,5310 = 465 л/с,

потрібна продуктивність насоса складає

Q_н = Q_ос.тр/Z_н = 485/2 =232,5 л/с = 840 м³/год.

Потрібний напір насоса дорівнює

Н_н = Н_г + h_w = НБ_макс – ВК_мін + h_w = 504,3 – 486 + 2,7 = 21 м.

Потрібним параметрам задовольняє насос ЦТВ–20, який опускається в колодязь діаметром 500 мм.

Для видалення фільтраційної води в будівлі ГЕС влаштовується дренажна система зі збором дренажної води в колодязі на відмітці 492,5. Вода видаляється в нижній б’єф спеціальними насосами.

Для технічного водопостачання передбачені СТВ з ежекторною схемою живлення із забором робочої води з турбінного трубопроводу. Загальна витрата води СТВ складає приблизно Q _ств = 1,5 Q_охол..г = 1,5  0,545 = 0,8 м³/с. Напір у джерела 0,3–0,4 МПа (30–40 м водяного стовпа).
