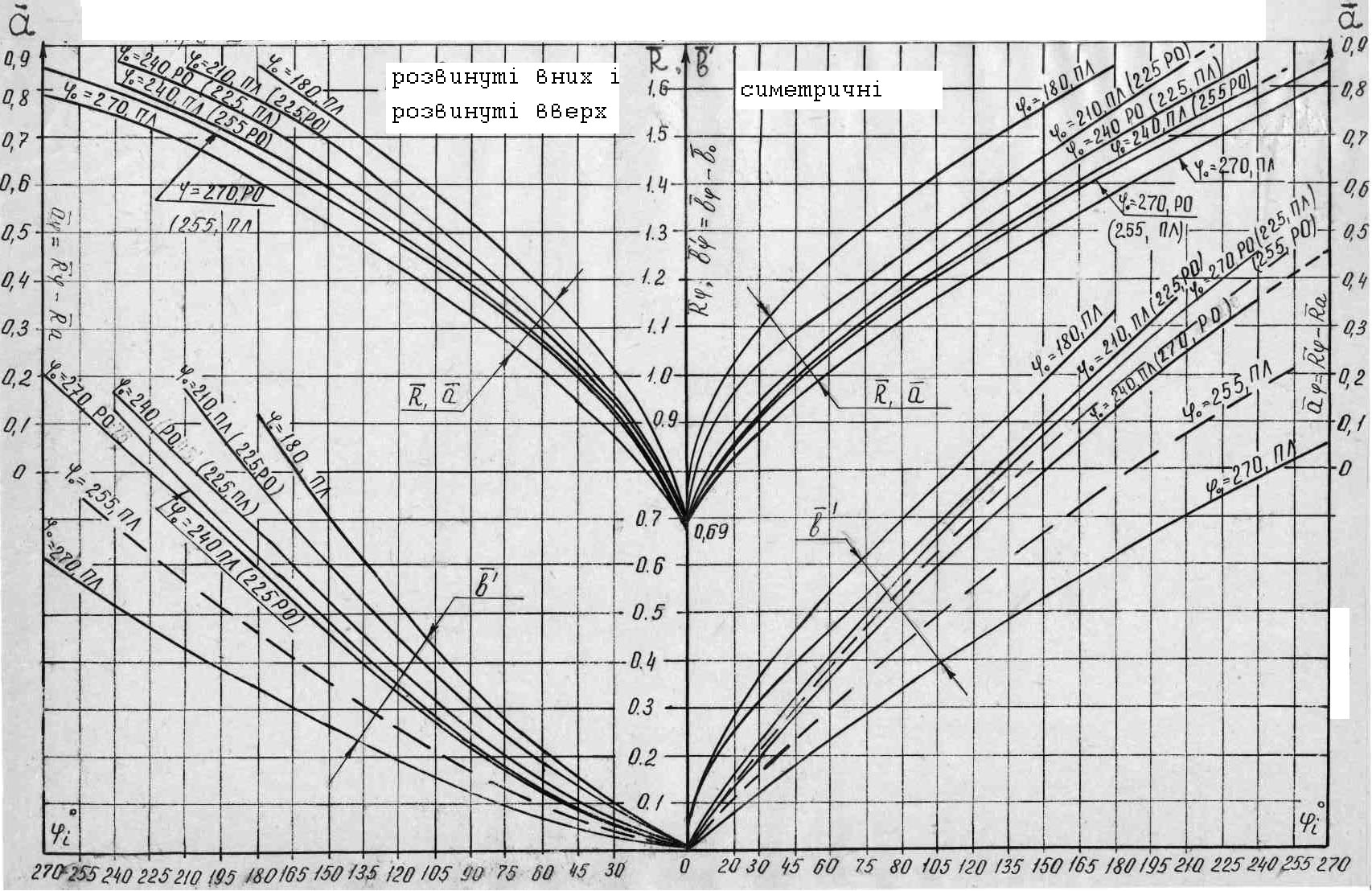

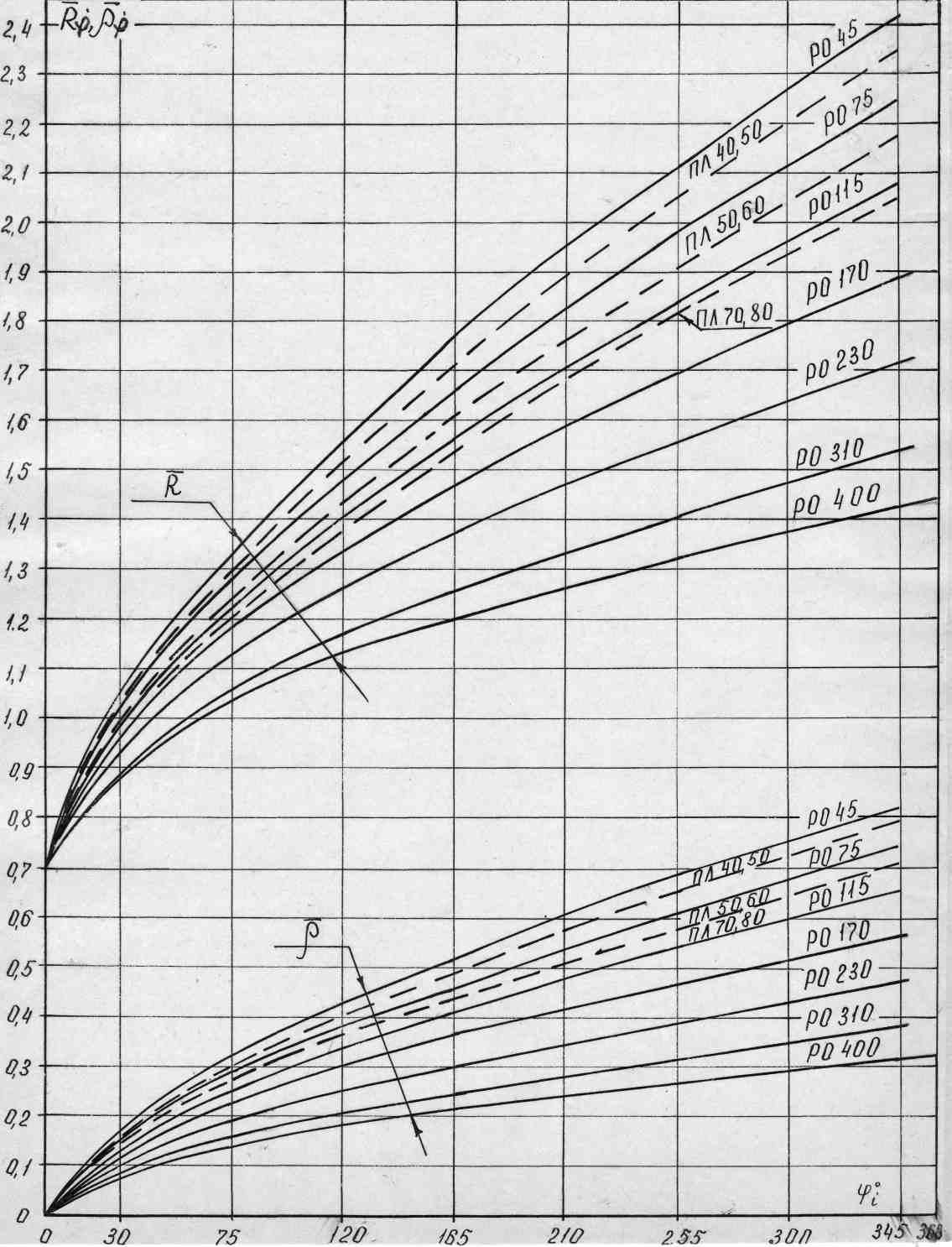

Номограма для визначення розмірів металевих турбінних камер круглого перерізу з кутом охоплення 345
Додаток 10.
Таблиця-каталог вертикальних гідрогенераторів (складена за даними (7, 20 ,21))
Тип генератора (марка) |
Частота обертання,
|
потужність |
ККД
% |
Маховий момент
|
Діаметр розточки статора,
|
Діаметр корпуса статора,
|
Маса |
Примітки (виконання, місце установки , рік випуску) |
||
Удавана
|
Активна,
|
Ротора
|
Загальна
|
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 1250/45-120 СВ 1250/67-120 СВ 1250/90-120 СВ 1250/135-120 СВ 1400/100-120 СВ 1400/135-120 СВ 1525/135-120 |
50 50 50 50 50 50 50 |
15,0 22,5 31,25 45,0 45,0 62,5 67,3 70,5 |
57,2 60 |
95,4 96,0 96,1 96,3 96,4 96,9 97,2 |
15,000 22,000 30,000 45,000 46,000 64,000 73,000 |
1200 1200 1200 1200 1340 1340 |
1420 1420 1420 1420 1580 1580 1710 |
155 230 310 465 390 530 500 |
280 420 520 850 670 960 850 |
ЗОПКТ, Саратовська ГЕС,1966 |
СВ 1500/110-116 |
51,7 |
55 |
44 |
96,4 |
52,000 |
1450 |
1696 |
434 |
803 |
ЗОПКТ, Дніпродзер-жинська ГЕС,1964 |
СВ 1510/120-108 СВ 1450/175-108 |
55,5 55,5 |
75,3 92 |
64 78 |
|
87,000 |
|
|
|
|
ЗОПКТ,Рижська ГЕС ЗОПКТ, Нижньо-Камська ГЕС |
ВГС1260/89-104 СВ 1477/143-104 |
57,7 57,7 |
31,8 92 |
27 78 |
96,7 |
22,500 75,000 |
|
1426 |
241 |
522,5 |
З,Вроцлавська ГЕС, 1967 Чебоксарська ГЕС, ЗОПК |
СВ 1100/50-100 СВ 1100/67-100 СВ 1250/75-100 |
60 60 60 |
15 22,5 31,25 |
|
95,5 96,2 96,4 |
10,500 12,000 25,000 |
1055 1055 1200 |
1260 1260 1420 |
145 195 260 |
265 355 470 |
|
,об/хв
,
см
,
см
,МВА
,МВт
,
Т
,
Т
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 1250/100-100 СВ 1250/150-100 СВ 1250/200-100 СВ 1400/165-100 |
60 60 60 60 |
45 62,5 90 90 |
|
96,7 96,9 97,1 97,2 |
33,000 49,000 64,000 81,000 |
1200 1200 1200 1340 |
1420 1420 1420 1580 |
345 520 690 680 |
640 950 1290 1300 |
|
СВ 1340/150-96 СВ 1340/150-96 СВ 1500/170-96 |
62,5 62,5 62,5 |
65 71,5 117,65 |
52 57,2 100 |
96,7 96,7 97,53 |
56,000 47,000 80,000 |
1292 1430 |
1520 1520 1700 |
|
1080 1170 |
З, Кременчугська ГЕС З, Горьковська ГЕС, Новосибірська ГЕС, 1955-1959 рр. ЗОПКТ, Воткінська ГЕС |
СВ 1100/145-88 СВ 1500/200-88 СВФ 1500/130-88 |
68,2 68,2 68,2 |
50 127,8 160 |
40 115 128 |
97,62 96,3 |
28 100,000 77 |
1430 1429 |
1710 1710 |
|
1410 1080 |
Верхньо-Свірська ГЕС Волжська ГЕС ім.. ХХII з’їзду КПСС Волжська ГЕС ім.. ХХII з’їзду КПСС (дослідний) |
СВ 1500/175-84 |
71,5 |
190 |
171 |
|
|
|
|
|
|
Джердап-Залізні ворота, ЗОПКТ |
СВ 900/82-80 ВГС 1040/80-80 СВ 1100/75-800 СВ 1100/110-80 СВ 1100/150-80 СВ 1250/165-80 СВ 1250/220-80 |
75 75 75 75 75 75 75 |
22,5 28,2 31,25 45 62,5 90 125 |
24 |
96,2 95,6 96,4 96,7 96,9 97,1 97,2 |
8,1 12,5 15,5 22 29 55 73 |
855
1050 1050 1050 1200 1200 |
1030 1186 1260 1260 1260 1420 1420 |
180 180 220 320 435 580 770 |
330 330 410 590 800 1100 1450 |
ЗОПКТ, Підужемська ГЕС, 1970 |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 1160/180-72 СВ 1160/180-72 |
83,3 83,3 |
90 103,5 |
72 83 |
97,6 97,8 |
39 |
1100 |
1304 |
|
986 |
П, ДніпроГЕС 1 П, Усть-Каменгородська ГЕС; З, Іркутська ГЕС |
СВ 750/110-68 СВ 900/75-68 СВ 900/100-68 СВ 900/135-68 СВ1100/90-68 СВ 1030/120-68 СВ 1030/120-68 СВ 1100/122-68 СВ 1100/182-68 ВГС 1260/147-68 |
88,2 88,2 88,2 88,2 88,2 88,2 88,2 88,2 88,2 88,2 |
22,5 22,5 31,25 45 45 50 52 62,5 90 97,0 |
40 41,6
82,5 |
96,9 97,2 97,5 |
5,6 7,2 10 13 17,5
23 34 37 |
705 850 850 850 1045
1045 1045 |
860 1030 1030 1030 1260
1260 1260 1462 |
185 165 220 300 260
350 600 384 |
352 300 400 560 510
690 1000 784 |
ЗОПКТ, Цімлявська ГЕС Нарвська ГЕС, ЗОПКТ
ЗОПКТ, Плявінська ГЕС, 1964 |
ВГС 850/110-64 СВФ 1690/175-64 |
93,8 93,8 |
25 590 |
20 500 |
96 98,25 |
5,5 187 |
1610 |
955 1910 |
148 |
325 1640 |
З, Вигостровська ГЕС, 1961 ЗОПКТ, Красноярська ГЕС |
СВ650/82-60 СВ 650/122-60 СВ 750/100-60 СВ 900/67-60 СВ 900/90-60 СВ 850/120-60 СВ 900/122-60 |
100 100 100 100 100 100 100 |
15,0 22,5 22,5 22,5 31,25 40,0 45,0 |
12,0 18,0 18,0 18,0 25,0 32,0 36,0 |
96,1 96,3 96,5 96,5 96,7 96,5 96,9 |
2,5 2,8 5,0 7,0 9,2 8,0 12,0 |
610 605 700 850 850
850 |
745 745 860 1030 1030
1030 |
115 175 170 145 200
270 |
215 330 320 267 370
500 |
П, Княжегубська ГЕС |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 900/165-60 СВ 1100/165-60 ВГС 1260/200-60 СВ 1430/175-60 СВ 1260/235-60 |
100 100 100 100 100 |
62,5 90,0 176,5 178 206 |
50,0 72,0 150,0 160 175 |
97,0 97,2 97,8
98,15 |
16 32 58
73 |
850 1045
1190 |
1030 1260 14590
1450 |
365 480 614 |
680 1000 1200
1350 |
З, ДніпроГЕС-II, 1960
ЗОПКТ, Асуанська ГЕС |
ВВГС 1235/190-58 (високовольтний) |
103,7 |
123 |
104,5 |
|
53 |
|
|
|
|
ЗОПКТ, ДніпроГЕС-II |
ВГС 850/135-56 СВ 1225/130-56 СВ 1230/140-56 |
107,1 107,1 107,1 |
43,75 128 130,6 |
35 108,5 104,5 |
97
97,9 |
8,6
35 |
|
955
1400 |
196 |
379
850 |
ЗОПКТ, Головна ГЕС, 1969 З, Капчагайська ГЕС, 1973 ЗОПКТ |
СВ 866/70-52 СВ 840/150-52 СВ 1070/145-52 СВ 1278/195-52 |
115,4 115,4 115,4 115,4 |
28,8 56,25 100 252 |
23 45 80 220 |
97 97,2 97,6 |
5 9 24 |
785
1045 |
986 980 1210 |
|
300 550 700 |
П, Уч-Курганська ГЕС
Зейська ГЕС, ЗОПКТ |
СВ 550/100-48 СВ 650/67-48 СВ 650/100-48 СВ 750/75-48 СГ 820/145-48 ВГС 700/100-48 ВГС 700/100-48 СВ 900/67-48 СВ 750/100-48 |
125 125 125 125 125 125 125 125 125 |
15,0 15,0 22,5 22,5 26,3 26,3 26,5 31,25 31,25 |
12,0 12,0 18,0 18,0 21,0 21,0 22,5 25,0 25,0 |
96,3 96,3 96,6 96,6 96,55 96,3 96,5 96,6 96,8 |
1,7 2,2 3,2 3,8 3,0 3,0 3,5 7,0 5,0 |
510 605 600 700
845 700 |
630 745 745 860
8050 8050 1030 860 |
115 95 140 130
137,7 133,3 150 170 |
218 180 265 240
260,5 258,5 300 320 |
З, 1952, Камська ГЕС З, 1959, Каунаська ГЕС |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 750/150-48 СВ 900/135-48 СВ 900/200-48 СВ 1190/250-48 СВ 1190/250-48 ВГС 1190/215-48 |
125 125 125 125 125 125 |
45 62,5 90 294 264,7 282,5 |
36 50 72 250 225 240 |
97 97,1 97,2
98,22 98,4 |
7,5 13 20
52 55 |
700 845 845
1100 1180 |
860 1030 1030
1360 1400 |
255 300 440
650 |
480 640 950
1300 1180 |
П, Братська ГЕС (удосконалена) П, Братська ГЕС (початкова) ЗОПКТ, Усть-ілімська ГЕС |
СВ 845/140-44Т СВ 840/135-44 |
136,4 136,4 |
56 50 |
50,4 40 |
97,83 96,58 |
11,5 7,8 |
785 780 |
980 980 |
|
580 500 |
П, Меттур-Твннел ГЕС П, Іовський ГЕС |
СВФ 1285/275-42 |
142,8 |
750 |
640 |
98,3 |
85 |
|
|
|
|
ЗОПКТ, Саяно-Шушенська ГЕС |
СВ 550/82-40 СВ 650/55-40 ВГС 525/114-40 СВ 550/122-40 СВ 650/82-40 ВГС 700/80-40 СВ 663/100-40Т СВ 650/122-40 СВ 750/82-40 СВ 650/165-40 СВ 750/122-40 СВ 750/165-40 СВ 750/220-40 |
150 150 150 150 150 150 150 150 150 150 150 150 150 |
15 15 17,5 22,5 22,5 23,5 27 31,25 31,25 45 45 62,5 80 |
12 12 14 18 18 20 24,3 25 25 36 36 50 64,5 |
96,45 96,3 96,2 96,7 96,65 96,7 97,35 96,95 96,8 97,05 97 97,2 97,3 |
1,25 1,8 1,2 1,8
2,5 3 3,7 4,1 4,6 5,8 7,7 10 |
505 600 660 500 595
605 595 695 595 695 695 695 |
630 745
630 745 8050 770 745 810 745 860 860 860 |
90 75 98 135 115 120
170 165 230 210 285 375 |
176 143 211 265 220 257 315 320 330 430 435 590 800 |
П, 1947
З, Ондська ГЕС, 1959 П, Хіракуд 2 |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 750/210-40 СВ 750/245-40 СВО 1000/260-40 |
150 150 150 |
88,3 90 236 |
75 72 220 |
97,3 99 |
13,8 11 32 |
695 |
860 1240 |
420 |
880 1060 |
П, Бухтармінська ГЕС З, Загорська ГАЕС (проект) |
СВ 550/75-36 СВ 550/114-36 СВ 650/75-36 СВ 650/100-36 СВ 750/75-36 СВ 650/150-36 СВ 750/110-36 СВО 733/130-36 СВ 750/150-36 СВ 750/220-36 |
166,7 166,7 166,7 166,7 166,7 166,7 166,7 166,7 166,7 166,7 |
15 22,5 22,5 31,25 31,25 45 45 45,6 62,5 90 |
12 18 18 25 25 36 36 40 50 72 |
96,3 96,8 96,6 96,9 96,8 97,15 97,05 97,4 97,2 97,3 |
1,25 1,7 2,05 2,9 3,7 4,2 5,4 5,1 7,1 10 |
505 505 595 595 690 595 690
690 690 |
630 630 745 745 860 745 860 860 860 860 |
85 120 100 140 125 210 185
255 370 |
165 230 200 274 240 410 470 450 580 850 |
П, Київська ГАЕС, 1970 |
СВ 425/122-32 СВ 550/67-32 ВГС 525/100-32 СВ 550/100-32 СВ 650/67-32 СВ 550/135-32 СВ 650/100-32 СВ 650/135-32 ВГС 650/130-32 СВ 650/182-32 |
187,5 187,5 187,5 187,5 187,5 187,5 187,5 187,5 187,5 187,5 |
15 15 15 22,5 22,5 31,25 31,25 45 45 62,5 |
12 12 12 18 18 25 25 36 36 50 |
96,6 96,5 96,5 96,8 96,5 97 97 97,15 97 97,25 |
0,7 1,05 1,1 1,5 2,0 2,0 3,0 3,8 3,2 5,0 |
380 500
495 590 495 590 590
590 |
490 630 6420 630 745 630 745 745 7500 745 |
95 75 74 112 95 150 140 190 168 250 |
185 146 183 216 204 290 300 410 336 550 |
З, 1972
З, 1958, Чир-Юрська |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 660/165-32 СВ 650/220-32 СВ 780/190-32 СВ 650/270-32 СВ 795/230-32Т СВ 850/235-32 |
187,5 187,5 187,5 187,5 187,5 187,5 |
37,1 75 79 90 134,0 176,5 |
57 60 63 72 120 150 |
97,5 97,3
97,3 98,38 98 |
4,5 6,0
7,4 14 18 |
588 590
590 720 770 |
764 745
745 920 980 |
300
375
|
480 660
830 810 890 |
П, Верхне-Туломська
П, ГЕС Бхакра-Нангал П, Чарвакська ГЕС |
ВГСФ 940/235-30 ВГСФ 930/235-30 |
200 200 |
353 299 |
300 250 |
98,4 98,1 |
26,5 21,5 |
|
1178,5 1166,5 |
648 560 |
1250 1150 |
П, Нуренська ГЕС, 1971 П, Чиркейська ГЕС, 1970 |
СВ 425/100-28 СВ 550/60-28 СВ 425/150-28 СВ 550/90-28 ВГС 525/125-28 СВ 550/122-28 СВ 550/165-28 СВ 650/165-28 СВ 650/220-28 |
214,3 214,3 214,3 214,3 214,3 214,3 214,3 214,3 214,3 |
15 15 22,5 22,5 26,9 31,25 45 62,5 90 |
12 12 18 18 21,5 25 36 50 72 |
96,7 96,5 96,9 96,9 96,9 97 97,2 97,2 97,2 |
0,68 0,95 0,9 1,3 1,3 1,7 2,3 4,7 6,3 |
380 500 375 495
495 495 590 590 |
490 630 500 630 650 630 630 745 745 |
78 55 115 100 116,5 135 180 230 310 |
154 109 226 195 241 265 350 500 700 |
П, Мамаканська ГЕС, 1961 |
СВ 425/90-24 СВ 425/135-24 ВГС 525/110-24 ВГС 525/110-24 СВ 425/182-24 СВ 425/200-24 СВ 425/270-24 |
250 250 250 250 250 250 250 |
15 22,5 29,4 31,2 31,25 35 45 |
12 18 25 26,8 28 28 |
96,8 97 97 97 97,10 97,15 97,2 |
0,5 0,68 11,4 11,4 0,85 0,95 1,2 |
375 370
370 370 370 |
490 500 650 650 500 500 500 |
68 100 111,6 111,7 140 150 205 |
136 198 238 238 285 310 420 |
П, Кирджалі ГЕС, 1965 П, Кирджалі ГЕС, 1960 |
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВФ 706/50-24 СВ 550/200-24 СВ 640/170-24 СВ 650/200-24 СВ 550/270-24 СВФ 712/227-24 |
250 250 250 250 250 250 |
46 62,5 78,8 90 90 306 |
37 50 67 72 72 260 |
97,3 97,6 97,2 97,4
|
2,9 4 5,3 3,9
|
490 568 585 490 |
630 750 745 630 |
220
275 295 |
500 498 700 670 |
П, Ладжанурська ГЕС
П, Серебрянська ГЕС
П, Інгурі ГЕС (головна) |
СВ 325/122-20 СВ 425/75-20 СВ 425/110-20 ВГС 440/120-20 СВ 425/150-20 СВ 425/220-20 ВГС 525/150-20 ВГС 525/150-20 СВГС 525/150-20 СВ 550/165-20 СВ 550/245-20 СВ 627/230-20Т |
300 300 300 300 300 300 300 300 300 300 300 300 |
15 15 22,5 27,5 31,25 45 50 51 57,5 62,5 90 127 |
12 12 18 22 25 36 40 46 46 50
115 |
96,9 96,8 97 96,8 97,2 96,35 97,5 98
97,2 97,3 |
0,2 0,41 0,55 0,7 0,74 1,0 1,5 1,5
2,3 3,4 |
280 365 365
365 365
485 485 |
390 490 490 520 500 510 650 650
630 630 |
63 55 80 92,7 110 165 147 100
180 265 |
130 112 168 168 228 385 295 210
400 650 |
П, Єреванська ГЕС, 1960
П, Антон-Іванівці ГЕС, 1964 1964
П, Лоу-Сілеру ГЕС |
СВ 325/110-16 СВ 325/165-16 СВ 425/90-16 СВ 425/122-16 СВ 425/182-16 |
375 375 375 375 375 |
15 22,5 22,5 31,25 45 |
12 18 18 25 36 |
97 97,3 96,8 97 97,2 |
0,175 0,26 0,46 0,57 0,85 |
275 275 360 360 360 |
390 410 490 490 500 |
55 85 65 90 130 |
118 178 160 210 310 |
|
Додаток 10.(продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
СВ 425/245-16 СВ 465/210-16 СВ 505/190-16Т |
375 375 375 |
62,5 66 66,7 |
56 60 |
97,3 97,64 97,6 |
1,15 1,2 1,52 |
360 390 420 |
510 580 634 |
175 |
430 360 410 |
П, Гюмушська ГЕС П, Балимела ГЕС |
СВ 430/210-14 |
428,6 |
68,75 |
55 |
97,55 |
0,75 |
350 |
550 |
|
330 |
П, Храм-П ГЕС |
СВ 250/150-12 СВ 325/90-12 СВ 325/135-12 СВ 325/182-12 СВ 325/270-12 СВ 375/195-12 СВ 400/299-12 |
500 500 500 500 500 500 500 |
15 15 22,5 31,25 45 65,5 100 |
12 12 18 25
52,4 85,5 |
97,2 96,8 97,2 97,2 97,3 97,4 |
0,06 0,011 0,017 0,215 0,315 0,4 1,2 |
200 265 265 260 260 300 |
300 390 390 390 390 520
|
50 45 70 90 135
|
110 100 150 200 300 280 |
П, Татевська ГЕС П, Шамбська ГЕС |
СВ 250/135-10 СВ 250/200-10 |
600 600 |
15 22,5 |
12 18 |
97,1 97,3 |
0,047 0,07 |
195 195 |
300 300 |
43 64 |
95 140 |
|
СВ 250/110-8 СВ 250/165-8 |
750 750 |
15 22,5 |
12 18 |
97 97,2 |
0,035 0,053 |
190 190 |
300 300 |
33 50 |
86 130 |
|
Додаток 11
Таблиця-каталог гідрогенераторів капсульних агрегатів (складена за даними (20,21))
Тип генератора (марка) |
Частота обертання, ,об/хв |
потужність |
ККД
% |
Маховий момент
|
Діаметр розточки статора, , см |
Діаметр корпуса статора, , м |
Повна довжина генератора (по статору),м |
Загальна маса ,Т |
Напруга
кВ |
Примітки (виконання, місце установки , рік випуску, діаметр робочого колеса,м) |
|
, МВА |
, МВт |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
СГКВ 720/140-80 |
75 |
45,9 |
45 |
0,969 |
3 |
685 |
8,5 |
- |
307 |
6,3 |
Саратовська ГЕС, 7,5м |
СГКЕ 560/160-76 |
78,9 |
20,25 |
20,25 |
0,965 |
1,2 |
- |
6,3 |
2,85 |
190 |
3,15 |
|
СГКЕ 430/100-70 СГКЕ 505/150-70 СГК 538/160-70 СГК-2 538/160-70 СГК-3 538/160-70 |
85,7 85,7 85,7 85,7 85,7 |
5,67 13,5 19,9 19,0 20,6 |
5,1 13,5 18,5 17,5 17,5 |
0,955 0,965 0,961 0,96 0,956 |
0,25 0,65 1,0 1,0 1,0 |
- - 493 493 493 |
4,7 5,7 6,1 6,1 6,1 |
2,0 2,6 2,8 2,8 2,8 |
70 135 170 166 160 |
1,45 3,15 3,15 3,15 3,15 |
1969 Київська ГЕС, 1963,6м Канівська ГЕС, 6м Київська, Канівська ГЕС, 6м
|
СГКВ 480/115-64 |
93,75 |
20 |
20 |
0,963 |
0,65 |
450 |
5,5 |
- |
170 |
3,15 |
Череповецька ГЕС, перепадні ГЕС, 5.5 м |
СГКЕ 600/160-64 |
93,75 |
23,3 |
21 |
0,968 |
1,75 |
- |
6,7 |
2,8 |
210 |
4,0 |
Череповецька ГЕС,(2-га черга)5,5 м |
СГ 820/145-48 |
125 |
26,3 |
21 |
- |
3,0 |
570 |
7,8 |
- |
300 |
10,5 |
Камська ГЕС (напівпрямоточний агрегат), 4,5 м |
СГКЕ 407/130-40 |
150 |
15 |
13,5 |
0,974 |
0,3 |
- |
4,4 |
2,65 |
105 |
2,75 |
|

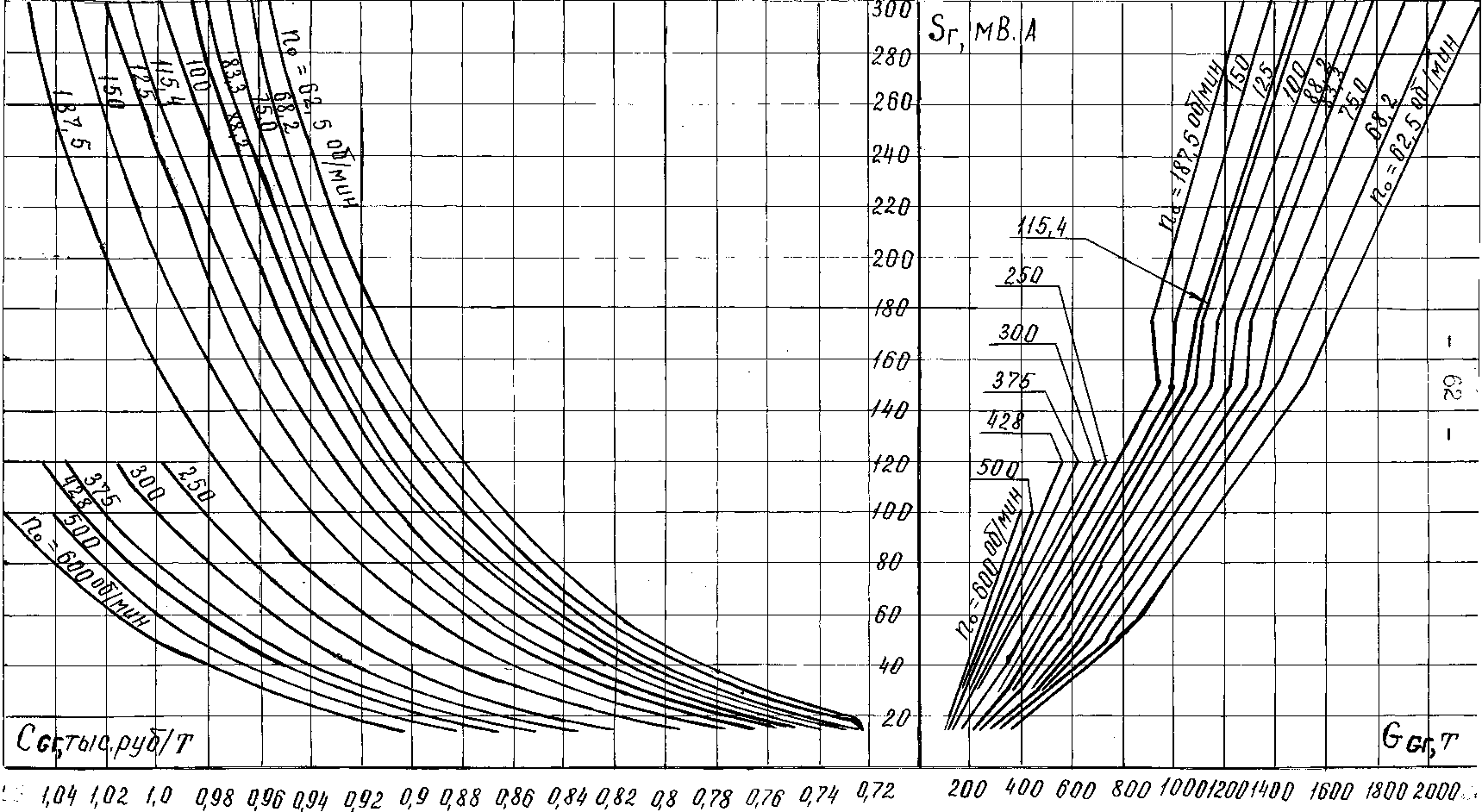

Додаток 12.1
Маса, Т, і питома вартість, тис.грн/Т, вертикальних гідрогенераторів з повітряним охолодженням обмотки статора і ротора потужністю 15-300 мВА (за даними (21))
Додаток 12.2

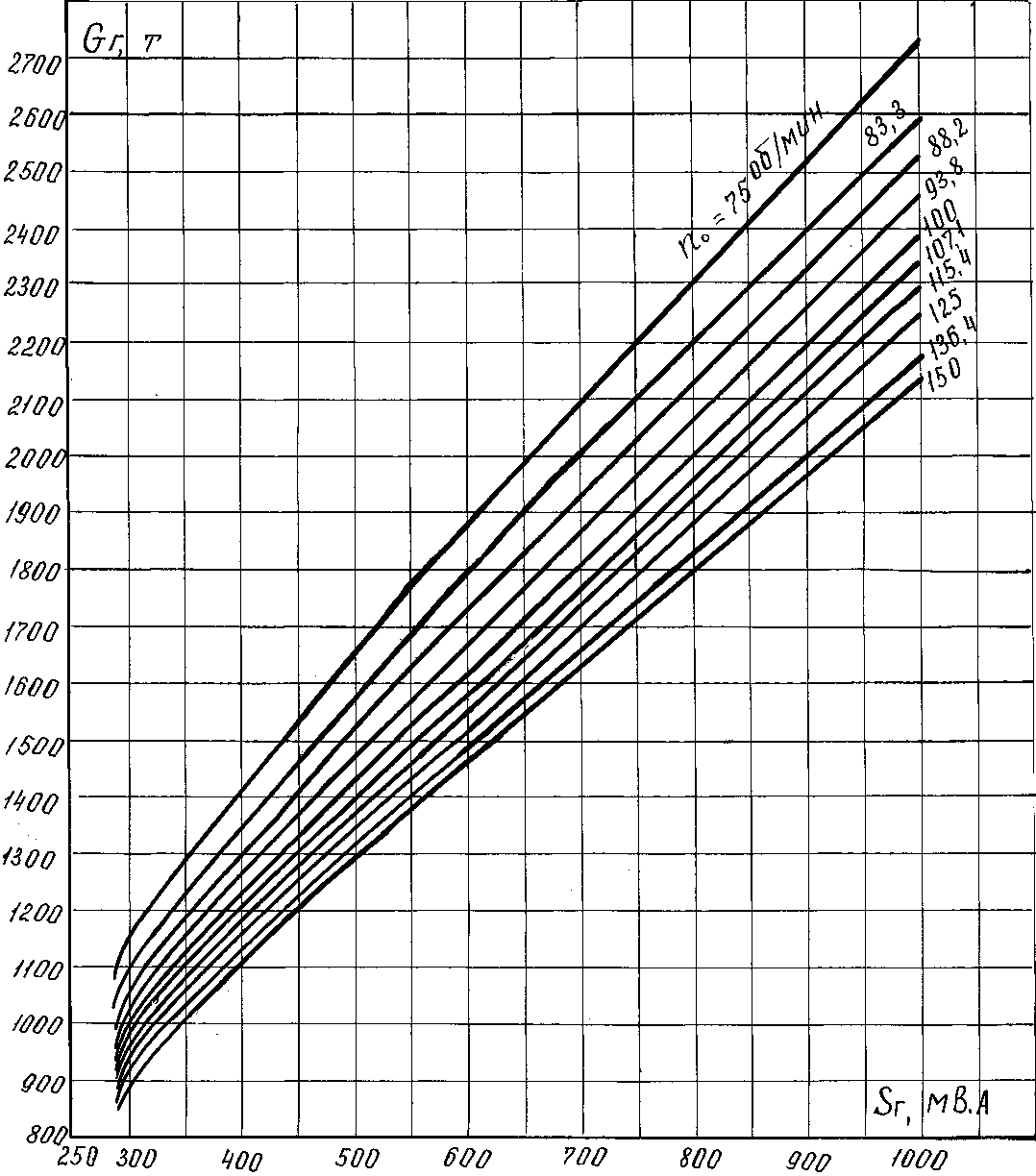

Маса, Т, вертикальних гідрогенераторів з водяним охолодженням обмотки статора і форсованим повітряним охолодженням обмотки ротора потужністю 275-1000 мВА (за даними (21))

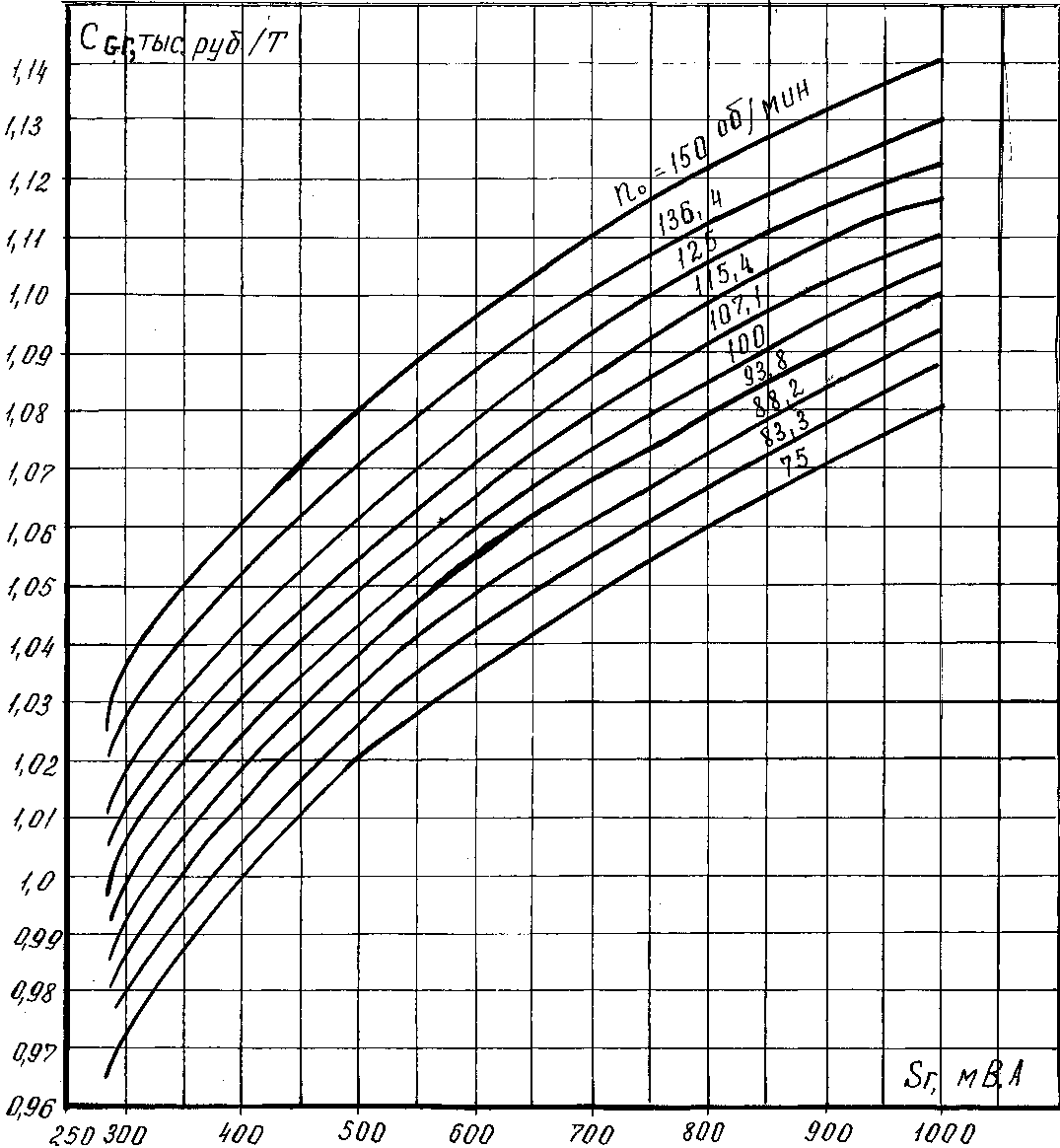

Додаток 12.3
Питома вартість, тис.грн/Т, вертикальних гідрогенераторів з водяним охолодженням обмотки статора і форсованим повітряним охолодженням обмотки ротора потужністю 275-1000 мВА (за даними (21))
Додаток 13.
Таблиця-каталог високовольтних трансформаторів і автотрансформаторів (за(7, 20))
Марка трансформатора |
Номінальна Потужність,
|
Основні розміри, м |
Маса ,Т |
Ширина колії, мм |
||||||
|
|
|
транспортна |
Виймаючої частини |
масла |
повна |
повздовжня |
поперечна |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
ОДГ -20000/110 ОДТГ -20000/110 ОДГ -40000/110 ОДГ -50000/110 ТДГ -20000/110 ТДТН -25000/110 ТДГ -31500/110 ТДГ -31500/110 ТДГ -40500/110 ТДГ -40500/110 ТДТН -40500/110 ТДГ -45000/110 ТДГ -60000/110 ТДГ -60000/110 ТДТН -60000/110 ТДЦН -63000/110 ТДТН -63000/110 ТДГ -70000/110 ТДГ -70000/110 ТДГ -75000/110 ТДЦ -80000/110 ТДТН -80000/110 ТДЦГ-90000/110 ТДЦГ -90000/110 ТДЦГ-120000/110 ТДЦ-125000/110 ТДЦГ-180000/110 ТДЦ -200000/110 ТДЦГ -240000/110 ТДЦГ -240000/110 ТДЦ -250000/110 ТДЦ -400000/110 |
20000 20000 40000 50000 20000 25000 31500 31500 40500 40500 40500 45000 60000 60000 60000 63000 63000 70000 70000 75000 80000 80000 90000 90000 120000 125000 180000 200000 240000 240000 250000 400000 |
5,50 5,25 6,40 6,05 5,6 7,4 6,45 6,5 6,84 6,90 7,50 6,96 7,51 7,50 8,17 8,30 8,20 8,45 8,50 7,85 7,8 9,6 6,9 7,0 7,7 8 8,47 7,56 9,75 9,4 - 14,6 |
4,7 4,79 4,5 4,69 4,45 4,60 4,60 4,60 4,69 4,70 4,90 4,97 4,98 5,0 5,18 4,40 4,70 4,98 5,0 5,54 5,4 4,8 4,26 4,2 4,19 4,7 5,10 3,55 5,36 5,5 - 8,3 |
3,10 5,745 7,10 7,41 5,48 6,40 6,06 6,10 6,58 6,60 6,30 6,35 7,07 7,3/4,66 7,21/4,95 6,50 7 7,22 7,50 7,40 7 4,6 7,19 7 6,83/4,78 7,0 7,3 7,1 6,55 6,8/4,45 - 7,75 |
35 45,1 57 66,1 46,5 - 55,9 57 70,6 71 - 71 66,5 64 86 - - 66,5 67 71 - - 97 90 109 - 129 - 174 175 - - |
20,5 28 35 39 26,7 - 32,5 33 41,6 42 - 42 55,4 55 - - - 55,6 56 62,4 - - 68 64 79 - 112 - 152 154 - - |
14,5 16,6 20,5 25,1 17,8 23,6 21,5 22 25,8 26 28 26,4 30,6 30 - 28,5 35 32,72 30 33,5 23 37 21,5 20 21,5 23 25,35 27,3 27,1 25 - 49 |
47 56 72 85,1 59,6 78 72 72 90,5 88 104 90 115 110 147 107,2 131 122,37 115 125,9 110 146 112,5 107 125 133 173,35 187,6 221,0 220 - 296,8 |
- - - - 1524 - 1524 1524 1624 1524 - 1524 1524 1524 - - - 1524 1524 1524 - - 1524 1524 1524 - 1524 - 1524 1524 - - |
2000 1524 2000 2500 1524 - 1524 2000 2000 2000 - 2000 2000 2000 - - - 2000 2000 2000 - - 2000 2000 2000 - 2Х1524 - 2Х2000 2Х2000 - - |
,кВА
Додаток 13 (продовження)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
ОДГ -20000/220 ОДГ -25000/220 ОДГ -30000/220 ОДТГ -30000/220 ОДТГ -33333/220 ОДГ -40000/220 ОДТГ -40000/220 ОДГ -46000/220 ОДТГ -46667/220 ОДГ -50000/220 ОДГ -60000/220 ОДТБ -60000/220 АОДТГ -60000/220 ОДТГА -80000/220 ОЦТГ -82500/220 АОДТН -95000/220 АДЦТГА -120000/220 ОДТГА -138000/220 ТДТНГ -20000/220 ТДТН -25000/220 ТРДН -32000/220 АТДТН -32000/220 ТДТН -40000/220 ТРДЦН -63000/220 ТДЦТН -63000/220 АТДЦТН -63000/220 ТДЦГ -90000/220 АТДЦТГ -90000/220 ТДГ -120000/220 АТДТГ -120000/220 ТДЦГ -125000/220 АТДЦТГ -125000/220 АТДЦТН -125000/220 ТДЦГ -180000/220 АТДЦТГ -180000/220 ТДЦГ -200000/220 АТДЦТН -200000/220 ТДЦГ -240000/220 ТДЦГ -220000/220 ТДЦГ -240000/220 АТДЦТГ -240000/220 ТДЦГ -250000/220 ТДЦ(ТЦ) -250000/220 ТДЦГ -250000/220 ТДЦГ -275000/220 ТДЦГ -360000/220 ТДЦГ -360000/220 ТДЦГ -360000/220 ТЦГ -360000/220 ТДЦ -400000/220 ТДЦ -400000/220 ТДЦ -630000/220 ТЦ -630000/220
АТДТГ -60000/330 АТДЦТГ -120000/330 АТДЦГ -120000/330 ТДЦГ -180000/330 ТДЦГ -200000/330 АТДЦТГ -240000/330 АТДЦГ -240000/330 ТДЦГ -250000/330 ТДЦГ -400000/330 ТЦ -1000000/330
АОДЦТГ -90000/500 ОДЦГ -135000/500 АОДЦТГ -135000/500 АОДТГ -135000/500 ОДЦ -210000/500 АОДЦТГ -250000/500 АОДЦТН(АОЦТН) АОДЦТН(АОЦТН) ОДЦГ -417000/500 АОДЦТН -417000/500 ТДЦ(ТЦ) -206000/500 АТДЦТН -250000/500 ТДЦГ -275000/500 ТДЦ (ТЦ) -400000/500 ТДЦ -400000/500
ТДЦ -400000/500 ТЦ -630000/500 |
20000 25000 30000 30000 33333 40000 40000 46000 46667 50000 60000 60000 60000 80000 82500 95000 120000 138000 20000 25000 32000 32000 40000 63000 63000 63000 90000 90000 120000 120000 125000 125000 125000 180000 180000 200000 200000 240000 220000 240000 240000 250000 250000 250000 275000 360000 360000 360000 360000 400000 400000 630000 630000
60000 120000 120000 180000 200000 240000 240000 250000 400000 1000000
90000 135000 135000 135000 210000 250000 267000 267000 417000 417000 206000 250000 275000 400000 400000
400000 630000 |
5,38 5,7 5,7 6,3 6,3 6,82 7,94 7,7 7,94 6,9 7,75 8,33 7,20 7,90 8,49 9,30 6,10 9,60 9,50 10,16 8,90 11,6 11,1 8,0 - 10,75 9,0 12,1 13,3 12,6 9,7 10,25 13,1 10,2 9,6 7,75 13,6 12,4 12,6 12,4 11,1 12,9 11,7 12,9 13,6 15,1 12,4 10,6 9,6 10,8 12,5 12,5 12,2
10,7 11,4 12,0 11,0 14,1 13,6 11 14,1 15,9 14,7
8,7 11,6 10,3 12,8 11,6 12 16,3 16,3 11,5 11,12 10,9 16,9 12,7 16,2 17,62 З охол. 12,0 без охол 16,2 13,75 |
4,9 4,9 4,96 5,95 6,32 5,2 6,23 5,43 6,32 5,5 5,5 6,33 5,50 5,50 4,35 5,82 6,50 6,30 5,50 5,12 5,50 5,70 5,40 5,55 - 5,3 6,1 8,2 7,47 7,7 5,7 5,49 6,0 6,7 5,70 4,17 6,0 7,8 6,5 7,8 7,3 6,9 5,65 6,9 5,7 9,8 6,12 5,0 4,44 8,5 4,48 6,8 5,19
7,6 5,6 4,4 7,2 6,2 7,0 8,5 6,2 7,1 5,0
5,7 6,2 6,3 8 6,2 6,2/7,7 10,6 6 7,8 8,45 6,8 6,8 3,93 7,8 6,9
7,8 7,07 |
7,94 7,9 7,61 8,06 8,065 8,005 8,215 7,4 8,77 7,86 8,0 8,39 8,0 7,60 8,25 8,3 8,60 8,7 7,9 8,40 8,35 7,6 7,51 8,60 - 7,65 7,10 7,60 7,85 7,6 7,6 7,26 8,05 7,30/4,76 7,60 7,42 8,15 6,3/4,2 6,23 6,3 7 7,5 7,8 7,5 7,2 7,7 8 7,75/5,53 8,4 7,98 7,97 7,7 8,1
8,7 7,9 9 7,57 8,3 8 7,52 8,3 8,9 8,5
10,5 10,5/4,75 10,1/4,76 10,58 10 10,2 10,2 10,1 10,9 11,59 10,25 9,96 5,3 9,9 9,9
9,9 10,3
|
69,6 75,4 64,9 66,8 65 60,5 75,3 67,3 76,2 70,3 59,8 90 67,0 67,0 119,0 - 90 91 65 - - - - - - - 102 94 125 100 112 101 - 152 114 203 - 197 207 197 154 163 - 163 190 229 230 229 220 220 - 300 -
80 117 122 154 165 152 165 185 268 400
120 165 152 160 165 170 - - 300 186 - - - - 350
- - |
30,6 34,4 35 51,4 50 45 59,2 53,7 61 55,9 55,4 72,5 49,0 49 96,4 - 75 75 42 - - - - - - - 83 75 101 74 95 84,1 - 126 97 174 - 168 174 168 125 148 - 148 161 195 200 - - 194 - 255 -
58 94 95 126 140 123 130 168 225 354
93 140 130 141 140 150 - - - 152 - - - - 266
- - |
31,1 33 33 47,6 47,5 37 53,5 41,1 51,4 41,6 42,3 59,3 44 45 61,8 - 49 63 50 50 50,5 61,0 61,9 41,0 - 57 39 45 80 62 50 52,1 - 60 49 38 - 63 61 63 62 36 41,7 36 47 67 63 - - 55 - 70 75
58 52 55 60 65 55 80 63 74 110
37 47 58 102 47 52 51 51 75 92 67 - - - 70
- - |
85 93,8 93 134,6 132,2 112 152,6 128,2 155,6 130,4 133,9 183 129 131 200 143 168 168 133 114,3 150 145,6 169,8 145 - 150 160 160 251 204 182 187,7 187 245 185 203 255 291 295 290 249 226 248 226 262 333 335 234 305 297 352 400 374,2
165 198 205 246 263 239 280 280 391 558
173 235 235 330 235 250 241 241 400 310 285 338 232 410(432) 410
410(432) 484 |
1524 1524 1690 1524 1435 1524 1524 - - 2500 1524 1524 1524 1524 1524 - 1524 1524 1524 - - - - - - - 1524 1524 1524 1524 1524 1524 - 1524 1524 1524 - 1524 1524 1524 1524 1524 - 1524 1524 1524 1524 - - 1524 - - -
1524 1524 1524 1524 1524 1524 1524 1524 1524 1524
1524 1524 1524 1524 1524 1524 - - 1524 1524 - - - - 1524
-
|
2000 2000 - 2500 2500 2500 2500 3000 2500 3000 2500 2500 2500 2500 2500 - 2500 2500 3000 - - - - - - - 2500 3000 2Х1524 3000 2Х2000 2 x 2000 - 2 x 2000 2 x 2000 2x2000 - 2x2000 2x2000 2x2000 2x2000 2x2000 - 2x2000 2x2000 2x2000 3x1524 - - 2x2000 - - -
3000 2x2000 2x2000 2x2000 2x2000 2x2000 2x2000 2x2000 2x2000 3x1524
2x2000 2x1524 2x1524 2x1524 2x1524 2x1524 - - 3x1524 2x1524 - - - - 3x1524
- |
Додаток 14.1

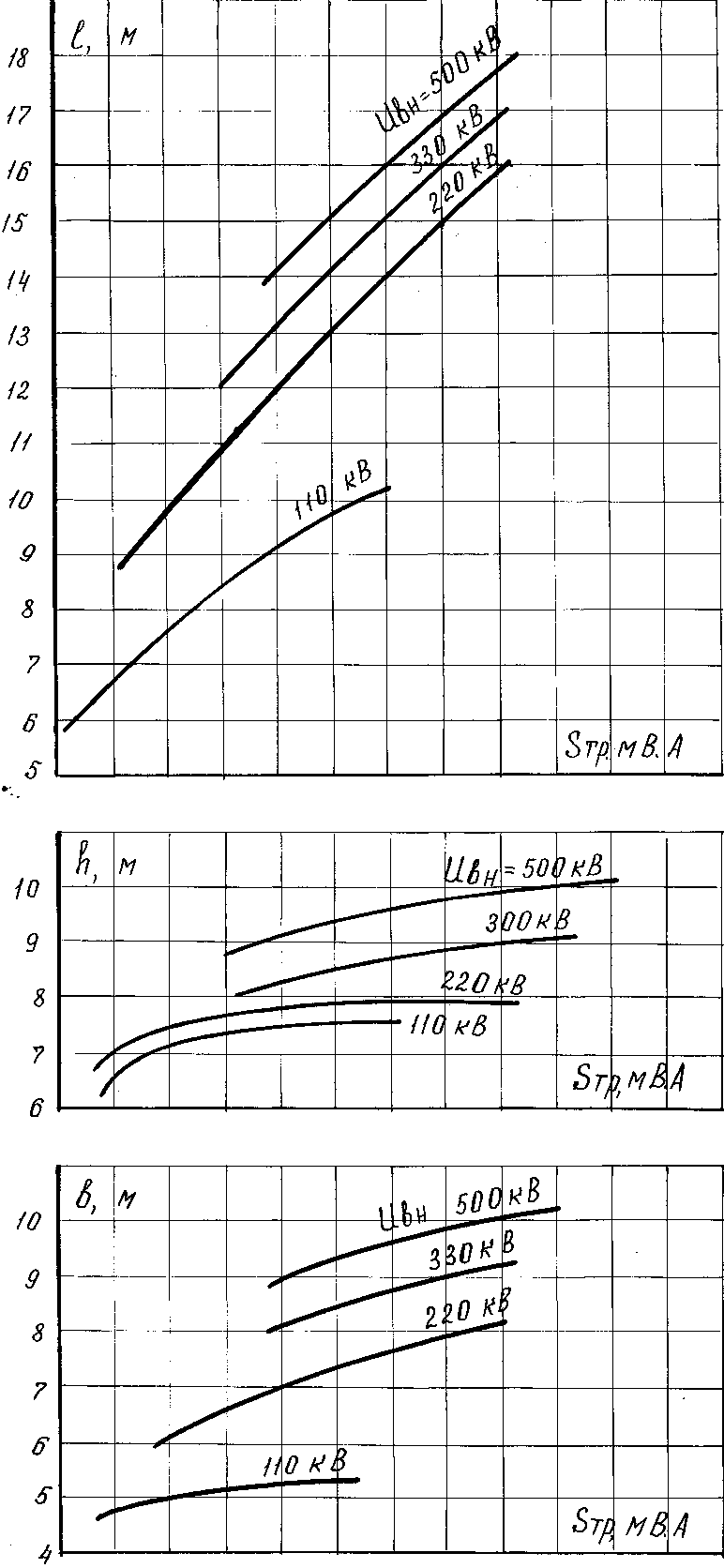

Розміри трьохфазних трансформаторів і автотрансформаторів (за (17))
Додаток 14.2

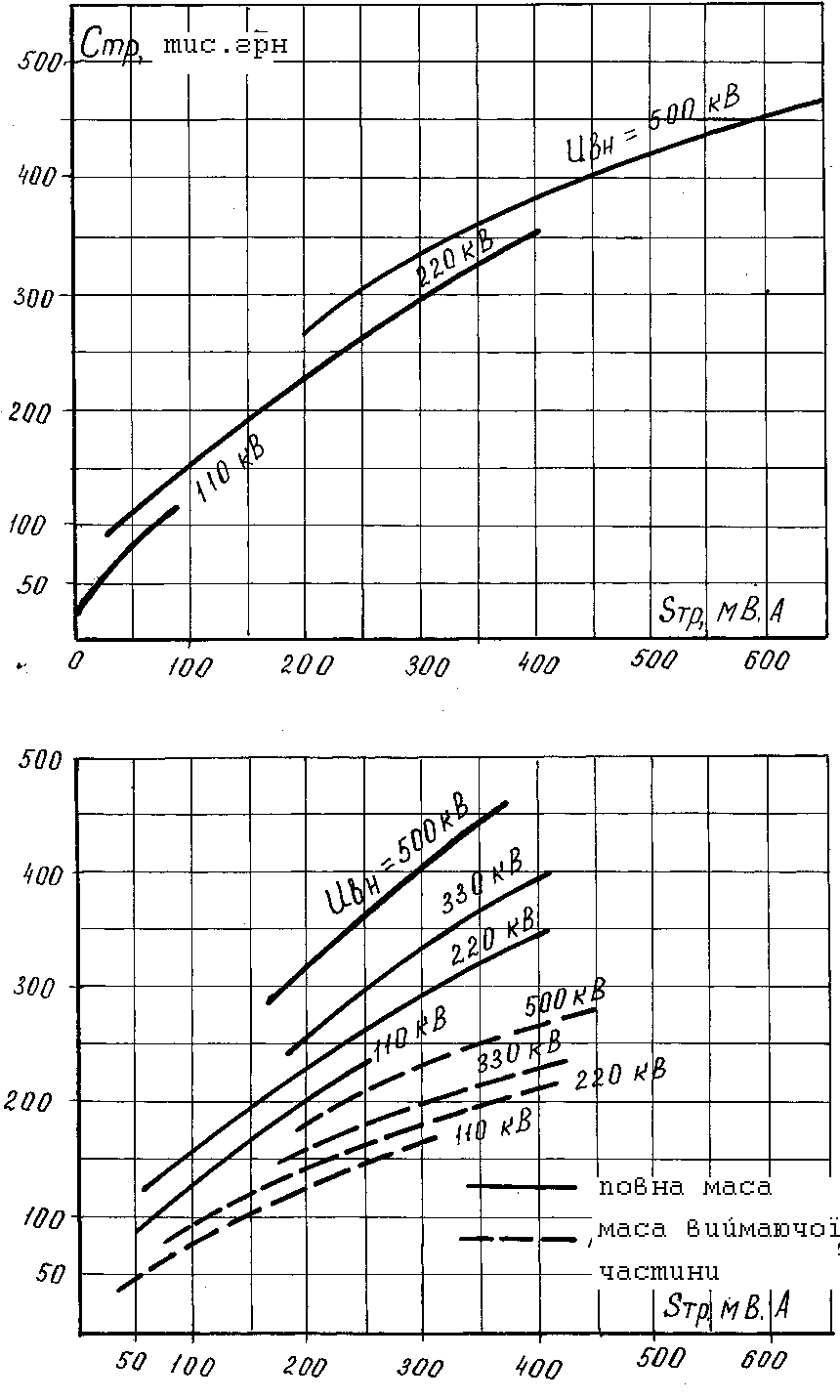

Маса і вартість трьохфазних трансформаторів і автотрансформаторів (за даними (17, 20))
Додаток 15.
Основні
параметри і розміри масло напірних
установок (МНУ) з номінальним тиском
котла Рк=40 кг/см
-
за даними (21, 22)
Тип МНУ (марка) |
Об’єм котлів-акумуляторів
|
Кількість котлів |
Амін, м |
Основні розміри, м, і маса, Т |
||||||||||||||
Котла акумулятора |
Масляного баку |
|||||||||||||||||
Об’єм
|
|
|
h |
D |
|
|
|
|
|
|
|
|
|
A |
||||
МНУ1-1/40 МНУ1,6-1/40 |
1 1,6 |
1 1 |
Відстань між котла-ми в осях при двох -котельному иконанні |
1 1,6 |
1,98 2,46 |
Відстань від підлоги до верху з’єднувального трубопроводу при двукот. Викон. |
0,35 0,385 |
0,96 1,04 |
0,98 1,085 |
1,3 1,45 |
1,5 1,7 |
1,8 |
1,97 |
1,6 |
1,77 |
0,9 |
0,99 |
1,25 |
МНУ2,5-1/40 МНУ4-1/40 |
2,5 4,0 |
1 1 |
2,5 4 |
3,1 3,47 |
0,44 0,45 |
1,148 1,356 |
1,2 1,4 |
1,55 1,7 |
2,2 3,7 |
2,2 |
2,41 |
1,8 |
2,01 |
1,0 |
1,15 |
1,42 |
||
МНУ5,6-1/40 МНУ8-1/40 |
5,6 8 |
1 1 |
5,6 8 |
3,67 3,67 |
0,5 0,58 |
1,56 1,86 |
1,59 1,9 |
1,8 2,4 |
4,6 5,5 |
2,5 |
2,74 |
2,5 |
2,74 |
1,14 |
1,3 |
1,6 |
||
МНУ10-1/40 МНУ12,5-1/40 |
10 12,5 |
1 1 |
10 12,5 |
3,79 3,95 |
0,65 0,72 |
2,064 2,28 |
2,1 2,31 |
2,65 2,9 |
7 9,0 |
2,8 |
3,04 |
2,8 |
3,04 |
1,46 |
1,6 |
1,8 |
||
МНУ16-2/40 МНУ20-2/40 |
16 20 |
2 2 |
2,4 2,6 |
8 10 |
3,7 3,82 |
3,59 3,63 |
0,61 0,675 |
1,86 2,064 |
1,9 2,1 |
2,4 2,65 |
11,4 13,6 |
3 |
3,24 |
3,3 |
3,54 |
1,86 |
2,0 |
2,0 |
МНУ25-2/40 МНУ30-2/40 |
25 30 |
2 2 |
2,9 3,25 |
12,5 15 |
3,97 4,04 |
3,685 3,8 |
0,765 0,82 |
2,28 2,48 |
2,31 2,52 |
2,9 3,25 |
17,8 21,2 |
3 |
3,24 |
4,0 |
4,24 |
2,34 |
2,5 |
1,9 |
Додаток 16
Таблиця-каталог мостових і козлових кранів (складена за даними (3, 7, 20))
№ п/п |
Тип крану |
Вантажо- під ємність головного гаку/допо- міжного Т,т |
Проліт
|
Висота підйом головного гаку/допо- міжного,
|
Тип ходової частини крану |
Н м |
м |
м |
F м |
м |
м |
м |
м |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
Мостові крани легкого режиму роботи |
75/20 80/20 100/20 125/50 125/30 150/30 160/30 200/30 250/30 300/30 320/30 350/40 400/40 450/50 450/100 500/50 500/125 |
10,5-31,5 10-34 10-34 10-34 10-34 10-34 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 9,5-33,5 |
Для всіх мостових кранів головний гак-25м (збільшена до 40м); допоміжний-27м (збільшена до 55м) |
4-х вісна (8 коліс – сх..а) |
3,7; 4,0 |
1,3 1,3 1,5 1,3 1,3 1,2 1,25 1,5 1,5 2,25 2,25 2,25 2,25 2,25 2,25 2,25 2,25 |
-0,2 -0,2 -0,2 -0,2 -0,5 -0,5 0,0 0,0 0,0 0,0 -0,85 -0,85 -0,85 -0,85 -0,85 -0,85 -0,85 |
0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 |
4,5 4,5 4,75 4,75 4,75 5,25 5,25 5,25 5,5 5,5 6,7 6,7 6,7 7,25 7,25 7,25 7,25 |
0,3 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,75 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 |
0,4 0,4 0,4 0,4 0,4 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 |
4,5 4,5 4,75 4,75 4,75 5,25 5,25 5,25 5,5 5,5 6,7 6,7 6,7 7,25 7,25 7,25 7,25 |
4,6; 4,8 |
|||||||||||||
8-ми вісна (16 коліс –сх.б) |
4,8; 5,2 |
||||||||||||
5,9 |
|||||||||||||
8,0 |
|||||||||||||
18 19 20 21 22 23 |
Козлові крани середнього і легкого режиму роботи |
20/- 2*20/2*20 2*37,5/20 150/40 2*125/20 500/50 |
6 10,5 12,5 17,0 13 20 |
35/- 38/38 32/- 16/29 21/40 44/60 |
|
|
1,84 2,5 0,5 3,5 6,25 3,5 |
1,84 2,0 0,5 3,2 1,9 2,2 |

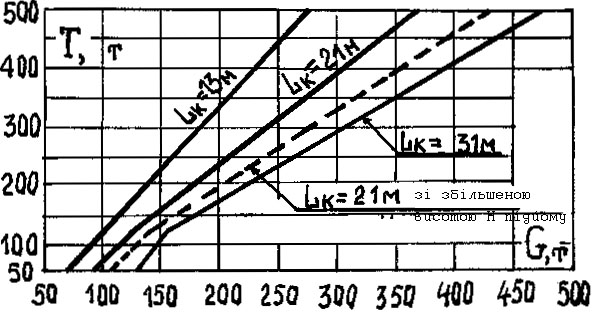

Маса мостових кранів |
||||
,
м
,м

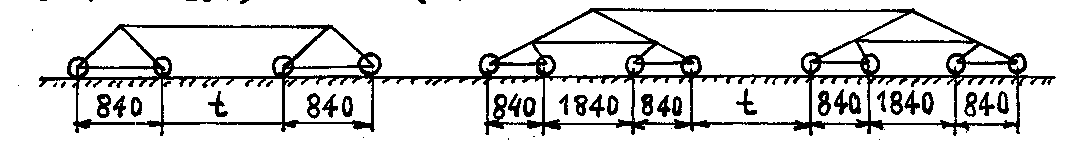

Схема ходової частини мостових кранів
Т=150т
;
Т>200т
Додаток 16 (продовження)
№ п/п |
Вк м |
t м |
м |
м |
м |
м |
Приближення гаків крану |
Приблизна маса крану G,
т, при
|
|||
головного |
допоміжного |
||||||||||
|
|
|
|
||||||||
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
9 9 9,5 9,5 9,5 10,5 10,5 10,5 11 11 13,4 13,4 13,4 14,5 14,5 14,5 14,5 |
4,5 4,5 4,5 4,5 4,5 5,8 5,8 2,0 2,0 2,0 2,0 2,0 2,0 2,75 2,75 2,75 2,75 |
|
|
|
|
2,7 2,7 2,7 2,7 2,7 2,7 3,2 3,2 3,2 3,8 3,8 3,8 3,8 4,2 4,2 4,2 4,2 |
1,9 1,9 1,9 1,9 1,9 1,9 2,5 2,5 2,5 3,3 3,3 3,3 3,3 4,2 4,2 4,2 4,2 |
1,4 1,4 1,4 1,4 1,4 1,4 1,8 1,8 1,8 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 |
3,2 3,2 3,2 3,2 3,2 3,2 3,9 3,9 3,9 4,7 4,7 4,7 4,7 6,2 6,2 6,2 6,2 |
80-140 80-140 90-160 100-165 100-165 130-230 130-230 150-260 160-300 180-320 190-350 200-360 230-390 270-420 300-450 350-500 350-500 |
18 19 20 21 22 23 |
8,73 11,76 19 18,2 28,3 15,75 |
4,6 9,9 13,9 4,75 17,8 4,85 |
7,5 13,5 14,3 28,5 16,8 24,9 |
7 9,7 18,51 9 26,5 13,5 |
10,34 8,5 10,62 13,5 19,0 15,15 |
12,87 11,84 14,2 15 26,5 21 |
2,25 2,25 2,4 3,0 3,0 5,7 |
1,8 1,8 1,6 2,25 2,5 4,8 |
2,25 2,25 2,0 2 2 2,3 |
1,8 1,8 2,0 2,25 4 7,2 |
|
Додаток 17.1
а-основні розміри дискових і шарових затворів (за даними (20, 21)) (читати сумісно з рис. 2.14)
Тип затвора |
Марка затвора |
Основні розміри в сантиметрах |
|
м |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Дискові з плоскоскошеним диском |
ЗД 130-35 |
130 |
|
155 |
25 |
70 |
120 |
204 |
226 |
130 |
115 |
|
70 |
38 |
|
1 |
35 |
3,8 |
5,8 |
ЗД 130-120 |
130 |
|
165 |
35 |
65 |
226 |
180 |
225 |
145 |
120 |
|
90 |
32 |
|
1 |
120 |
13 |
5,4 |
|
ЗД 160-55 |
160 |
|
182 |
50 |
91 |
137 |
276 |
262 |
160 |
134 |
|
100 |
32 |
|
1 |
55 |
18 |
5,5 |
|
ЗД 160-95 |
160 |
|
192 |
35 |
80 |
233 |
180 |
282 |
172 |
143 |
|
90 |
32 |
|
1 |
95 |
9 |
7,6 |
|
ЗД 160-120 |
160 |
|
192 |
40 |
80 |
254 |
192 |
282 |
172 |
160 |
|
90 |
32 |
|
1 |
120 |
7 |
7,7 |
|
ЗД 220-65 |
220 |
|
248 |
35 |
100 |
290 |
190 |
402 |
235 |
180 |
|
110 |
32 |
|
2 |
65 |
32 |
13 |
|
ЗД 220-75 |
220 |
|
253 |
35 |
100 |
298 |
180 |
356 |
235 |
180 |
|
110 |
32 |
|
1 |
75 |
10 |
12 |
|
ЗД 240-60 |
240 |
|
269 |
70 |
110 |
311 |
256 |
414 |
247 |
207 |
|
120 |
37 |
|
1 |
60 |
44 |
17 |
|
ЗД 260-120 |
260 |
|
290 |
60 |
120 |
330 |
305 |
417 |
260 |
230 |
|
120 |
60 |
|
1 |
120 |
29 |
21 |
|
ЗД 320-80 |
320 |
|
356 |
50 |
140 |
350 |
287 |
537 |
350 |
250 |
|
150 |
57 |
|
2 |
80 |
83 |
33 |
|
ЗД 600-120 |
600 |
|
655 |
80 |
280 |
360 |
538 |
838 |
600 |
441 |
|
220 |
106 |
|
2 |
120 |
180 |
160 |
|
шарові |
ЗД 130-950 |
130 |
278 |
167 |
40 |
154 |
- |
250 |
352 |
120 |
162 |
255 |
242 |
46 |
142 |
2 |
950 |
- |
43 |
ЗШ 180-175 |
180 |
370 |
210 |
50 |
190 |
223 |
266 |
460 |
200 |
210 |
307 |
270 |
46 |
141 |
2 |
375 |
42 |
64 |
|
ЗШ 300-550 |
300 |
522 |
369 |
80 |
270 |
313 |
488 |
774 |
324 |
350 |
480 |
414 |
85 |
107 |
2 |
550 |
90 |
270 |
|
ЗШ 420-400 |
420 |
775 |
470 |
110 |
390 |
417 |
634 |
- |
400 |
450 |
600 |
560 |
117 |
92 |
2 |
400 |
150 |
570 |
|
т
Час закриття – відкриття затворів 60-120 секунд.
б – стандартні розміри водопропускних прямокутних отворів (за СНиП П-50-74)
Проліт (ширина) отворів, м |
0,4 |
0,6 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,25 |
2,5 |
3,0 |
3,5 |
4 |
4,5 |
|
|
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
|
|
Висота отворів, м |
0,6 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
6,5 |
7 |
7,5 |
8 |
8,5 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Додаток 17.2

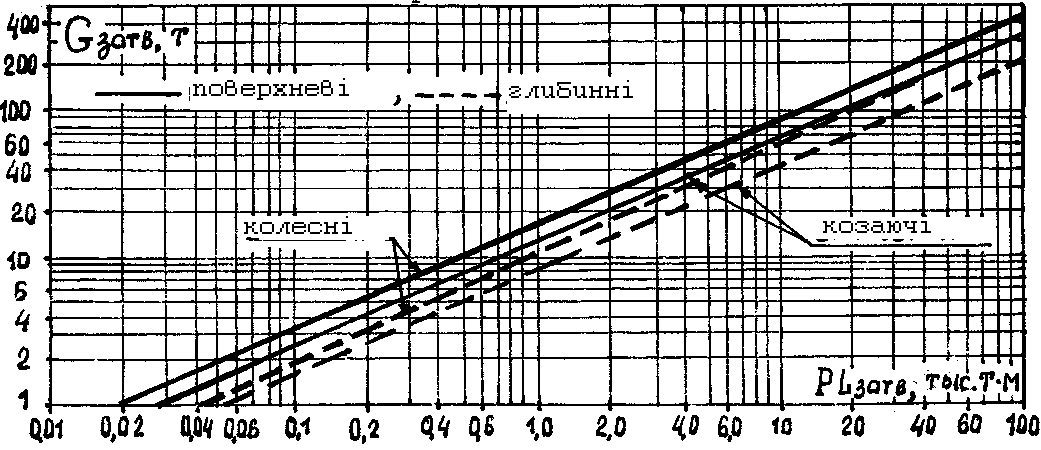

а-маса плоских затворів
б- маса сегментних затворів

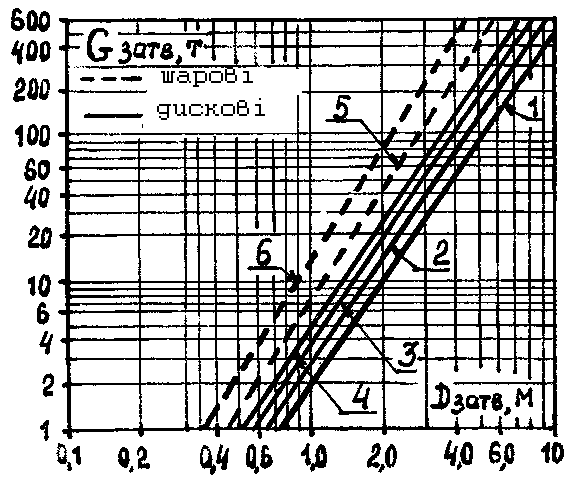

в-маса дискових і шарових затворів
Дискові затвори (ЗД):
при напорі Н=50-100м;
при Н=100-150м;
при напорі Н=150-200м;
при Н=200-250м;
Шарові затвори (ЗШ):
при Н=200-350м;
при Н>350м.
Додаток 18
Збільшені показники вартості деяких видів робіт і конструкції будівлі ГЕС (за СУПС-69 р., 1970, Минєнерго СССР, Гидропрект)
а)
Назва конструкції і робіт |
Вартість
1 м Грн.. |
Вартість 1 м готової будівлі, грн
|
Бетон в масиві глухої греблі, фундаментної плити основи, у водобої і т. д. |
38,3 |
- |
Бетон в складних тонких конструкціях: водоприймачах; підвідна частина ГЕС і т. д |
48,4 |
- |
Складні залізобетонні конструкції. Будівля ГЕС вбудованого типу (об’єм за внутрішнім обміром) |
115 - |
- 2,9 |
Підземна будівля ГЕС (об’єм за внутрішнім обміром) |
- |
86,9 |
Будівля ГЕС берегового типу об’ємом тис.м До25 Від25 до 50 Від 50 до 100 Більше 100 |
|
27,4 22,3 17,8 13,2 |
Будівля ГЕС пригребельного типу об’ємом тис.м До 50 Від 50 до 200 Більше 200 |
|
12,2 10,8 8,4 |
Приміщення підйомних механізмів (за внутрішнім обміром) |
- |
26 |
б- вартість земельно-складальних робіт в котлованах будівлі і каналах з погрузкою на транспорт і відвезенням на відстань до 3км, грн./ м
Група грунту |
І-ІІ |
ІІІ-У |
УІ |
ІУ |
У-УІ |
УІІ |
УШ |
ІХ |
Х |
ХІ |
|
Вартість м |
Без рихлення |
0,96 |
1,3-1,35 |
1,84 |
1,3 |
1,35-1,84 |
- |
- |
- |
- |
- |
З рихленням |
- |
- |
- |
1,6 |
1,7-2,2 |
1,8-2,35 |
2-2,5 |
2,3-2,8 |
2,8-3,3 |
3,4-3,9 |
|
Додаток 18(продовження)
