Додаток до методичних вказівок по виконанню курсового проекту на тему: "Машинна будівля гідроелектростанції комплексного гідровузла" з дисципліни "Гідроелектростанції" для студентів спеціальності 1203 2-ї спеціалізації - будівництво гідроелектростанцій



  Рівне – 1982

Додаток склав доцент кафедри гідроенергетики і гідравлічних машин канд.техн.наук Крисенков М.І.

ЗМІСТ ДОДАТКУ ст. П.1. Зведений графік областей застосування великих реактивних гідротурбін

(номеклатура турбін) ........................................................................................ 5 П.2.I. Часткові графіки областей застосування реактивних

-П.2.17 гідротурбін: ПЛ 10,15,20,30,40,50,60,70,80; РО 45,75,115,170,230,310, 400, 500 ............................................................ 6 П.2.18. Частковий графік областей застосування горизонтальних капсульних

гідротурбін .................................................................................................17 П.З. Номограма для визначення висоти відсмоктування гідротурбін .......... 18 П.4. Синхронна частота обертання гідроагрегатів ... ………………………..19 П.5.1. Основні розрахункові параметри і розміри реактивних гідротурбін ... 20 П.5.2. Типорозміри реактивних гідротурбін ..................................................... 23 П.6. Чиста маса гідротурбін в тонах (визначена за (21) при максимальному

напорі) …………………………………………………………………….24 П.7. Питома вартість гідротурбін в тис.грн. / т (визначена за формулами

(21) при максимальному напорі) ..............................................................25 П.8.1 .- Головні універсальні характеристики номенклатур них реактивних

- П.8.17. гідротурбін: ПЛ 10,15,20,30,40,50,60,70,80; РО45,75,115,176,230,

310,400,500 ……………………………………………………………... 26 П.9.1. Номограми для визначення розмірів залізобетонних турбінних камер

трапецеїдального перерізу ...................................................................... 50 II.9.2. Номограма для визначення розмірів металевих турбінних камер

круглого перерізу …………………………………………………….... 51 П.10. Таблиця-каталог вертикальних гідрогенераторів (складена за даними

( 7, 20, 21 )) ……………………………………………………………... 52 П.11. Таблиця-каталог гідрогенераторів капсульних агрегатів (складена за

даними ( 20, 21, 24 ) ………………………………………………….... 61 П.12.1. Маса в тоннах і питома вартість у тис.грн./т вертикальних

гідрогенераторів з повітряним охолодженням обмотки статора і

ротора потужністю 15-300мВ*А (за даними (21)) ………………..... 62 П.12.2. Маса в тоннах вертикальних гідрогенераторів з водяним

охолодженням обмотки статора і форсованим повітряним

охолодженням обмотки ротора потужністю 275-1000мВ*А (за

даними (21)…………………………………………………………… 63 П.12.3. Питома вартість в тис.грн./т вертикальних гідрогенераторів з

водяним охолодженням обмотки статора і форсованим повітряним

охолодженням обмотки ротора потужністю 275-1000 мВ*А (за

даними (21) …………………………………………………………….. 64 П.13. Таблиця-каталог високовольтних трансформаторів і

автотрансформаторів (складена за даними (7,10, 20) і методичних

вказівок М. Ф.Губина, видання МИСИ, М.,1974) …………………... 65

ст. П.14.1 Розміри трифазних трансформаторів і автотрансформаторів

за (17) ………………………………………………………………...... 70 П.14.2. Маса і вартість трифазних трансформаторів і автотрансформаторів

(за (17, 20 ))………………………………………………………….. ... 71 П.15. Основні параметри та розміри маслонапірних установок-МНУ (за

даними (21, 22))…………………………………………………….. ... 72 П. 16. Таблиця-каталог мостових і козлових кранів (складена за даними

(3, 7, 20)) …………………………………………………………........73 П.17.1. Основні розміри дискових і кульових затворів. Стандартні

розміри водопропускних прямокутних отворів ………………….... 75 П.17.2. Маса плоских, сегментних, дискових і кульових затворів .............. 76 П.18. Збільшені показники вартості деяких видів робіт і конструкцій

будівель ГЕС (по СУПС-69, 1970, Минэнерго СССР, ін-т

Гідропроект) …………………………………………………………. 77 П.19. Класи споруд будівель ГЕС ………………………………………….78

Додаток 1

Зведений графік областей застосування великих реактивних гідротурбін (номенклатура турбін)

Додаток 2.3.

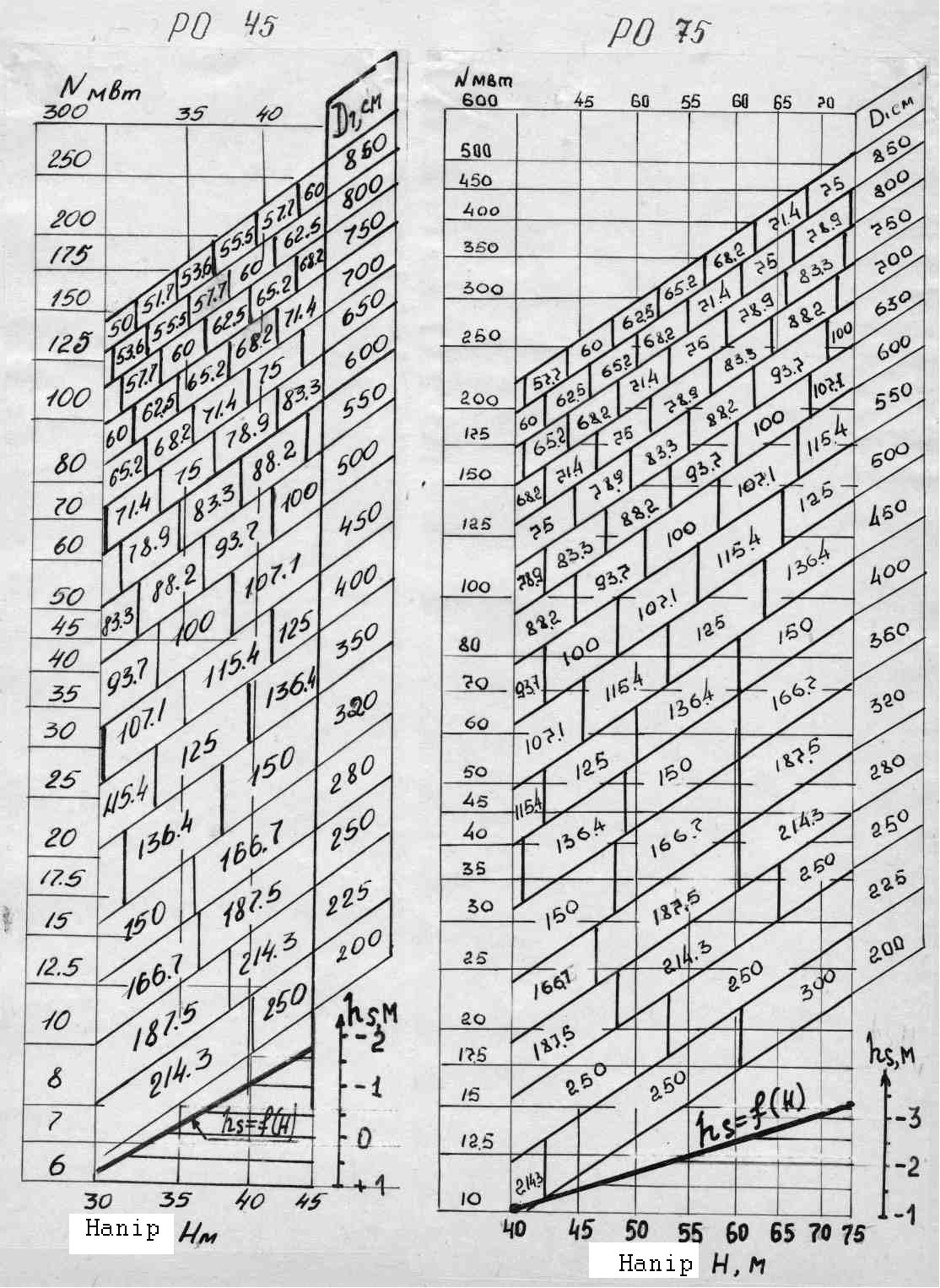

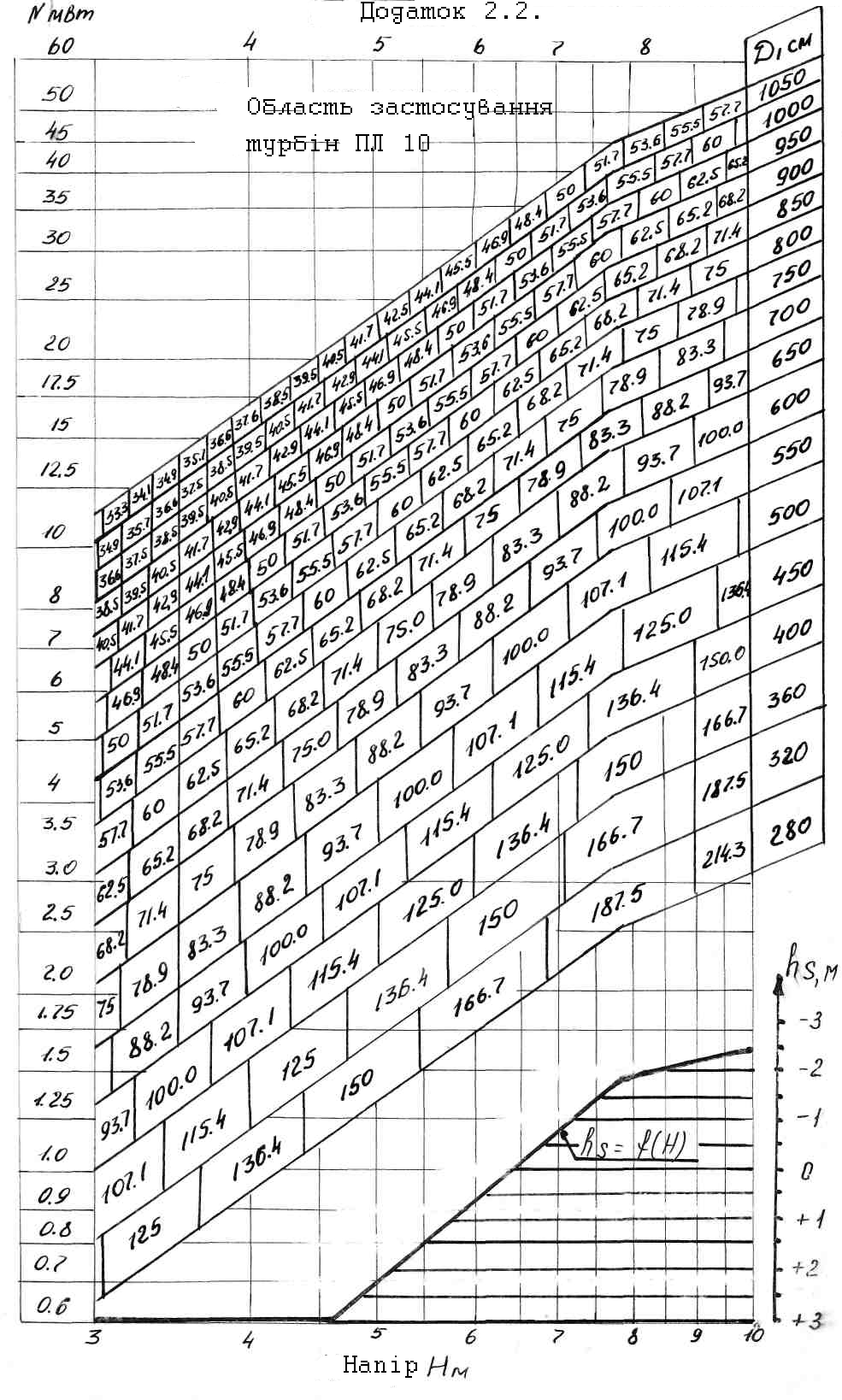

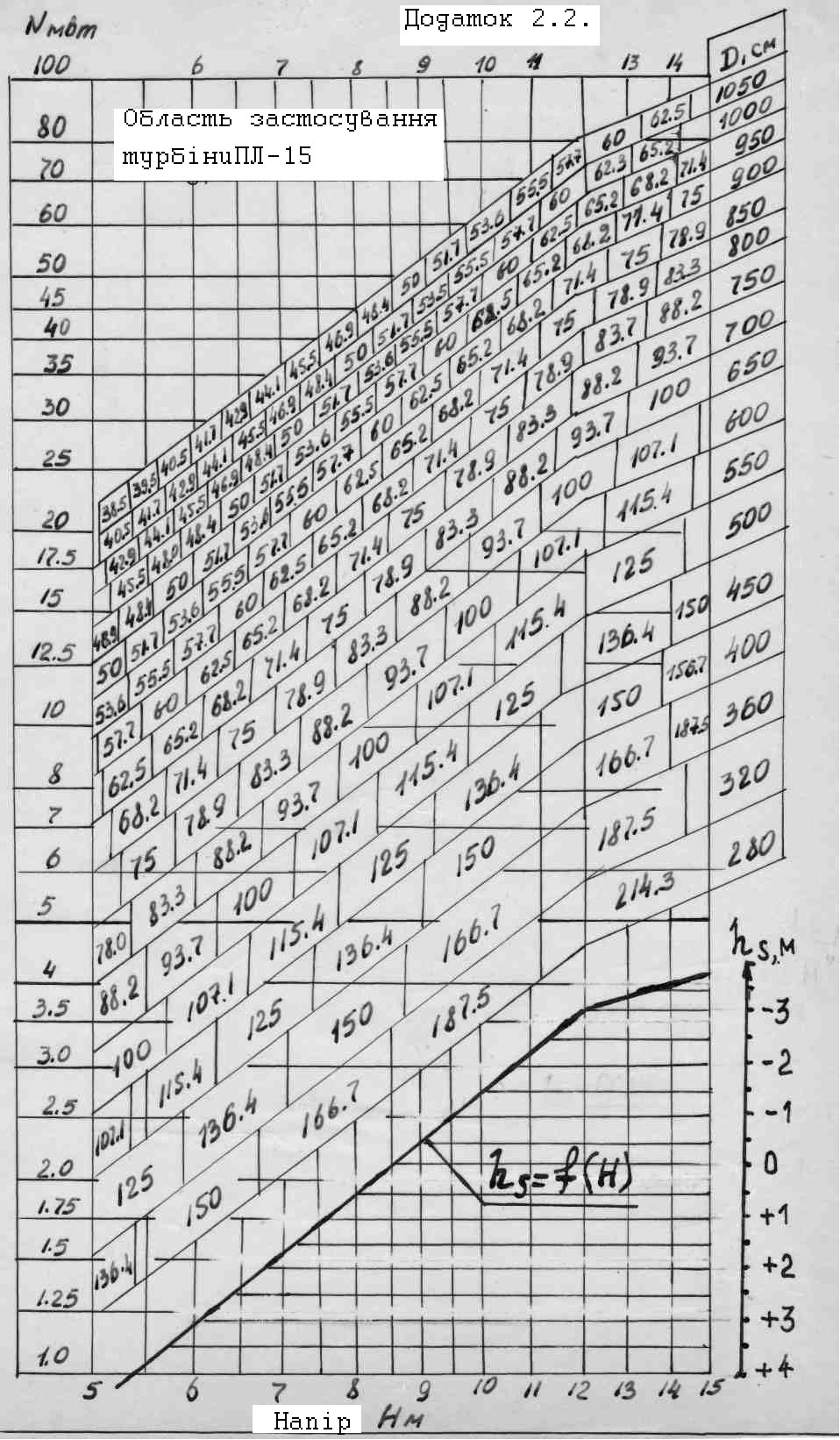

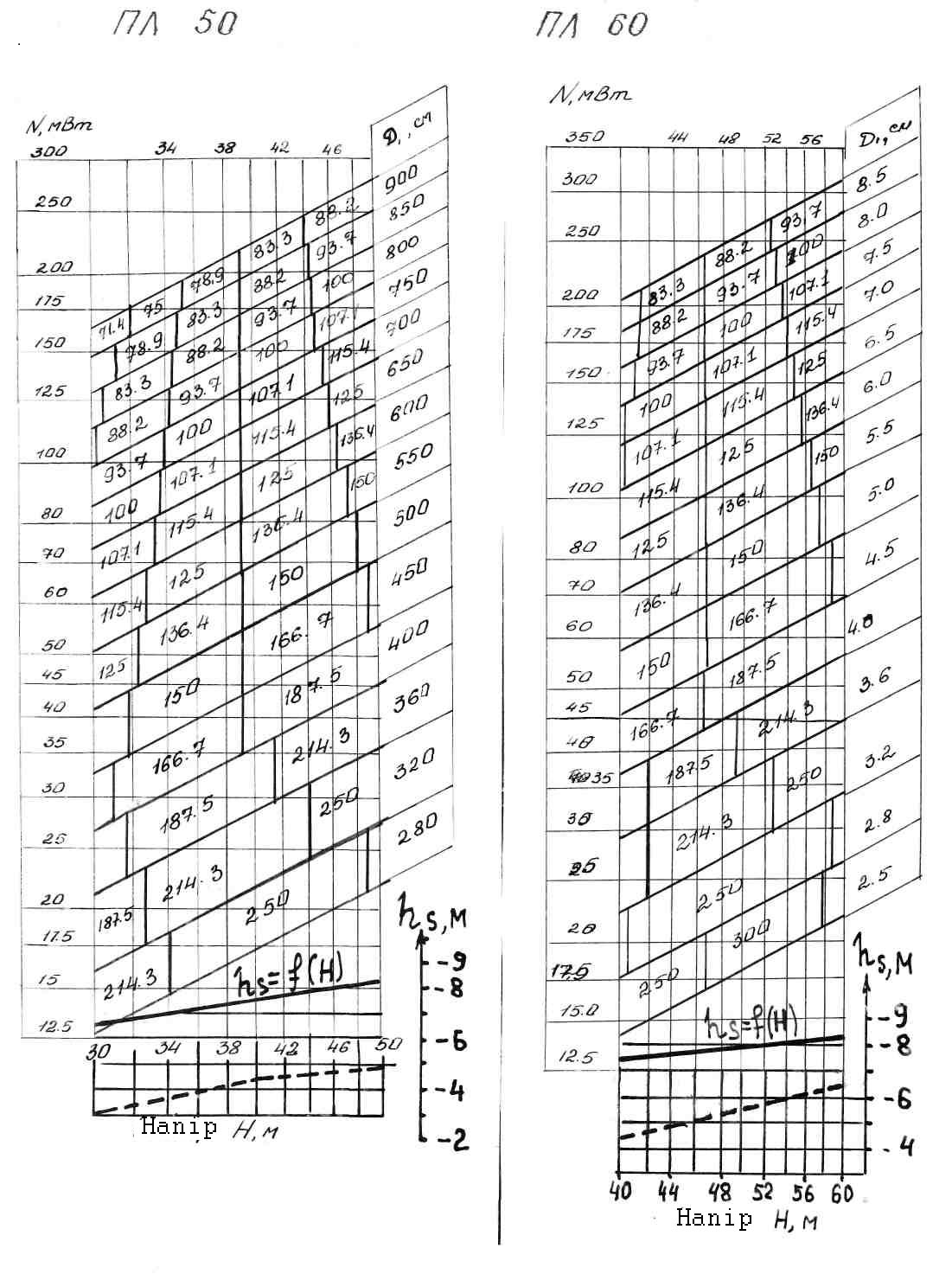

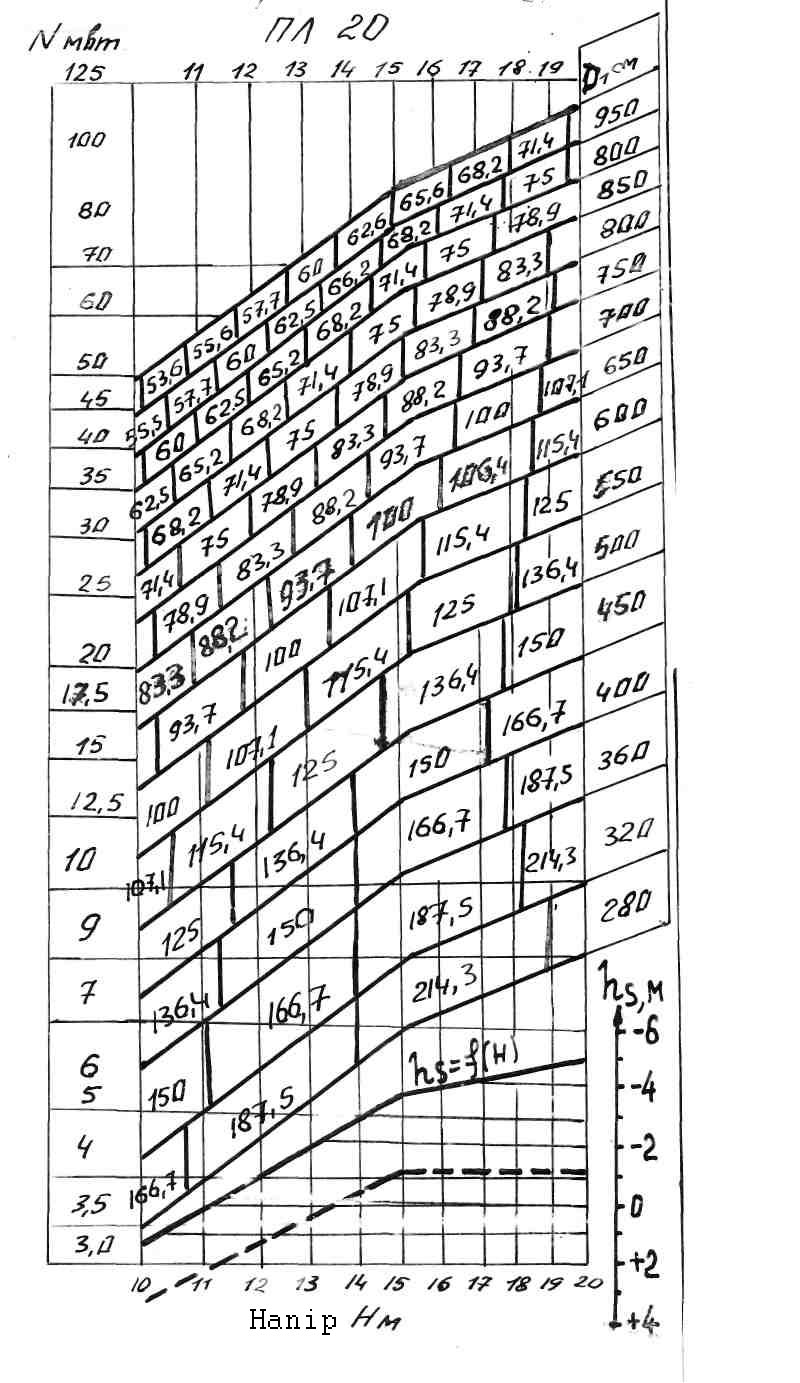

Область застосування турбіни

Додаток 2.4.

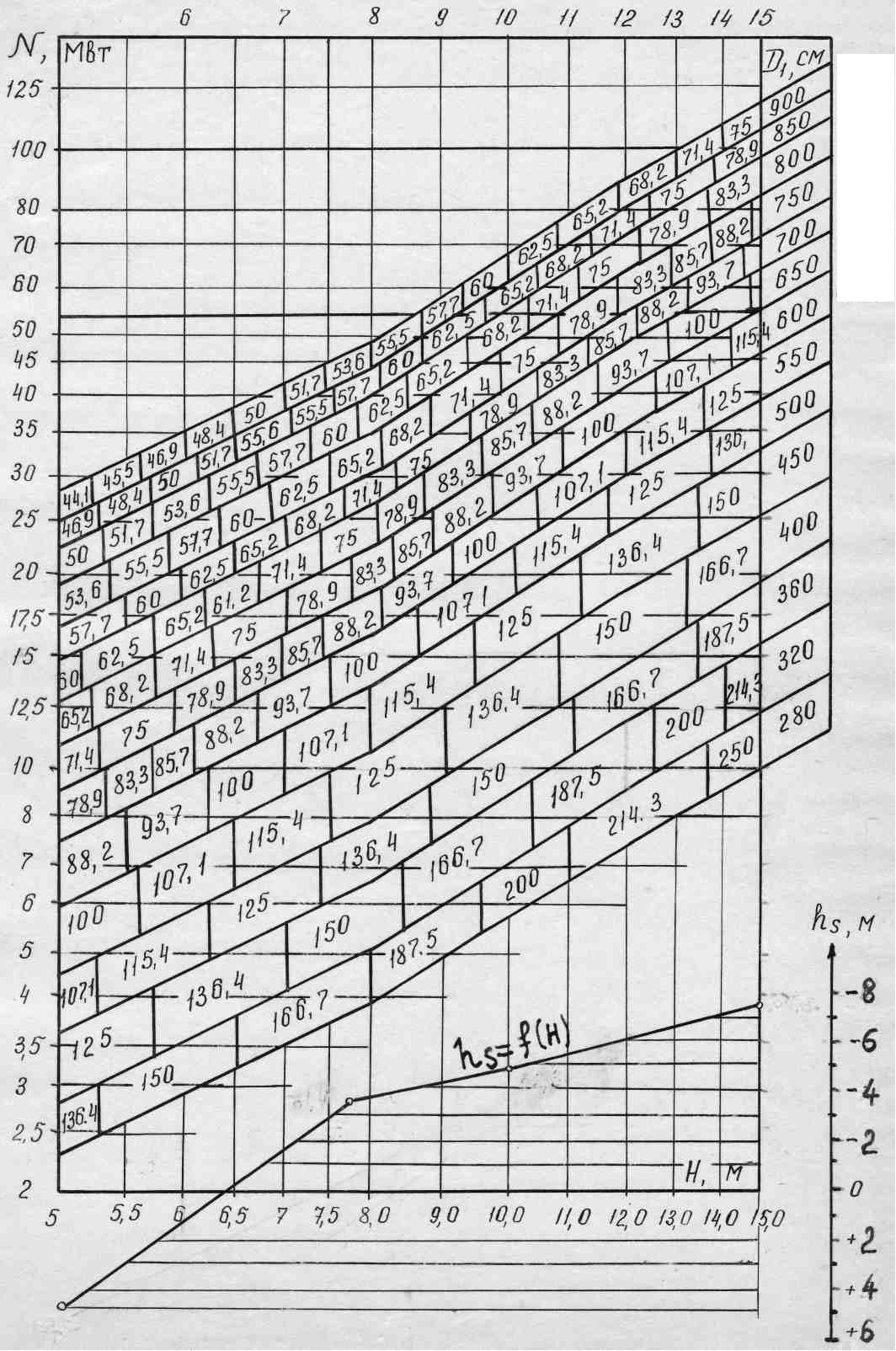

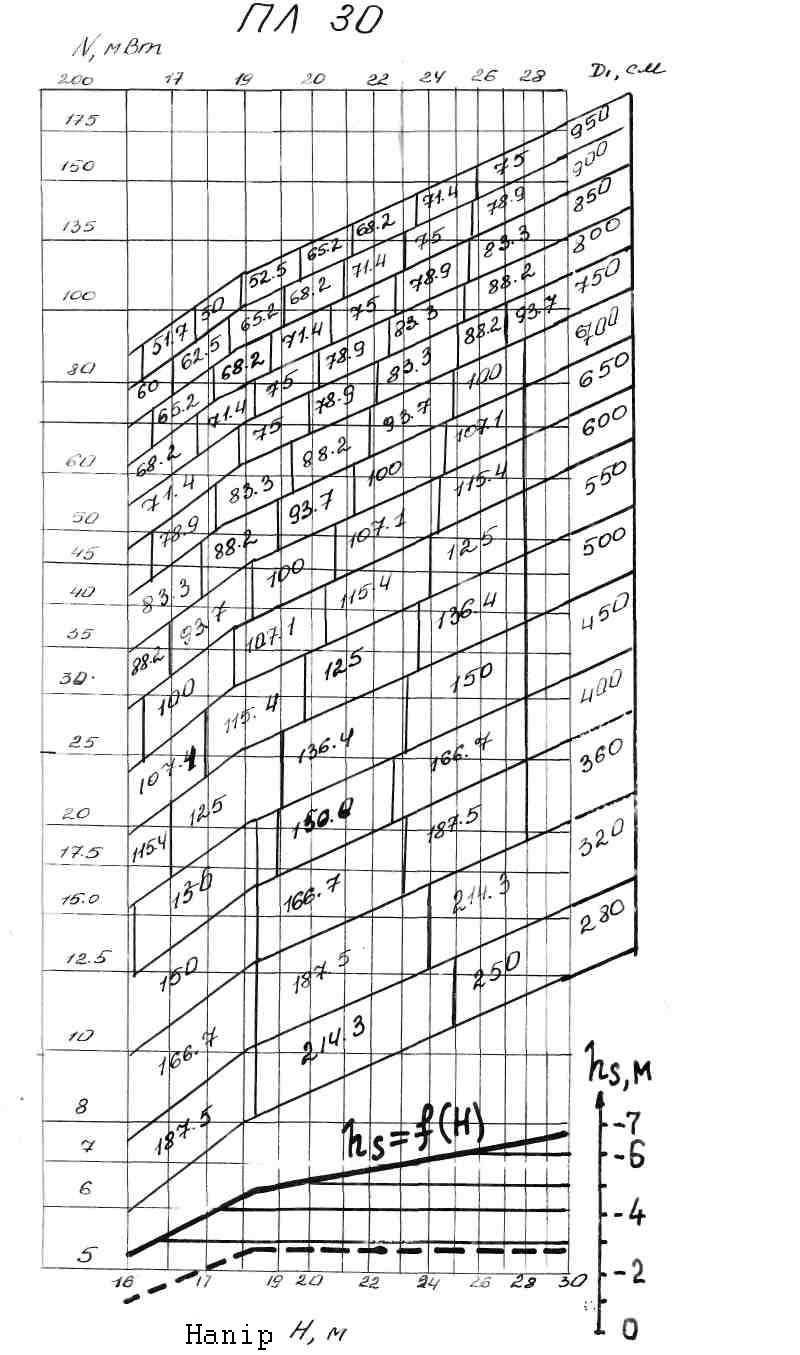

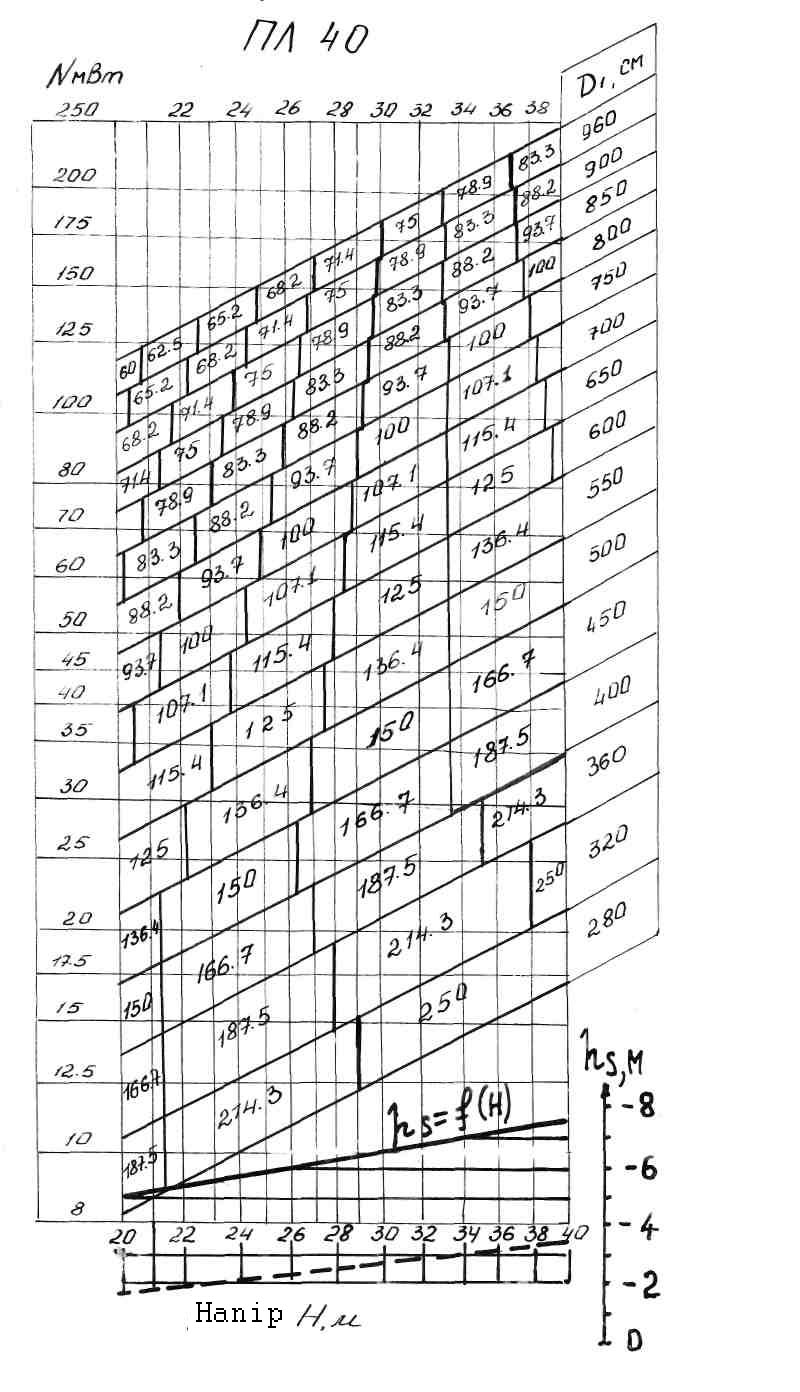

Область застосування турбіни

Додаток 2.5.

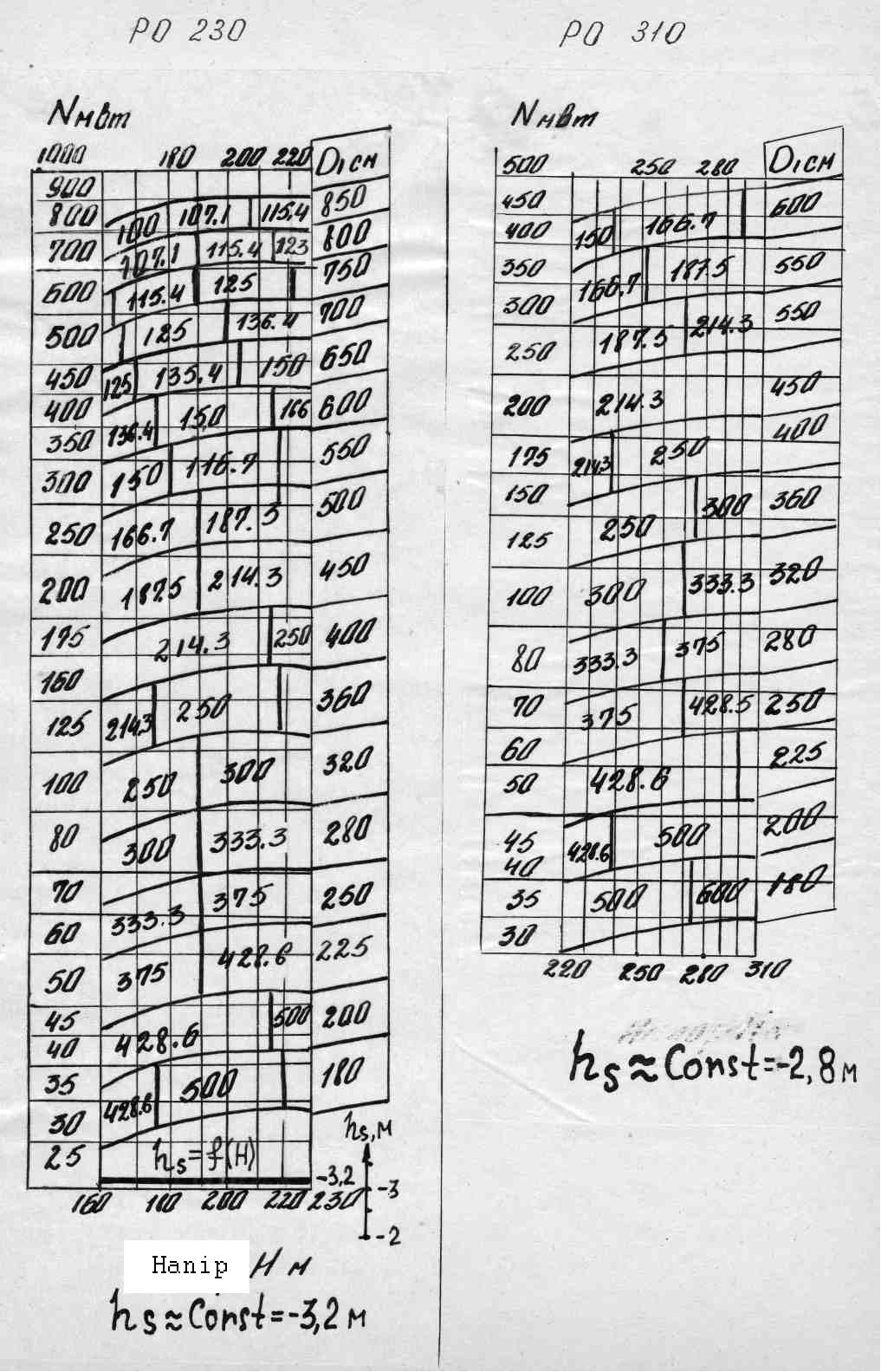

Область застосування турбіни

Додатки 2.6; 2.7.

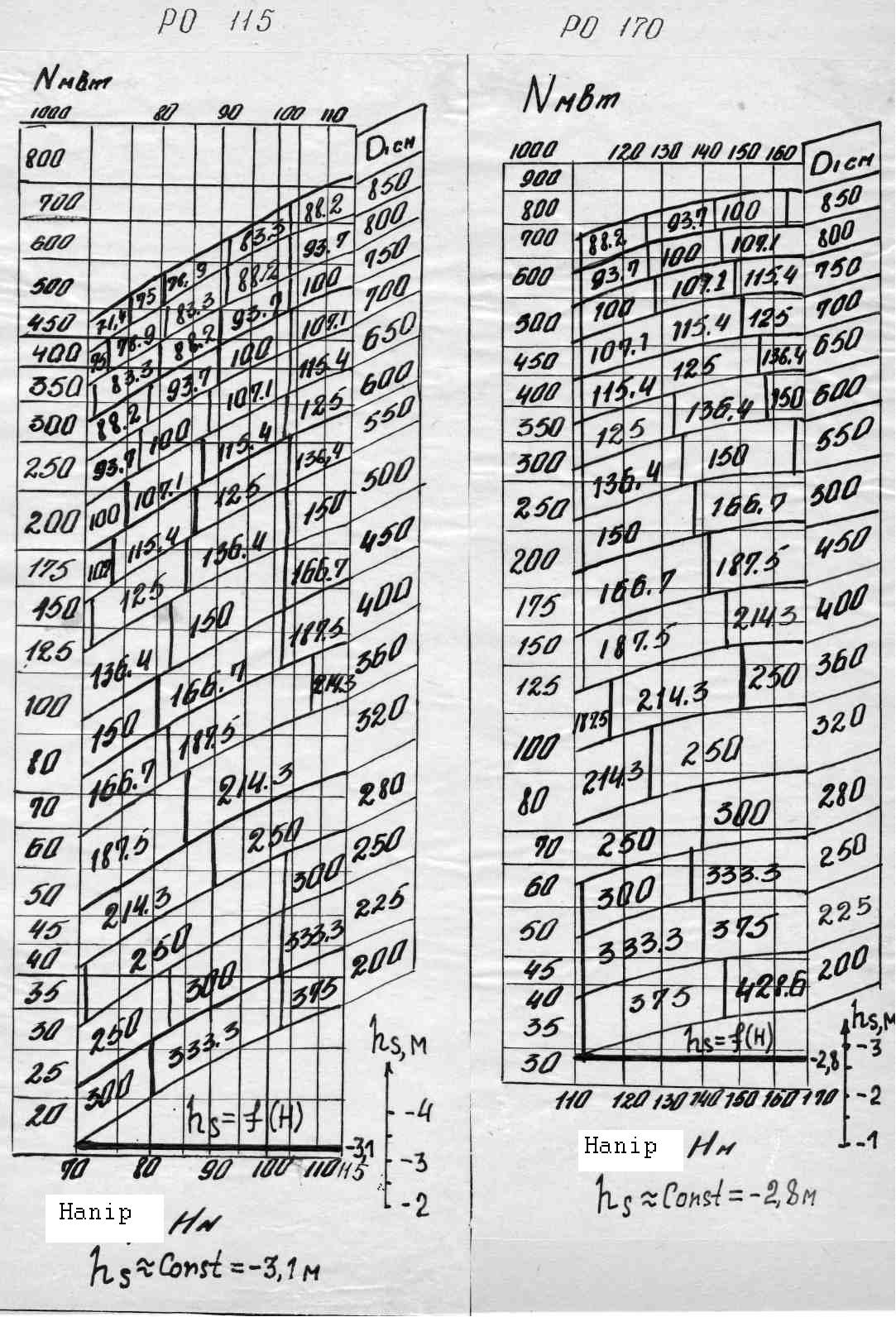

Область застосування турбіни

Додатки 2.8; 2.9.

Область застосування турбіни

Додатки 2.10; 2.11.

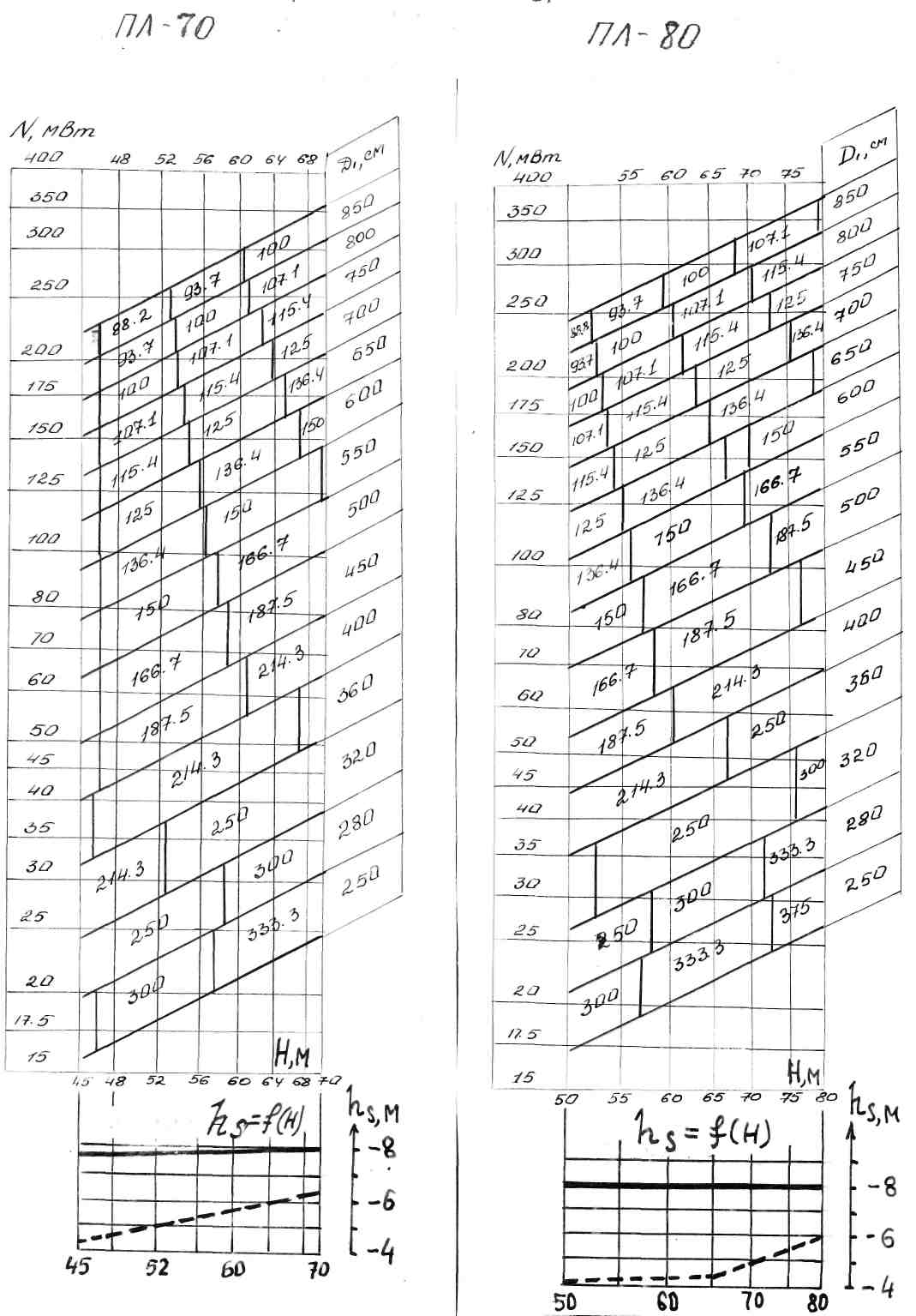

Область застосування турбіни

Додатки 2.12; 2.13.

Область застосування турбіни

Додатки 2.14; 2.15.

Область застосування турбіни

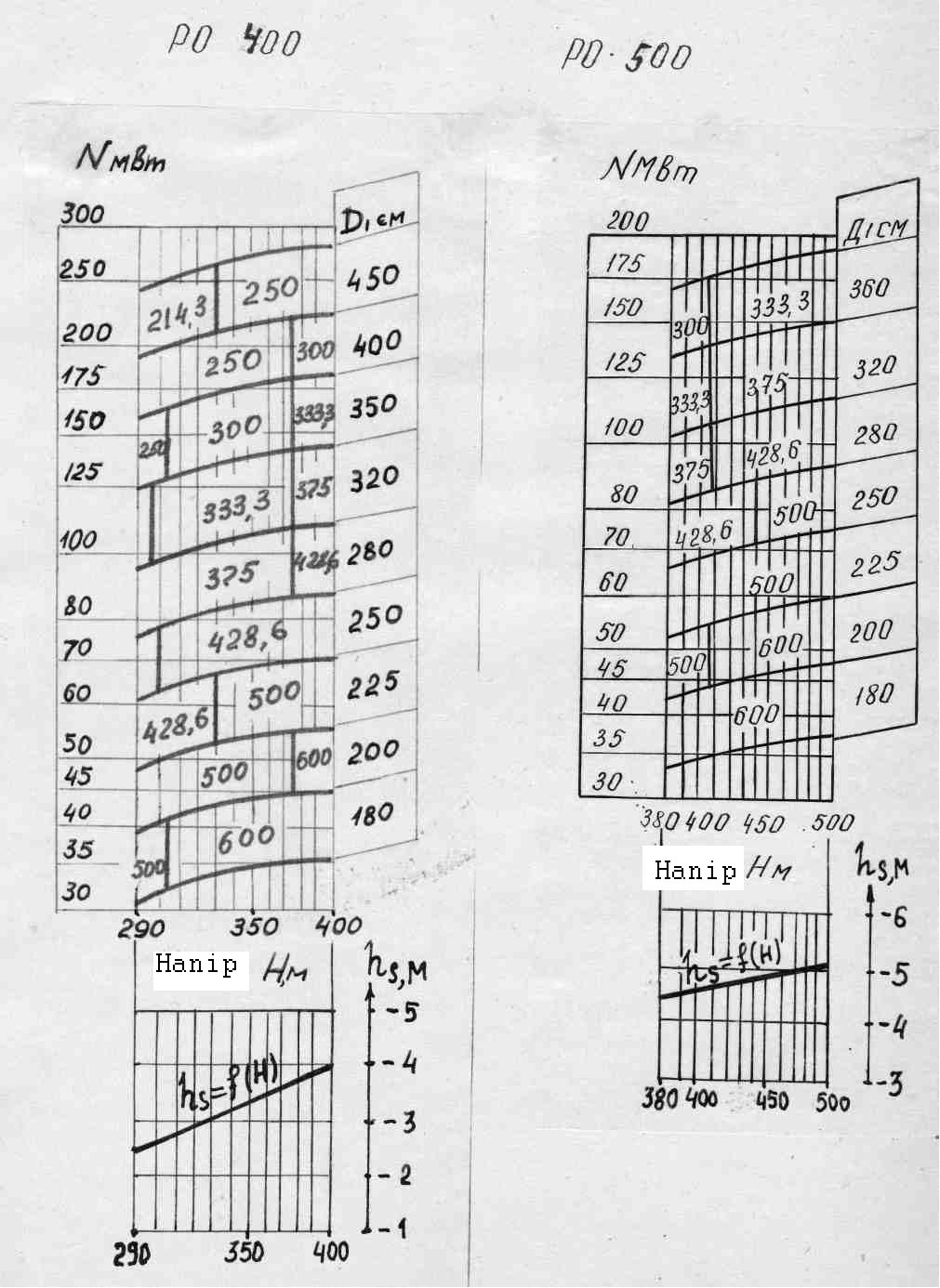

Додатки 2.16; 2.17.

Область застосування турбіни

Додаток 2.18

Область застосування горизонтальних капсульних гідротурбін

Додаток 3.1.

Номограма для визначення висоти відсмоктування поворотно-лопатевих і радіальних гідротурбін

Шкала напорів для РО турбін

Шкала напорів для ПЛ турбін

Додаток 3.2.

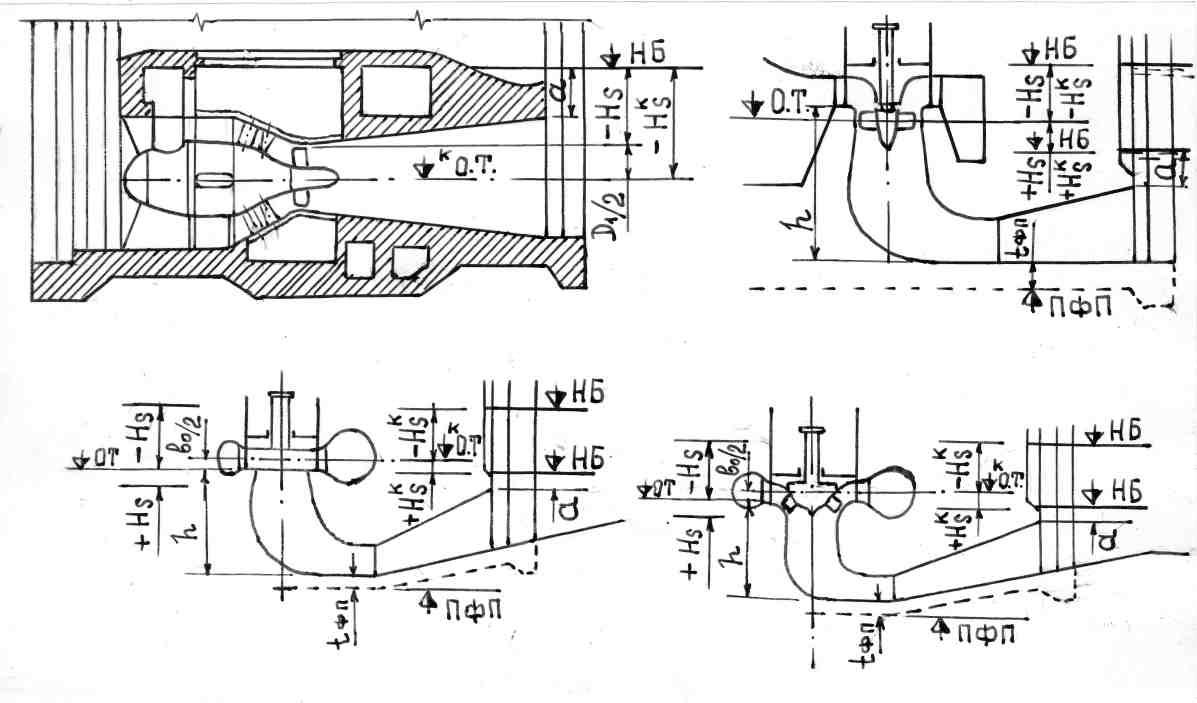

Висотне положення турбін різного типу

Додаток 4.

Синхронна частота обертання гідроагрегатів

Число полюсів ротора, Р	Синхронна частота обертання, ,об/хв	Р	, об/хв	Р	, об/хв
180 176 172 168 164 160 156 152 148 144 140 136 132 128 124	33,3 34,1 34,9 35,7 36,6 37,5 38,5 39,5 40,5 41,7 42,9 44,1 45,5 46,9 48,4	120 116 112 104 100 96 92 88 84 80 76 72 68 64 60	50 51,7 53,6 57,7 60,0 62,5 65,2 68,2 71,4 75 78,9 83,3 88,2 93,7 100	56 52 48 44 40 36 32 28 24 20 18 16 14 12 10	107,1 115,4 125 136,4 150 166,7 187,5 214,3 250 300 333,3 375 428,6 500 600

Додаток 5.1.

Основні розрахункові параметри і розміри номенклатурних гідротурбін

(читати сумісно з додаток 5.2 і рис. 2.5)

№ п.п.	Тип турбіни			Осьові поворотно-лопатеві ,ПЛ
				ПЛ 10	ПЛ 15	ПЛ 20	ПЛ 30
1	Діапазон напорів Нмин-Нмакс			3-10	5-15	10-20	15-30
2	Діаметр робочого колеса			2,8-10,5	2,8-10,5	2,8-10,5	2,8-9,5
3	Приведена частота обертання, об/хв	оптимальна		165	150	138	125
		розрахункова		180	160	152	140
4	Приведена витрата максимальна розрахункова,			2,25-1,9	2,13-1,85	2,04-1,71	1,94-1,43
5	Коефіцієнт кавітації σ при			1,4-1,275	1,0-0,84	0,832-0,68	0,75-0,505
6	Кількість лопатей робочого колеса			4	4	4	5(6)
7	Відносна * висота напрямного апарату ,			0,45 (0,4)	0,45 (0,4)	0,4	0,4 (0,375)
8	Діаметр втулки ,			0,33	0,35	0,37	0,41(0,43)
9	Діаметр цапфи,			0,28	0,3	0,32	0,36(0,38)
10	Висота втулки і обтікача,			0,31	0,33	0,35	0,4(0,42)
11	Розміри робочого колеса			0,21	0,21	0,21	0,21
				0,21	0,21	0,21	0,21
				0,97	0,97	0,97	0,97
12	Розміри спряжень поверхонь робочого колеса			0,50	0,50	0,50	0,50
				0,36	0,35	0,34	0,32(0,31)
				0,36	0,35	0,34	0,32(0,31)
13	Розміщеня колон статора і лопаток напрямного апарату (див.П.5.2.)		БТК	1,56	1,56	1,56	1,56
			МТК
			БТК	1,34	1,34	1,34	1,34
			МТК
				1,2	1,2	1,2	1,2
14	Висота кришки турбіни	В курсовому проекті для всіх типів вертикальних турбін можна прийняти 0,2-0,25
15	Кут нахилу осей лопаток діагональних турбін
16	Кут нахилу ЛНА капсульних турбін
17	Діаметр капсули
18	Діаметр робочого колеса моделі			0,46	0,46	0,46	0,46
19	Напір на моделі, Ндосл, м			3,5	2,5	3,5	4,0
20	Кількість лопаток НА моделі			32	32	32	24
