Задание № 2
Произвести
гидравлический расчет водопроводной

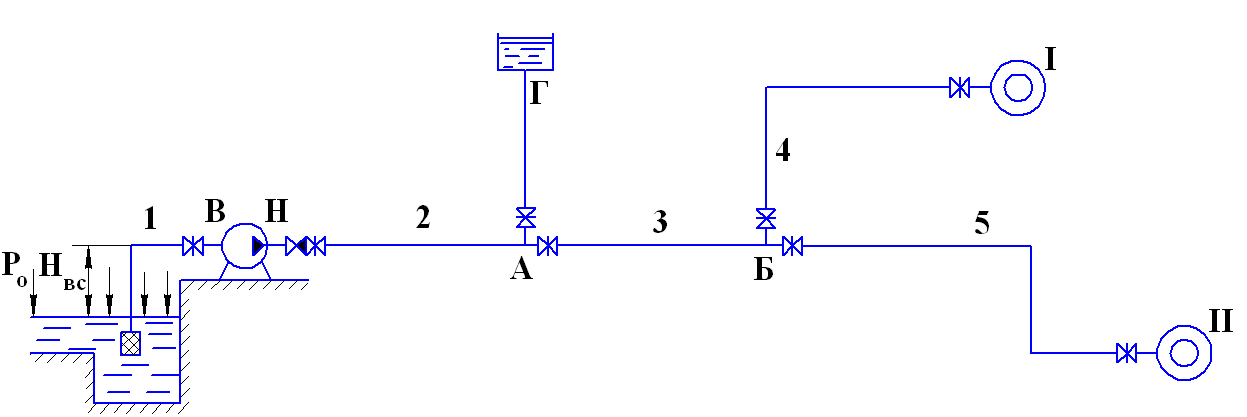

сети, выполненной из новых стальных
труб и показанной на эскизе. Определить
допустимую высоту всасывания, мощность
на валу насоса водозаборного колодца
и высоту водонапорной башни. Построить
пьезометрический график напорной части
водопровода. Коэффициент часовой
неравномерности водопотребления принять
равным
для всех потребителей. КПД насоса
ИСХОДНЫЕ ДАННЫЕ К ЗАДАНИЮ № 2
Наименование величин |
Размер-ность |
Обо- зна-чение |
ВАРИАНТЫ |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|||
Среднечасовые расходы воды у потребителей |
|
|
35 |
70 |
56 |
64 |
14 |
26 |
47 |
54 |
14 |
24 |
|
56 |
48 |
19 |
71 |
39 |
54 |
25 |
25 |
46 |
18 |
||
Избыточные давления у потребителей |
Па ∙ 103 |
|
115 |
130 |
105 |
150 |
270 |
60 |
210 |
200 |
220 |
100 |
|
160 |
115 |
80 |
50 |
110 |
50 |
100 |
120 |
120 |
110 |
||
Геометрические высоты характерных сечений |
м |
|
0,4 |
-1 |
0,5 |
-2 |
0,8 |
0,6 |
0 |
0,2 |
0,3 |
2 |
|
0 |
0,6 |
0 |
0,3 |
1,5 |
2,2 |
0,9 |
0,5 |
1,1 |
0,7 |
||
|
8 |
4 |
6 |
5 |
10 |
12 |
10 |
3 |
4 |
0 |
||
|
12 |
18 |
22 |
11 |
9 |
7 |
15 |
9 |
12 |
11 |
||
|
12 |
8 |
24 |
12 |
18 |
16 |
20 |
14 |
18 |
15 |
||
|
16 |
9 |
18 |
17 |
20 |
12 |
17 |
6 |
25 |
22 |
||
Геометрические длины участков |
м |
|
10 |
8 |
7 |
4 |
6 |
5 |
8 |
8 |
7 |
6 |
|
100 |
150 |
500 |
450 |
320 |
280 |
650 |
420 |
310 |
280 |
||
|
270 |
120 |
180 |
240 |
280 |
90 |
320 |
110 |
420 |
150 |
||
|
160 |
220 |
90 |
300 |
110 |
150 |
400 |
280 |
100 |
300 |
||
|
450 |
180 |
220 |
210 |
180 |
250 |
380 |
330 |
240 |
420 |
||
Температура воды |
°С |
|
8 |
9 |
10 |
12 |
13 |
14 |
15 |
17 |
20 |
24 |
Давление в водозаборном колодце |
Па ∙ 103 |
|
90 |
110 |
100 |
100 |
105 |
105 |
100 |
110 |
120 |
80 |
