Задание № 9
Произвести
гидравлический расчет водопроводной
сети, выполненной из асбоцементных
труб, бывших в употреблении, и показанной

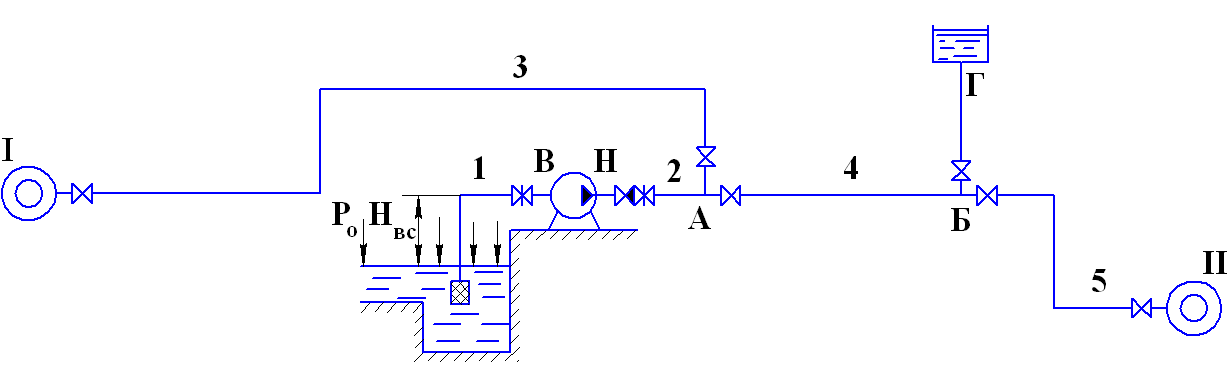

на эскизе. Определить допустимую высоту
всасывания, мощность на валу насоса
водозаборного колодца и высоту
водонапорной башни. Построить
пьезометрический график напорной части
водопровода. Коэффициент часовой
неравномерности водопотребления принять
равным
для всех потребителей. КПД насоса
ИСХОДНЫЕ ДАННЫЕ К ЗАДАНИЮ № 9
Наименование величин |
Размер-ность |
Обо-зна-чение |
ВАРИАНТЫ |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|||
Среднечасовые расходы воды у потребителей |
|
|
25 |
28 |
26 |
31 |
37 |
32 |
34 |
36 |
30 |
31 |
|
36 |
30 |
31 |
20 |
22 |
25 |
19 |
18 |
16 |
19 |
||
Избыточные давления у потребителей |
Па ∙ 103 |
|
100 |
80 |
60 |
40 |
50 |
120 |
140 |
150 |
160 |
140 |
|
180 |
120 |
50 |
80 |
100 |
110 |
90 |
80 |
70 |
80 |
||
Геометрические высоты характерных сечений |
м |
|
0,2 |
0,3 |
0,4 |
0,1 |
0 |
0 |
0 |
0,2 |
0,1 |
0,3 |
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
2 |
3 |
||
|
7 |
2 |
6 |
8 |
9 |
4 |
11 |
12 |
15 |
10 |
||
|
10 |
12 |
14 |
16 |
13 |
11 |
15 |
17 |
18 |
20 |
||
|
25 |
18 |
17 |
20 |
16 |
15 |
21 |
22 |
24 |
28 |
||
|
10 |
10 |
12 |
12 |
14 |
14 |
16 |
16 |
18 |
18 |
||
Геометрические длины участков |
м |
|
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
8 |
|
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
||
|
280 |
270 |
260 |
250 |
240 |
230 |
310 |
300 |
290 |
280 |
||
|
440 |
430 |
420 |
410 |
400 |
390 |
380 |
370 |
360 |
350 |
||
|
160 |
150 |
160 |
150 |
170 |
180 |
170 |
180 |
190 |
110 |
||
Температура воды |
°С |
|
5 |
7 |
9 |
11 |
13 |
15 |
20 |
25 |
30 |
35 |
Давление в водозаборном колодце |
Па ∙ 103 |
|
90 |
80 |
70 |
60 |
50 |
95 |
85 |
75 |
65 |
55 |
