Виконання роботи
1. Загальні положення
Роз'ємними
називаються сполуки - це такі сполуки,
які легко розбираються на окремі деталі.
До них відносяться з'єднання на різьбі
(за допомогою фітингів) і фланцеві.
З'єднання труб на фітинга використовують
для труб з різьбою на кінцях. При цьому
застосовують фітинги - фасонні з'єднувальні
частини, які виготовляються з ковкого
чавуну, сталі, пластмаси. Їх використання
дає можливість з'єднувати труби під
потрібним кутом, робити необхідні
відгалуження, переходи від одного
діаметра труби до іншого.
Метрична різьба має в профілі вид рівностороннього трикутника з кутом при вершині, рівному 60 °. Вершини виступів сполучаються гвинта і гайки зрізані. Характеризується метрична різьба діаметром гвинта в міліметрах і кроком різьблення в міліметрах.
Дюймова різьба має в профілі такий же вигляд, як метрична різьба, але у неї кут при вершині дорівнює 55 °. Характеризується ця різьба числом ниток на один дюйм і зовнішнім діаметром в дюймах або частках дюйма. Дюймова різьба ділиться на трубну і кріпильну.

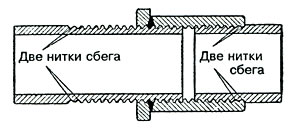

З’єднання труб за допомогою згону виконується так.
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

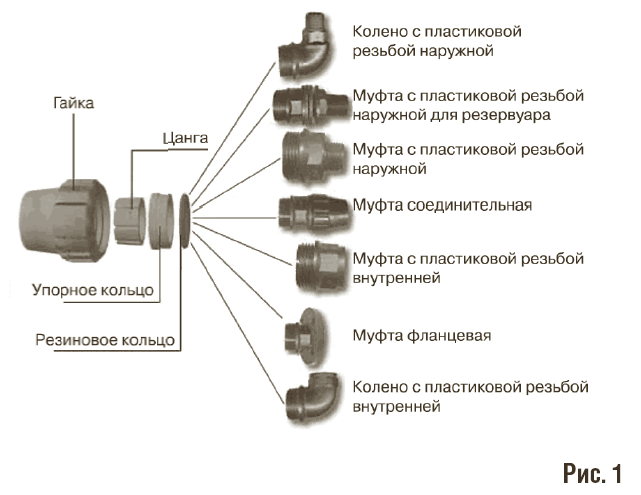

Зєднання неметалевих труб
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Р
екомендації
корисні
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Виконати зєднання металевих труб
Виконати зєднання неметалевих труб
Провести аналіз якості виконаних робіт.
Висновок: ________________________________________________________________
____________________________________________________________________________________________________________________________________________________
Контрольні запитання
1.Чим дюймова різьба відрізняється від метричної?
2. Послідовність з’єднання труб за допомогою згону?
3.Як здійснюється ущільнення різьбових з’єднань?
4.Перелік операцій при ремонті фланцевого з’єднання?
5. Послідовність операцій при з’єднанні неметалевих труб?
Практичне заняття 4
Ремонт запірно-регулюючої арматури
Мета: Знати Правила безпеки праці. Діагностику, підготовку та виконання ремонту запірно-регулюючої арматури. Технологію виконання відповідних робіт.
Вміти Виконати ревізію запірної арматури, притирання клинів, збирання деталей, провести випробування на герметичність.
МТЗ: запірно-регулююча арматура, ГРП, монтажний інструмент, ущільнюючий матеріал, Літол-24. Спецодяг.
Література: internet
