Лабораторная работа №1 Тема: Системные устройства пк Цель: Исследование характеристик компьютерной системы
Из нескольких семейств персональных компьютеров наибольшую популярность и распространение во всем мире получили так называемые IBM РС - совместимые ПК (сокращенно РС – от англ. Personal Computer ). Во многом это обусловлено тем, что компоненты для сборки компьютеров (комплектующие) и периферийные устройства к ним выпускаются большим количеством независимых фирм-производителей.
Cпособы подключения и взаимодействия комплектующих и устройств, так называемые интерфейсы, стандартизованы международными органами (комиссиями, консорциумами, объединениями и пр.) с участием фирм-производителей. Поэтому на компьютерном рынке всегда имеется большое количество разнообразных устройств для создания недорогого и эффективно работающего ПК. Конкуренция между фирмами постоянно подстегивает создание новых, все более совершенных устройств, заставляет тщательно контролировать качество продукции и снижать цены.
Ниже приведен обзор комплектующих системного блока ПК с кратким описанием назначения, возможностей и технических характеристик. Основными названы те устройства, без которых компьютер работать не может и которые обязательно присутствуют в системном блоке.
М
атеринская
плата (MB)
Основное устройство системного блока ПК. Большая печатная плата с электронными компонентами компьютера и разъёмами (слотами) для установки процессора, памяти, других плат; подключения кабелей, ведущих к дискам, блоку питания и другим устройствам.
Материнская плата устанавливается в корпус системного блока и обеспечивает взаимодействие всех находящихся в нем, а также внешних (периферийных) устройств. Возможность установки и подключения тех или иных устройств во многом определяется именно характеристиками и возможностями материнской платы.
Существуют модели материнских плат, которые содержат в своем составе функциональные модули, заменяющие другие комплектующие. Например, с материнской платой могут быть интегрированы звуковая карта, сетевая карта, видеокарта или модем.
Основные характеристики:
Фирма-производитель.
Модель.
Тип разъема под процессор.
Базовый набор микросхем (chipset).
Форм-фактор. Например, АТХ, АТ, microATX, flexATX , NLX.
Максимально возможная частота центральной шины (FSB).
Количество и тип слотов расширения
Наличие и тип интегрированных устройств.

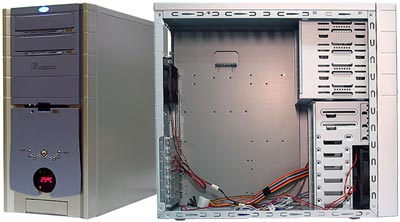

Корпус с блоком питания
Основное
устройство
системного
блока
ПК. Имеет
специальные
отсеки
и
посадочные
места
для
монтажа
всех
остальных
комплектующих;
блок
питания
(БП)
обеспечивает
их
необходимым
электропитанием.
Корпус
вместе
с
материнской
платой
образуют
так
называемую
платформу,
определяющую
возможности
наращивания
конфигурации
компьютера
и
подключения
к нему
д
ополнительных
внешних
устройств.
Основные характеристики:
Вариант исполнения рамы корпуса. Например, DESKTOP, MINITOWER, MIDITOWER, BIGTOWER. SERVER.
Форм-фактор.Например, АТХ, АТ, microATX, flexATX , NLX.
Модель.
Мощность блока питания.
