3.5. Загальна методика вимірювання тиску
Вибір для використовування певного типу манометра залежить передусім від значення вимірюваного тиску, потрібної точності та надійності вимірювань, а також від фізико-механічних властивостей середовища.
Д
опустимий
робочий тиск в середовищі не повинен
перевищувати 3/4 верхньої межі
вимірювань манометру, а у випадку
змінного тиску — 2/3.
В якості пристроїв для відбирання тиску із середовища використовують трубки діаметром 10-12 мм, які називають імпульсними. Імпульсні трубки бажано розміщувати на відносно рівних (горизонтальних або з невеликим нахилом) ділянках трубопроводу. У випадках вимірювання тиску газу або пари відбирання тиску здійснюється вище осі трубопроводу, а за вимірювання тиску рідин — нижче осі. Довжина імпульсних ліній для манометрів з одновитковою пружиною і сильфоном — до 30 м. Кінець трубки в середовищі повинен бути вмонтований врівень з внутрішньою стінкою об'єкта, що обмежує вимірюване за тиском середовище.

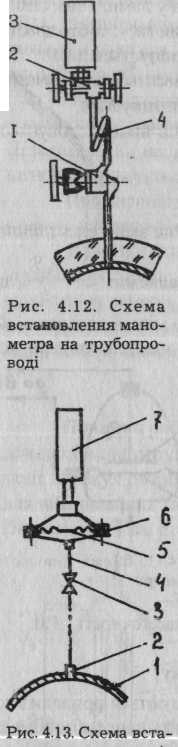

Для зменшення впливу пульсацій тиску, а також для захисту чутливої частини манометра від високих температур, перед манометром установлюють так звану сифонну трубку у вигляді літери U або кільцевої петлі (рис. 4.12). Для забезпечення можливості відключення манометра 3, продування лінії та підключення контрольного манометра використовується триходовий вентиль 2. За тиску вище 10 МПа, а також за контролю тиску радіоактивного теплоносія, або вимірювального середовища з температурою понад 70 °С, сифонна трубка 4 заповнюється водою або самовільно конденсатом.
У випадках вимірювання тиску агресивних cepедовищ або таких, що швидко псуються чи кристалізуються, використовуються манометри у поєднанні з розділювальними мембранами або розділювальними посудинами. На рис. 4.13 Зображена схема встановлення манометра у комплекті з мембранним роздільником. Із об'єкта вимірювань 1 агресивне середовище проходить через штуцер 2, запірний голчастий вентиль 3 і по імпульсній трубці 4 подається під мембрану 5, нижня частина якої, як і стінки камери корпусу 6, покриті фторопластом. Простір, над мембраною і чутливий елемент манометра 7, заповнюється кремнійорганічною рідиною. Мембранні роздільники вносять додаткову похибку, яка не перевищує ± 1% від діапазону вимірювань.
Властивості ланцюгу передачі тиску
Температурна похибка залежить від жорсткості розділювальних мембран та впливу передаючої зусилля наповнюючої рідини. Жорсткість розділювальної мембрани має вирішальне значення. Чим більше її діаметр, тим менше її жорсткість. На невеликі діапазони перепаду тиску, необхідно вибирати датчики з якомога більшими розділювальними мембранами.
Будь-яка наповнююча рідина розширюється або стискується за зміни температури і вносить теж додаткову похибку в результат вимірювань. Цю похибку можна мінімізувати вибором датчика з наповнюючою рідиною, що відповідає межам температурних обмежень та значенням робочого тиску.
Швидкодія такого ланцюга залежить від довжини імпульсної трубки та в’язкості наповнюючої рідини.
