Тема 13 Конструкции общественных зданий. Каркасная конструктивная система. (2 часа)

План лекции

1. Конструкции общественных зданий.

2. Каркасная конструктивная система.

Конструкции общественных зданий.

Конструктивные элементы (серии (ИИ-04) ИИ-020-01) зданий.

Каркасно-конструктивные системы: рамно-связевые и связевые сборные ж/б каркасы многоэтажных зданий состоят из следующих элементов:

• фундаментов, отдельно стоящих, столбчатых под колонны

• Фундаментных балок, укладываемых по наружному периметру

• колонн

• стенок-диафрагм жесткости

• ригелей

• панелей перекрытий.

Шаг колонн 6м. Пролеты 6; 4; 5; 3м. Высота этажей 2,8м (для гостиниц); 3,3м; 3,6 и 4,2м.

Фундаменты - под колонны каркаса выполняются стаканного типа монолитные или сборные и под стенки диафрагмы жесткости ленточные, монолитные.

Колонны – каркасов 1- 4 этажа с планировочной сеткой в пределах 6×6 м имеют сечение - 300×300мм, для зданий 5-12 этажей - 400×400мм. Для зданий с укрупненной планировочной сеткой (9×9; 12×12м) колонны имеют сечение - 600×600мм.

Колонны выполняются из сборных элементов размером 3,3; 3,6; 4,2м – в один этаж и соответственно в два этажа. Колонны – одноконсольные являются крайними, двуконсольные для средних рядов здания.

Для подвальных и технических этажей размер колонн составляет 2,9; 2,4м.

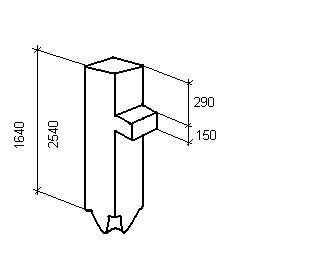

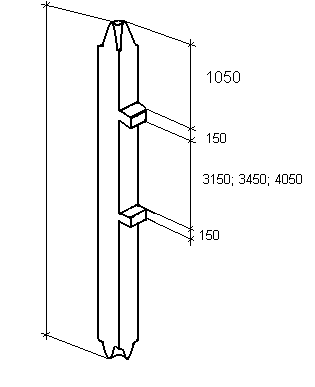

Колонны.

нижняя средняя

С

средняя верхняя

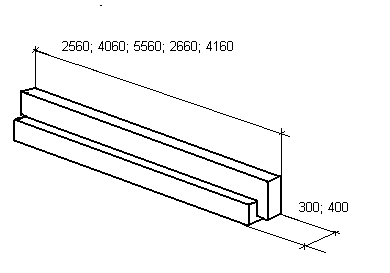

Ригели.

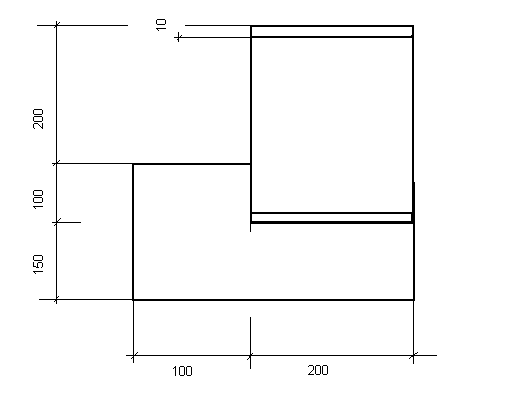

крайние

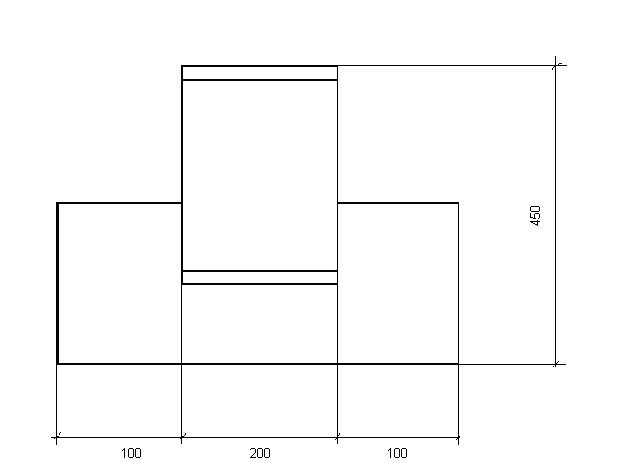

средние

Плиты перекрытия (многопустотные, легкобетонные, ячейстые, ребристые)

пристенная рядовая

связевая сантехнические

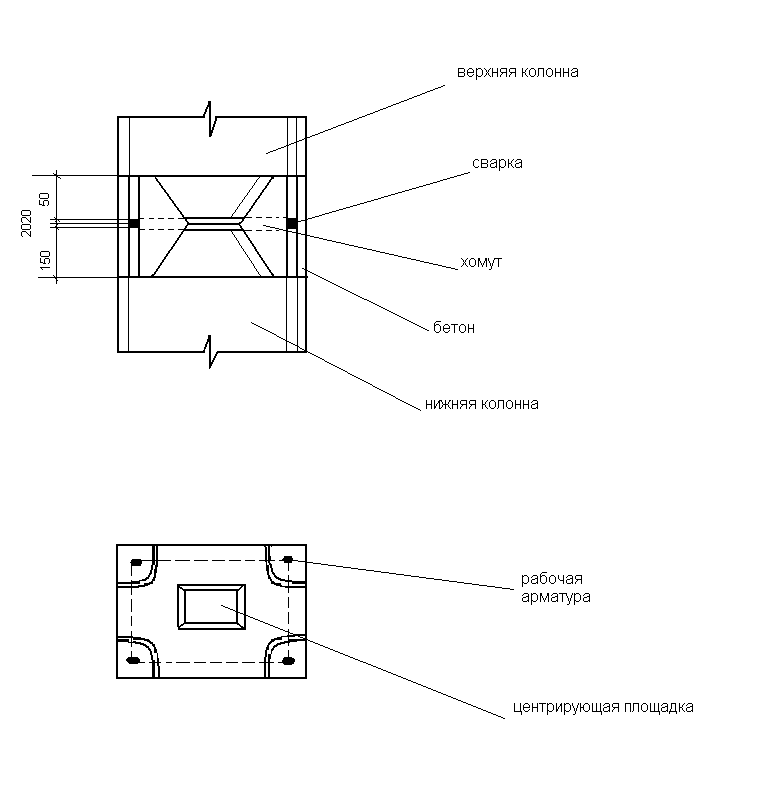

Для колонн нижних этажей высотных зданий, воспринимающих значительные нагрузки (до 2000 т), устраиваются стальные сердечники с облицовкой слоем бетона в 6-8 см. Стыки колонн м/у собой располагают над перекрытием на 0,6-1м. Cвязевые диафрагмы жесткости представляют железобетонные стенки, жестко соединенные с колонными на сварке с помощью закладных элементов. Стенки в верхней части имеют полки, что для опирания перекрытий. Толщина связевых стенок в зависимости от этажности зданий принимается 120, 140, 180 мм. Ригели имеют тавровые сечения с двумя или одной (для крайних рядов) полками. Высота ригелей зависит от величины пролета и составляет от 450 до 900мм. Ширина ригелей 300; 400; 600мм. Ригели имеют в концах подрезки, служащие для опирания на консоли колонн. Крепления ригелей в местах опирания осуществляются на сварке к закладным деталям в консолях и к стальной накладке (рыбке), приваренной к закладным деталям в колонне, что позволяет унифицировать соединение ригелей с колоннами во всех этажах здания.

Панели перекрытия и покрытий бывают:

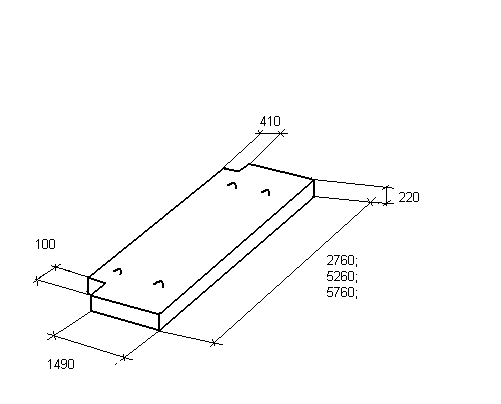

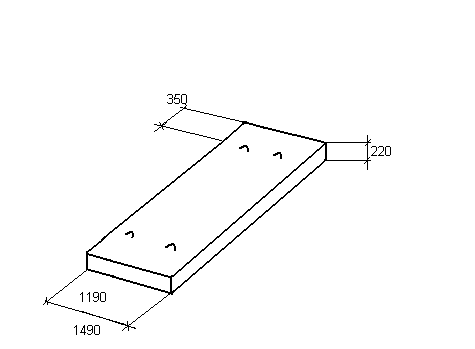

• пристенные (крайние) с пазами одной стороне

• рядовые – прямоугольные

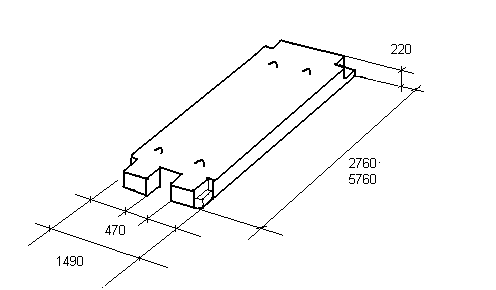

• связевые, с двумя пазами в середине

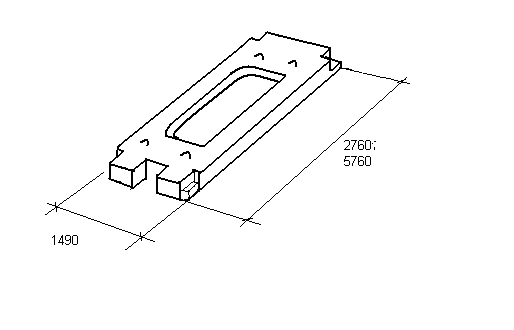

• сантехнические, с отверстием в середине

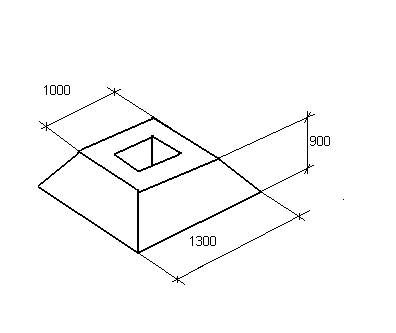

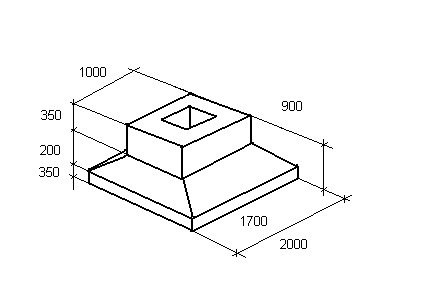

Фундаменты.

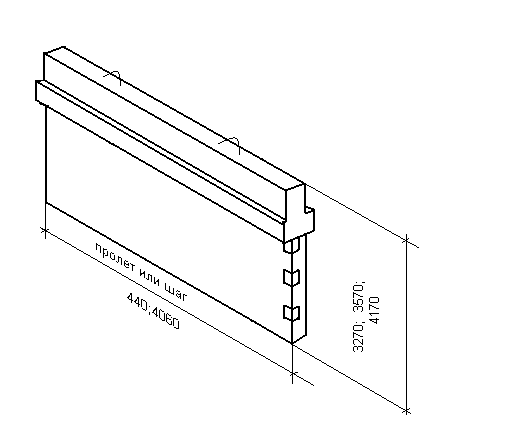

Диафрагма жесткости.

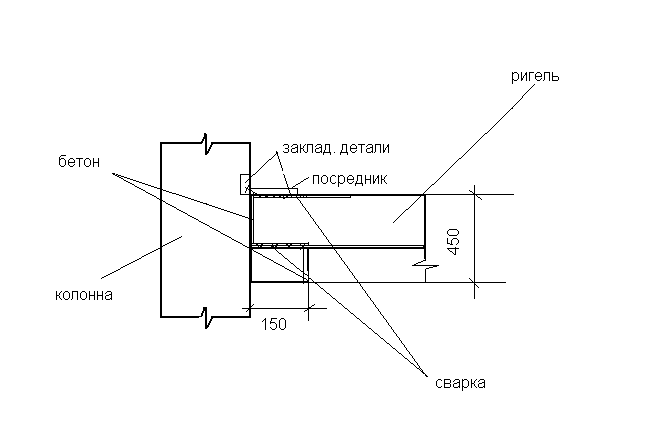

Узлы сопряжения.
