Тема 7 Внутренние стены и перегородки (2 часа)

План лекции

1. Внутренние стены.

2. Перегородки.

Внутренние стены и перегородки

Внутренние стены и перегородки – это внутренние вертикальные ограждающие конструкции в зданиях. Внутренние стены выполняют в здании ограждающие и несущие функции, перегородки — только ограждающие.

Конструкции внутренних стен и перегородок должны удовлетворять нормативным требованиям прочности, устойчивости, огнестойкости, звукоизоляции.

Основным типом перегородок в многоэтажных жилых домах стали крупнопанельные перегородки.

Панели перегородок делают высотой на этаж с лицевыми поверхностями подготовленными под окраску или оклейку обоями. Максимальная длина панели 6 метров. Панели изготовляют из гипсобетона, армированного деревянными рейками. По контуру их окаймляют деревянными брусками 80x60 мм. Для защиты при перевозке и монтаже. Дверные проёмы в панели также окаймляют брусками. Толщина панелей 80 мм.

Для межквартирных перегородок делают панели толщиной 130-150 мм. В виде слоистой конструкции для повышения звукоизоляции.

Иногда их делают из 2-х обычных панелей с воздушной прослойкой в 40 мм. Общая толщина равна 200 мм.

Кроме того, применяют:

1.-перегородочные плиты высотой на этаж и шириной 0.3; 0.6; 0.8; 1.2 мм. (плитные перегородки)

2.-подвижные перегородки, трансформирующие внутреннее пространство квартир

Их, в свою очередь, разделяют на:

-складчатые

-откатные

-подъёмные

Рекомендуемая литература

1. Маклакова Т.Г., Нанасова С.М.Конструкции гражданских зданий. Изд. АСВ, Москва, 2004 г.

2. Шерешевский И.А.Конструирование гражданских зданий, Москва, Изд. «Архитектура С», 2005 г.

Контрольные вопросы для СРС

1. Что такое внутренние стены?

2. Что представляют собой конструкции перегородок?

Тема 8 Перекрытия и покрытия. Крыша и кровля (2 часа)

План лекции

1. Перекрытия

2. Покрытия

3. Крыша.

4. Кровля из волнистых асбестоцементных листов.

Перекрытия

Перекрытия – горизонтальные несущие и ограждающие конструкции, делящие здания на этажи и воспринимающие нагрузки от собственного веса, веса вертикальных ограждающих конструкций, а также от веса предметов интерьера, оборудования и людей, находящихся на них. Эти нагрузки передаются от перекрытий на несущие стены здания.

Перекрытия обеспечивают звуко- и теплоизоляцию, они также отвечают высоким требованиям жесткости и прочности на изгиб.

Для перекрытий используют железобетонные плиты – сплошные и длинномерные многопустотные.

а) б)

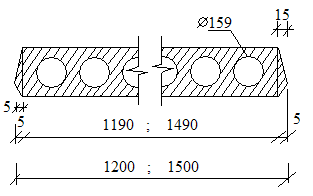

Плиты перекрытий:

а) сплошные

б) многопустотные

Плита, опертая торцами, работает как баночная плита, т.е. деформируется под нагрузкой в одном направлении. Обычно плиту опирает короткими сторонами, и рабочим пролетом является её длинная сторона (а). При опирании плиты длинными сторонами рабочим пролетом является её короткая сторона (б). Если плита, размеры которой близки в квадрату, оперта на 4 стороны, то рабочим пролетом становятся и короткий, и длинный и нагрузки распределяются по 2 направлениям (в). Такие плиты называются опертыми по контуру.

а ) б) в)

Крыша

В многоэтажных жилых домах применяют как чердачные крыши, так и совмещённые покрытия. При наличии чердака покрытие выполняют из сборных железобетонных плит, установленных с небольшим уклоном для стока воды.

В бесчердачных зданиях перекрытие верхнего этажа совмещается с покрытием и называется совмещённым покрытием.

-вентилируемые

-невентилируемые

Невентилируемые применяют в зданиях, помещения верхнего этажа которых имеют боковые вентиляционные решётки.

Над помещениями с повышенной влажностью устанавливают вентилируемые покрытия.

Назначение вентилируемого покрытия – удаление влаги из утепляющего слоя и предохранения за счёт воздушных прослоек от перегрева солнечными лучами.

Невентилируемые покрытия обычно выполняют из сборных легкобетонных плит которые являются одновременно несущим и теплоизоляционным элементом.

Конструкцию вентилируемых покрытий выполняют с вентиляционными каналами и воздушной прослойкой. Для покрытия с вентиляционными каналами применяют сборные плиты из лёгкого бетона, в нижней части которой делают слой из тяжёлого бетона с рабочей арматурой (этот слой выполняет и другую функцию), а в верхней – вентиляционные каналы.

В современных многоэтажных жилых домах крышу часто используют как площадку для отдыха и др. целей. В этой случае эксплуатируемая кровля носит название крыши-террасы. Конструкцию кровли крыш-террас выполняют аналогично обычным рулонным кровлям, но сверху устраивают дополнительный слой, который служит полом.

Пол делают горизонтальным из отдельных плит, укладываемых на слой гравия или крупнозернистого песка. Плиты могут быть железобетонными, из природного камня, из керамики.
