ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Иркутский государственный университет путей сообщения»
Улан-Удэнский институт железнодорожного транспорта
- филиал федерального государственного бюджетного образовательного
учреждения высшего профессионального образования
«Иркутский государственный университет путей сообщения» (УУИЖТ ИрГУПС)
____________________________________________________________________
Факультет: « Высшего профессионального образования»
Кафедра «Транспортные системы»
Фёдоров Ю.В.
РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ ПРОЕКТНОГО ТЕПЛОВОЗА
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к курсовой работе
по дисциплине «Теория и конструкция локомотивов»
Специальность 190301.65 «Локомотивы»
Улан - Удэ
2012г.
Курсовой проект и исходные данные для выполнения Общие положения
Курсовой проект должен содержать пояснительную записку и один лист графической работы.
Оформление пояснительной записки должно соответствовать требованиям ЕСКД (Единая система конструкторской документации).
В графической части следует привести чертеж общего вида тележки тепловоза - образца, указанного в задании, который должен иметь не менее двух проекций и давать полное представление о особенности конструкции.
Рекомендуется следующее содержание курсового проекта:
Исходные данные к выполнению курсового проекта.
Методические указания к расчету основных тягово-экономических характеристик тепловоза.
Расчет эффективной потребной мощности силовой установки и мощности тягового электродвигателя.
Расчет и построение электромеханических характеристик тягового электродвигателя тепловоза - образца.
Расчет параметров тягового редуктора проектного тепловоза.
Расчет и построение электромеханических характеристик тягового электродвигателя проектного тепловоза.
Расчет электротяговых характеристик колесно-моторного блока проектного тепловоза.
Расчет и построение тяговой характеристики тепловоза.
Расчет и построение экономических характеристик тепловоза.
Методические указания к расчету охлаждающего устройства.
Расчет потребного числа водяных секций.
Расчет водомасляного теплообменника.
Методические указания к разработке экипажной части тепловоза и определение ее основных параметров.
Выбор и расчет на прочность основных элементов экипажной части.
Определение жесткости и статического прогиба рессорного подвешивания.
Определение частоты колебаний подрессорной массы и критической скорости движения тепловоза.
Расчет демпфирования колебаний.

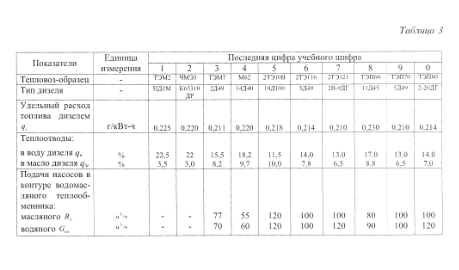

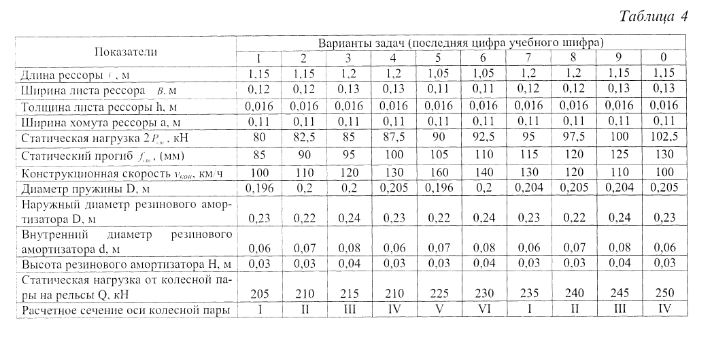

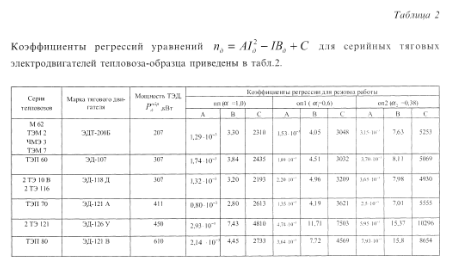

Исходные данные к выполнению курсового проекта приведены в табл. 1-4.
Методические указания к расчету основных тягово-экономических параметров проектного тепловоза
Расчет
основных параметров тепловоза включает
в себя расчет эффективной потребной
мощности силовой установки и тягового
электродвигателя, расчет и построение
электромеханических характеристик
тягового электродвигателя (ЭДТ) тепловоза
- образца. Если электромеханические
характеристики ТЭД тепловоза - образца
отличаются от электромеханических
характеристик проектного тепловоза по
мощности ТЭД, передаточному числу или
коэффициенту ослабления магнитного
поля, то необходимо пересчитать
электромеханические характеристики с
учетом указанных отличительных
особенностей. Используя полученные
электромеханические характеристики
проектного
тепловоза
и
рассчитать
электротяговые
характеристики колесно-моторного блока
с учетом окончательно выбранного
передаточного отношения и диаметра
колеса
и
Электротяговые характеристики колесно-моторного блока позволяют рассчитать тяговую характеристику проектного тепловоза с нанесением на нее необходимых ограничений: по сцеплению, по длительному току и по конструкционной скорости.
Тяговая характеристика даст возможность построить экономические характеристики проектного тепловоза:
,
,
,
,
,
Полученные характеристики позволяют оценить технико-экономические свойства проектного тепловоза и провести сравнительный анализ экономичности тепловоза с тепловозами серийного производства.

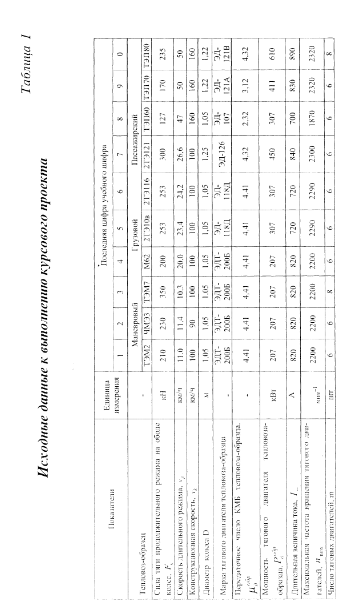

Исходные данные для выполнения расчетов в этом разделе приведены в табл. 1.
