7.Выводы

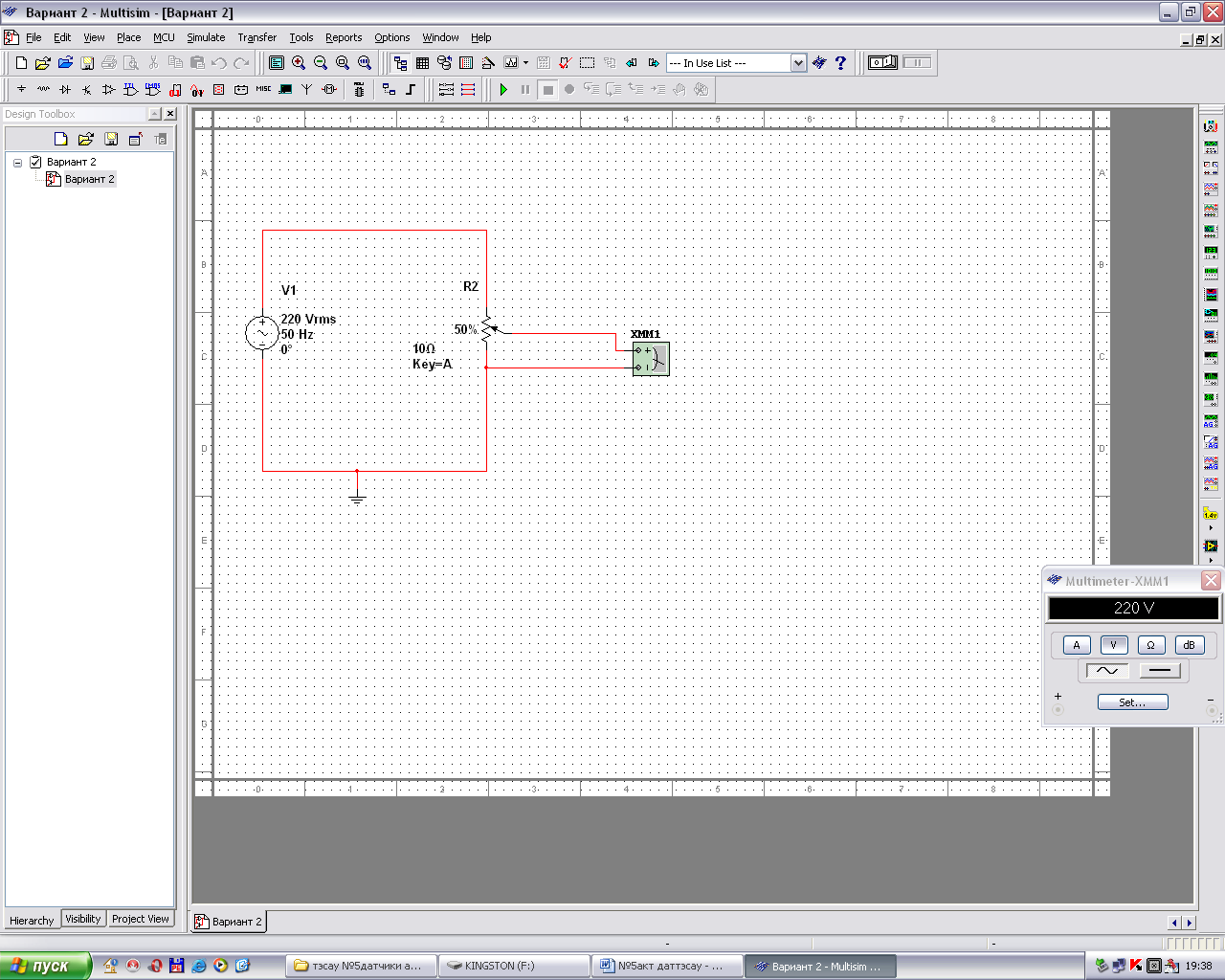

8.Собрать приборы по схеме в).
1) Использовать программу NATIONAL INSRUMENTS.
2) Выбрать MULTISIM 10.1
3) Выбираем источник питания по своему варианту и устанавливаем параметры источника двойным щелчком мыши.
4) Выбираем переменный резистор (POTENTIOMETR) и устанавливаем параметры резистора двойным щелчком мыши по своему варианту.
5) Выбираем мультиметр для измерения тока и устанавливаем параметры для измерения.
6) Устанавливаем заземление - GROUND
7) Соединяем элементы по схеме проводами.
8) Величину перемещения определяем по формуле l= 100 ( 1- Х/ 100%)
9) Заполнить таблицу по результатам замеров и вычислений
Измеренные значения |
Вычисленные значения |
|
U |
Х |
l |
|
|
|
|
|
|
|
|
|
|
|
|
U
l
9. Определить U max = U min=
10.Выводы
11. Применение датчика активного сопротивления
Датчик положения дроссельной заслонки (ДПДЗ) представляет собой переменный резистор, сопротивление которого зависит от угла поворота дроссельной заслонки.
д
атчик
положения дроссельной заслонки
ваз 2107
Датчик положения дроссельной заслонки автомобиля ваз 2107 установлен на корпусе дроссельной заслонки и связан с ее осью. По сигналу ДПДЗ электронный блок управления определяет величину угла открытия дроссельной заслонки. При неисправности ДПДЗ электронный блок управления переводит систему автомобиля ваз 2107 на резервный режим.
Контрольные вопросы:
1. Для чего служат датчики активного сопротивления?
2. Статическая характеристика датчики активного сопротивления. 3. Переменный резистор и его статическая характеристика. 4. Вывод уравнения статической характеристики в виде I=f(l) 5. Потенциометрическая схема 6. Использование мостовой схемы с датчиками активного сопротивления
“________”_____________”200__г.

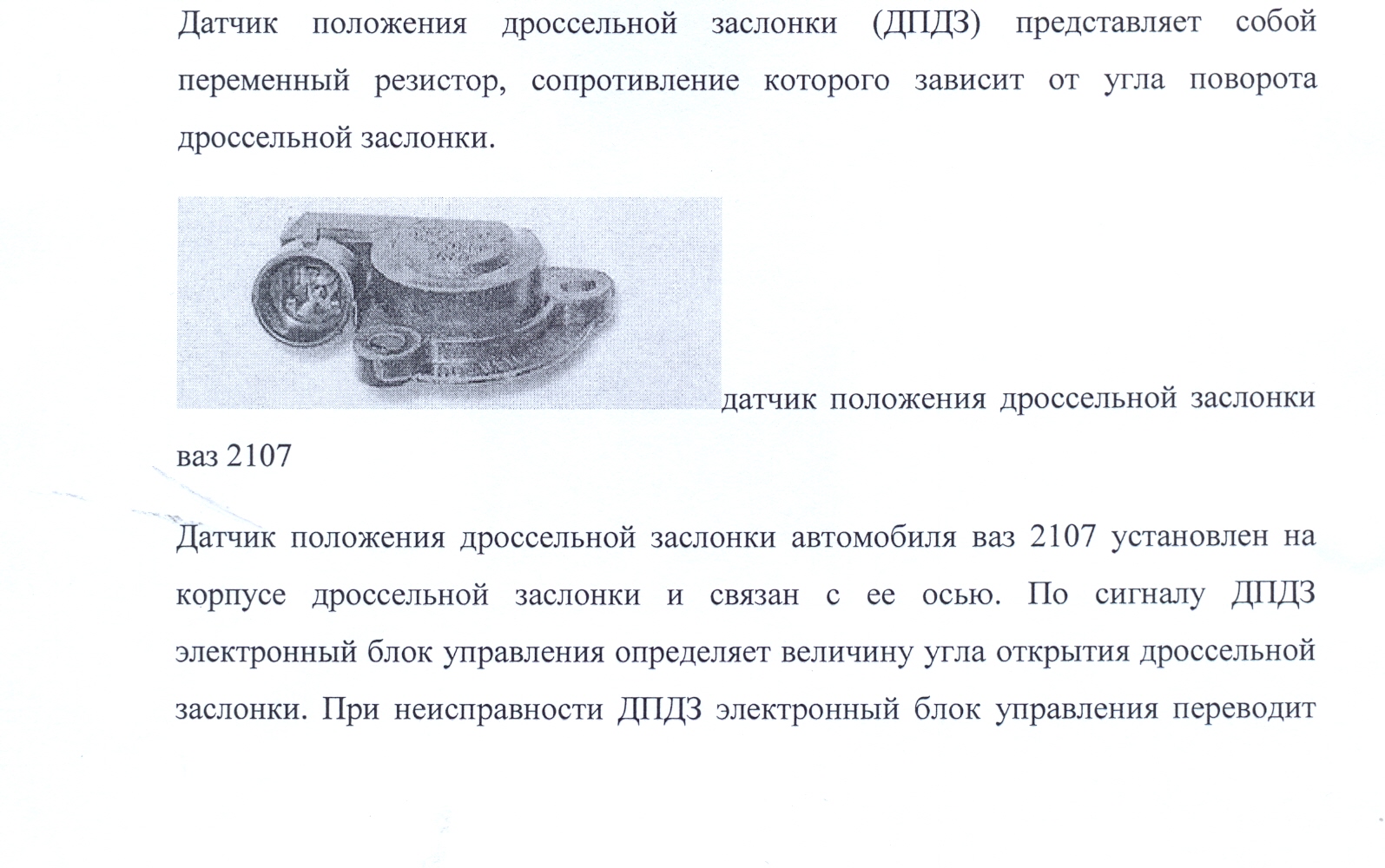

Датчик положения дроссельной заслонки (ДПДЗ) представляет собой переменный резистор, сопротивление которого зависит от угла поворота дроссельной заслонки.
датчик положения дроссельной заслонки
ваз 2107
-'Датчик положения дроссельной заслонки автомобиля ваз 2107 установлен на корпусе дроссельной заслонки и связан с ее осью. По сигналу ДПДЗ электронный блок управления определяет величину угла открытия дроссельной заслонки. При неисправности ДПДЗ электронный блок управления переводит
