 Cтенд предназначен для изучения схем заземления (SLT) обозначенных: TT, TN и IT согласно норме CEI 60 364. Стенд представляет из себя электрическую установку с трехфазным распределением, схема которой представлена на каждой рабочей стороне.

Две рабочие стороны почти идентичны. Их можно использовать одновременно:

• Сторона A: изучение схем TT и TN;

• С торона B: изучения схемы IT.

Две стороны имеют общую оперативную (рабочую) часть, расположенную в нижнем ящике стенда. Она состоит из магазина сопротивлений (включая реостат и потенциометр). Концевые муфты этих резисторов соединены с безопасными гнездами в нижней части стенда на правой боковой панели.

  Головные выключатели-разъединители для включения/отключения напряжения каждой стороны расположены на правой боковой панели.

На каждой стороне, нажатие на кнопку общей экстренной остановки с блокировкой на ключ отключает весь стенд от напряжения (то есть обе рабочие стороны).

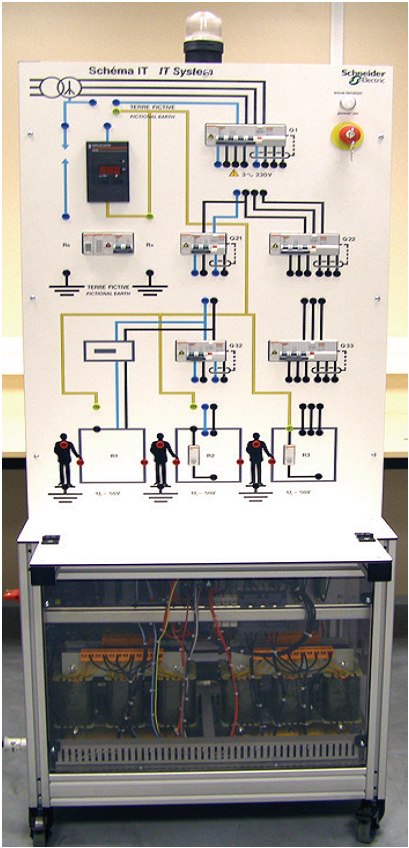

Стенд slt - сторона b

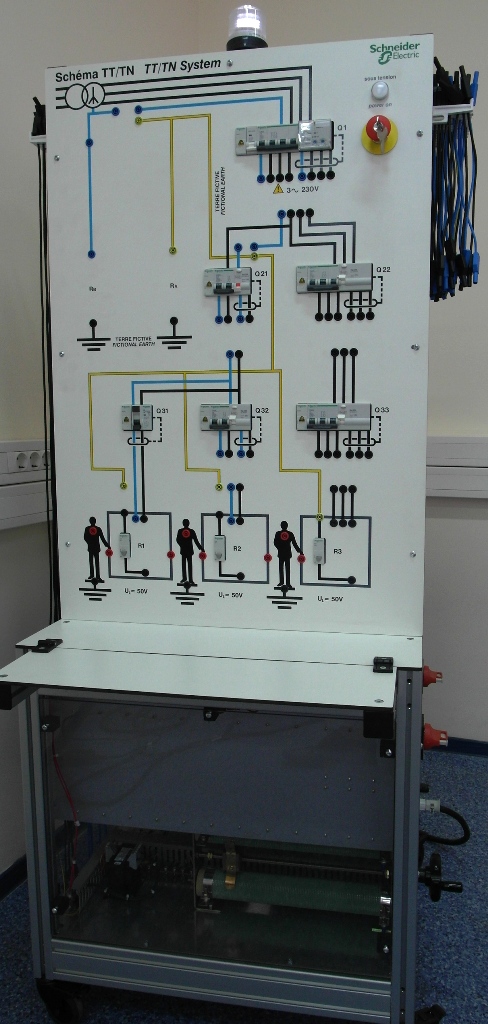

Стенд slt - сторона a

Общая операционная часть

 Стенд предназначен для моделирования 3-х уровневой распределительной электрической сети. Каждый уровень имеет одну или несколько групп защитных аппаратов, обозначенных Q1, Q2X, Q3X (X = 1, 2 или 3): первая цифра указывает на иерархическое положение в сети. Исключение - Q31 на стороне A (он является дифференциальным рубильником). Каждая группа имеет:

• м агнитно-тепловой автомат,

• устройство защитного отключения, управляемое

дифференциальным (остаточным) током (УЗО-Д).

Индикатор указывает на наличие напряжения на выходе каждой группы аппаратов.

Подключение устройств к сети выполняется через безопасные гнезда расположенные на входе и на выходе автоматов. Исключением является Q31, у которого гнезда на выходе не дублируются (для соединения кабелем выхода с использованием или без использования УЗО-Д).

А втоматы и УЗО-Д в нижней части стенда имеют меньшее значение тока уставки поэтому они более чувствительны.

В нижней части каждой из сторон, распределительная сеть заканчивается концевыми разъемами питания однофазных приемников (R1 и R2), или трехфазного (R3). Их корпусы обозначены черными рамками. Параметры приемников задаются резисторами.

 Изучение схемы SLT заключается в создании пробоя изоляции при работе на уровне приемников (то есть между корпусом и активным проводником). Внутри рамок каждого приемника расположена нажимная кнопка: одна из концевых муфт (гнезд) связана с корпусом, другая связана с активным проводником, нажатие на кнопку имитирует пробой изоляций.

Ч еловек – ноги на земле, а рука касается корпуса – обозначен на схеме в виде безопасных гнезд (красные) в двух точках тела (рука, сердце).

Подключая к гнездам резисторы, можно сымитировать прохождение тока через тело человека.

  Для того, чтобы не оказывать влияние на электрическую сеть лаборатории однофазным током замыкания, полученным на стенде, каждая рабочая сторона стенда изолирована трансформатором с нейтралью во вторичной обмотке.

Для длительной работы аппаратов, трехфазный трансформатор (Δ/Y) понижает фазное напряжение вторичной обмотки до 130 В. Таким образом, значения токов коротких замыканий меньше их действительных значений в однофазных сетях 230 В. Нельзя не принимать во внимание эту разницу при замерах во время проведения лабораторных работ.

На каждой стороне стенда, «земля» не доступна. 5 обозначенных заземлений являются фиктивными и просто связаны между собой через проводник (спрятанная эквипотенциальная линия). Это позволяет выбрать соответствующее соединение (согласно схеме SLT) с нейтралью вторичной обмотки трансформатора или через резистор для имитации сопротивления земли R_B. Аналогично и для желто-зеленого проводника и сопротивления земли R_A.
