1 Ступень 2 ступень 3 Ступень Настройка тока короткого замыкания

 В нижерасположенной таблице перечислены 31 возможных конфигурации с катушками Z1-Z5 и для каждой дается результирующее линейное сопротивление Zкатушки и эффективное значение в амперах Icc , рассматриваемое (теоретическое) значение тока короткого замыкания в конце линии (создается через нажатие на BP2), согласно используемым автоматам в цепи.

Например, для конфигурации №15, катушки Z1 и Z2 подсоединены к зажимам a и c, используется катушка Z4 (x) (не модулируется). Ток короткого замыкания в рассматриваемой цепи при использовании автоматов Q21 и Q22 будет равен 58 A.

Объединение катушек

сопротивления

Ток короткого замыкания, рассматриваемый Icc (A) согласно цепи автоматов

конфиг.

Z1

Z2 (или Z3)

Z3

Z4 (или Z5)

Z5

Zкатушки

(мОм)

Q21+Q22

Q21+Q23+Q24

Q21+Q23+Q25

1

a

80 + 12 j

269

181

154

2

b

170 + 50 j

180

140

125

3

c

260 + 75 j

136

115

105

4

a

a

130 + 22 j

220

162

141

5

a

b

180 + 43 j

178

140

125

6

a

c

250 + 84 j

137

115

105

7

b

a

220 + 59 j

154

126

114

8

b

b

270 + 81 j

132

112

103

9

b

c

340 + 122 j

108

94

88

10

c

a

310 + 84 j

120

104

97

11

c

b

360 + 106 j

106

94

88

12

c

c

430 + 147 j

90

81

77

13

a

a

x

508 + 304 j

70

63

61

14

a

b

x

558 + 326 j

65

59

57

15

a

c

x

628 + 367 j

58

54

52

16

b

a

x

598 + 342 j

61

57

54

17

b

b

x

648 + 364 j

57

53

51

18

b

c

x

718 + 404 j

52

49

47

19

c

a

x

688 + 367 j

55

52

50

20

c

b

x

738 + 389 j

52

49

47

21

c

c

x

808 + 430 j

48

45

44

22

a

x

458 + 295 j

74

67

64

23

b

x

548 + 332 j

65

60

57

24

c

x

638 + 358 j

58

54

52

25

a

x

428 + 292 j

77

69

66

26

b

x

478 + 313 j

71

65

62

27

c

x

548 + 354 j

64

59

56

28

a

a

100 + 18 j

246

172

148

29

b

b

200 + 62 j

162

130

117

30

c

c

340 + 144 j

105

92

86

31

c

x

x

1016 + 640 j

37

35

35

Сторона B: Детали аппаратов

Магнитотепловой модульный автоматический выключатель

Класс: соединительный и защитный аппарат (норма IEC 947-2)

Характеристики

  • количество полюсов (общее, защищенное)

  • номинальное напряжение

  • номинальный ток (калибр In)

  • крайняя разрывная мощность Icu

  • характеристики срабатывания

С имвол

Функции

  • и золяция нижнего контура (отключение очевидно O I)

  • з ащита контура через размыкание:

  • м агнитное срабатывание от большого сверхтока (при коротком замыкании)

  • тепловое срабатывание от длительного сверхтока (в результате перегрузок)

Примечание: автомат не является управляющим устройством и не предназначен для частых включений/отключений под нагрузкой

Характеристика срабатывания

Характеристика выражает, в логарифмических координатах, время срабатывания t в зависимости от интенсивности I тока (эффективное значение). Она представляет две части согласно значению I:

  • для In < I < Im (зона перегрузок), характеристика теплового срабатывания - это убывающая кривая от вертикальной асимптоты In. Ток должен удерживаться на значении I до времени t для того, чтобы срабатывание имело место (длительность которого незначительна).

  • для IIm (зона коротких замыканий) характеристика магнитного срабатывания –ь это вертикальная прямая, начинающаяся с тепловой кривой для того, чтобы спуститься к минимальному времени отключения (примерно 20 мсек), и которая убывает очень медленно, при увеличении I. Время t является длительностью между пиковым моментом тока срабатывания (соответствует эффективному значению I) и гашением сигнала тока.

П о конструктивному исполнению DDR, существует некая неопределенность о значении тока срабатывания и времени отключения. Мы определяем две характеристики, которые соответственно ограничивают зону несрабатывания и зону несомненного срабатывания. Между этими зонами, зона возможного срабатывания. Пороги магнитного срабатывания Im1 и Im2.

Автоматы изменяются в зависимости от своего типа характеристик срабатывания, которые определяются значениями Im1 и Im2 в соответствии с In,:

  • характеристики Z: Im1 = 2,4 In и Im2 = 3,6 In

  • характеристики B: Im1 = 3,2 In и Im2 = 4,8 In

  • характеристики C: Im1 = 7 In и Im2 = 10 In

  • характеристики D: Im1 = 10 In и Im2 = 14 In

Выбор типа характеристики зависит от значения пускового тока нагрузки, или от необходимой селективности между разными уровнями установки.

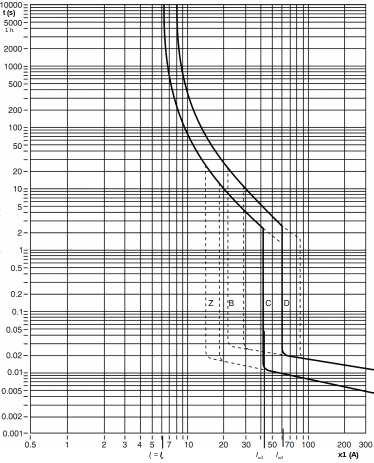

Автоматы Шнайдер Электрик C60N C4(4 A – характеристика C)

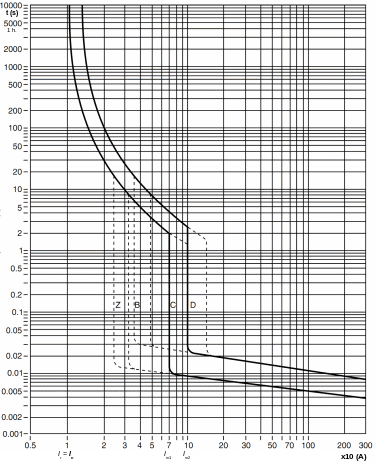

Автоматы Шнайдер Электрик C60N C6 (6 A – характеристики C)

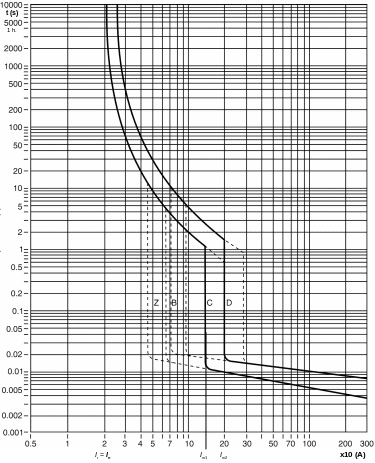

Автоматы Шнайдер Электрик C60N C10 (10 A – характеристика C)

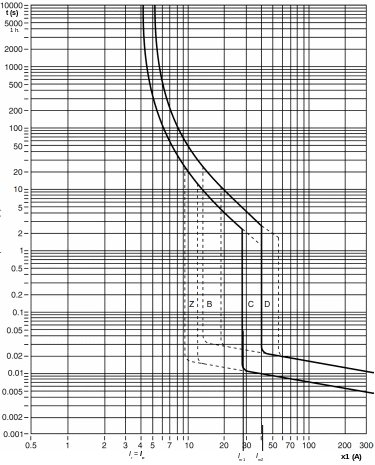

Автоматы Шнайдер Электрик C60N C20 (20 A – характеристика C)
