ЛАБОРАТОРНА РОБОТА № 5

Дослідження роботи відцентрового насоса. Побудова робочої характеристики відцентрового насоса

МЕТА. Вивчити будову, принцип роботи, особливості експлуатації та робочі характеристики відцентрового насоса.

1. Теоретичні відомості

Відцентрові насоси в молочній промисловості мають надзвичайно широке застосування. Вони використовуються:

- для транспортування малов'язких продуктів (молока, сироватки, маслянки, перегону, технологічної води) температурою не більше 90°С;

• для переміщення продукту через апарати при тепловій та інших видах обробки;

• для регулювання продуктивності ліній і апаратів (за рахунок зміни опору на нагнітальному трубопроводі);

Основним робочим органом насосу (рисунок 1) є лопатеве колесо З, розміщене в корпусі 1. Корпус має отвір для підводу рідини до лопатевого колеса та отвір для відводу потоку рідини від нього.

Рисунок 1. - Відцентровий насос для молока.

Робоче колесо являє собою камеру з двома дисками, в якій розміщені лопаті 6, що утворюють криволінійні канали для проходження рідини.

В камеру робочого колеса рідина поступає через отвір в центрі одного диска і виходить з каналу 7 по кругу. Вхідний отвір 4 з'єднаний зі всмоктуючим трубопроводом. При обертанні робочого колеса, заповненого молоком, виникає

силова взаємодія потоку з робочим колесом, в результаті чого продукту надається обертового і поступального руху в каналах. Далі молоко нагнітається в кільцевий або спіральний канал 8 всередині корпусу, після якого потрапляє в нагнітальний патрубок 5. При виході молока з робочого колеса в ньому створюється вакуум, що забезпечує неперервне поступлення нових порцій молока. Внаслідок цього відцентровий насос не може створювати розрідження і всмоктувати рідину, якщо всмоктуючий трубопровід заповнено повітрям. Обов'язковою умовою роботи відцентрового насосу є початкове повне заповнення корпусу і всмоктуючого трубопроводу рідиною.

Приріст енергії потоку рідини в робочому колесі залежить від швидкості протікання потоку, швидкості обертання колеса, його розмірів і форми. При постійному числі обертів кожному значенню продуктивності відповідає певний напір.

Основними параметрами, які характеризують роботу відцентрового насосу є:

• подача (Q) - кількість рідини, яка подається за одиницю часу (л/год, м³/год);

• напір (Н) - максимальна висота, на яку насос може підняти продукт (м) або тиск, який створює насос

P = H·ρ·g; (1)

- потужність (N) - кількість енергії, яка необхідна для того, щоб для даної кількості рідини створити напір Н:

N_T = Q·P. (2)

Дійсна потужність буде більша від теоретичної:

N = N_T/η_н (3)

де η_н=η_об·η_г·η_мех коефіцієнт корисної дії насосу;

η_об — обіємний коефіцієнт корисної дії, враховує втрати продуктивності при протіканні рідини через зазори і сальники насосу;

η_г — гідравлічний коефіцієнт корисної дії, враховує втрати напору при русі рідини через насос;

η_мех — механічний коефіцієнт корисної дії, характеризує втрати потужності на механічне тертя в насосі.

Характеристикою відцентрового насосу називається крива, яка визначає взаємозв'язок об'ємної подачі з напором, потужністю і к.к.д. насосу (Q = f(H), Q = f(η), N = f(H)). Характеристика відцентрового насосу (рисунок 2) приводиться в технічному паспорті.

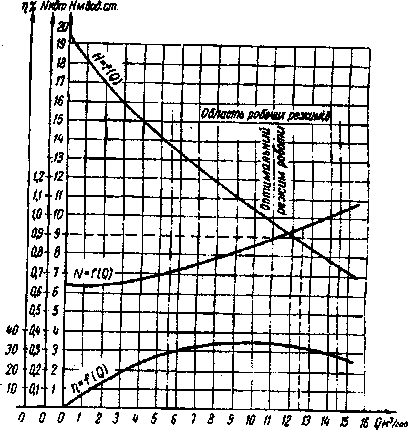

Рисунок 2.- Характеристики відцентрового насосу МЦС12-10 Таблиця 1.- Марки і технічна характеристика відцентрових насосів.

	Подача,	Напір,	Абсолют-	Допусти-	η|, %,	Частота	Потуж-
Типорозмір насосу	л/с	м	ний тиск	мий каві-	не	обертання	ність
(по ГОСТ 3347-75)	(м3/год)		на вході	таційний	менше	робочого	елект-
			в насос,	запас, м,		колеса, с	родви-
			МПа, не	не більше		(об/хв)	гуна,
			більше				кВт
Г2-ОПА(36-1Ц1,8-12)	1,8(6,3)	12,5	0,05	4,8	55	46,9(2815)	0,8
Г2-ОПБ (36-1 Ц2, 8-20)	2,8 (10)	20	0,05	5Д	50	47,8 (2860)	1,5
Г2-ОПВ(36-1Ц2, 8-31)	2,8 (10)	31,5	0,05	5,1	40	^ 48 (2880)	3
50МЦ25-31 (50-1ІД7, 1-	7,1 (25)	31,5	0,05	5,3	55	48,3 (2900)	5,5
31)
75МЦ50-31 (75-1Ц14, 0-	14(50)	31,5	0,06	6,2	60	48,6 (2920)	10
31)
Е8-38МЦС13-10(36/ЗЦЗ,	3,5 (12)	10	0,03	3,7	ЗО	47,25 (2835)	1,1
5-Ю)
Г2-ОПД (50-ЗЦ7, 1-20)	7,1(25)	20	0,03	2,8	ЗО	48,5 (2910)	5,5
Г2-ОПГ (75-2ЦЗ, 5-3)	3,5(12)	3	—	—	50	15,5(930)	1,1
Г2-ОПЕ (75-2Ц7, 1-3)	7,1 (25)	3	—	—	50	15,5 (930)	2,2

В молочній промисловості в основному використовуються три типи відцентрових насосів:

1. несамовсмоктуючі;

2. для перекачування сирного зерна;

3. самовсмоктуючі.

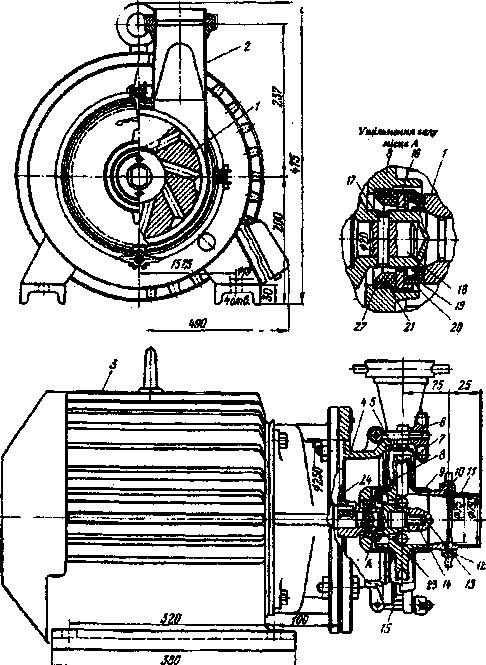

1) нагнітальний патрубок; 2) передні ніжки; 3) затяжний замок; 4) кожух; 5) електродвигун;

6) кронштейн; 7) наконечник; 8) затяжне кільце; 9), -13) ущільнюючі кільця; 10) диск; 11)

кришка; 12) робоче колесо) 14) гайка; 15) наконечник трубний; 16) прокладка; 17) накидна

гайка; 18) всмоктуючий патрубок; 19) задня ніжка; 20) прокладка; 21) кільце ущільнення; 22)

гайка спеціальна; 23) манжета; 24) втулка підп'ятника ущільнення; 25) штифт; 26) пружина;

27) диск-відбійник.

Рисунок 3.- Відцентровий електронасос Г2-ОПА (Г2-ОПБ, Г2-ОПВ).

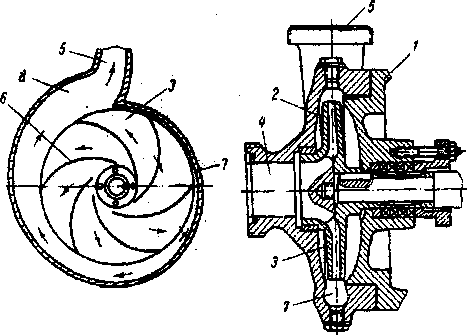

1) робоче колесо; 2) нагнітальний патрубок; 3) електродвигун; 4) стакан; 5), 12) ущільнюючі

кільця; 6) баранцева гайка; 7) кришка; 8) корпус; 9) всмоктуючий патрубок; 10) накидна

гайка; 11) трубний наконечник; 13) гайка; 14) наконечник; 15) відкидний болт; 16) втулка;

17) штифт; 18) вал електродвигуна; 19) пружина; 20) манжета; 21) графітове кільце; 22)

прокладка; 23) отвори; 24) відбиваючий диск.

Рисунок 4.- Відцентровий насос 50МЦ25-31(75МЦ50-31).

При маркуванні відцентрових насосів спочатку вказуються діаметри вхідного і вихідного патрубків, потім подача в м³/год і напір в м вод. ст. Якщо насос самовсмоктуючий, то в маркуванні вказується літера "С". Наприклад:

• 36МЦ10-20 - насос відцентровий для молока діаметром вхідного і вихідного патрубка 36 мм, подача 10 м³/год і напором 20 м вод.ст.

• Е8 - 36МЦС13-10 - насос відцентровий самовсмоктуючий для молока діаметром вхідного і вихідного патрубка 36 мм, подача 13 м³/год і напором 10 м вод.ст.

Технічна характеристика відцентрових насосів приведена в таблиці 1. Для подачі молока і близьких до нього по в'язкості продуктів при температурі

не більше 90°С використовуються насоси Г2-ОПА, Г2-ОПБ, Г2-ОПВ консольно-блочного типу (рисунок 3).

Електронасоси марок 50МЦ25-31 і 75МЦ50-31 служать для перекачування молока при температурі до 80°С. Робоче колесо насосу (рисунок 4) представляє собою закритий диск з шістьома отворами, розміщеними під кутом дотично до внутрішнього отвору. Канали мають нахил в бік, протилежний до напрямку обертання колеса.

Самовсмоктуючий насос Е8-36МЦС13-10 використовується для подачі молока порціями. При температурі рідини від 50 до 90°С насос працює під заливом.

Насос Г9-ОПД служить для перекачування молока при температурі не більшій за 60°С. Він працює без заливу всмоктуючого трубопроводу.

Особливістю конструкції самовсмоктуючих насосів (рисунок 5) є наявність повітровідцілювача. Повітровідділювач має форму циліндра з нагнітальним патрубком на осі. До нього з'єднувальною муфтою 4 приєднується нагнітальний трубопровід. Сопло 9 своїм нижнім кінцем охоплює частину робочого колеса, в результаті чого в сопло нагнітається рідина. До кришки 13 насосу прикріплений спеціальний зігнутий всмоктуючий патрубок 5, який при роботі направлений вверх. В результаті використання повітровідділювача, сопла і спеціального всмоктуючого патрубка насос набуває всмоктуючу здатність.

Принцип дії насосу наступний. Перед початком роботи насос заповнюють рідиною до рівня всмоктуючого патрубка. При обертанні робочого колеса в перший момент рідина відкидається до периферії і через сопло поступає в повітровідділювач, з якого по зазору між соплом і патрубком протікає в робочу камеру насосу. В робочій камері створюється вакуум, в неї засмоктується повітря з трубороводу і утворюється повітряно-рідинна суміш, яка поступає в повітровідділювач. Тут рідина відділяється від повітря і поступає назад в камеру насоса, а повітря витісняється через нагнітальний трубопровід.

Відцентровий насос Г2-ОПГ і Г2-ОПЕ служать для перекачування сирного зерна разом із сироваткою із сирних ванн і сировиготовлювачів на формуючі пристрої. Насоси створюють невеликий тиск, забезпечують мінімальну механічну дію на продукт. З цією метою отвори всмоктуючого і нагнітального патрубка виконані великого діаметру, а робоче колесо обертається з швидкістю 950 об/хв (меншою, ніж в інших відцентрових насосах) і має п'ять широких лопатей.

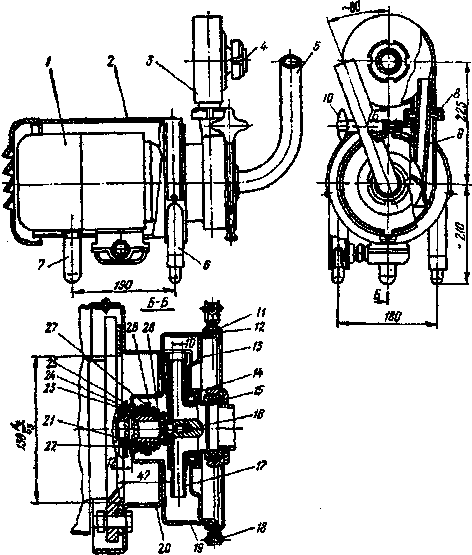

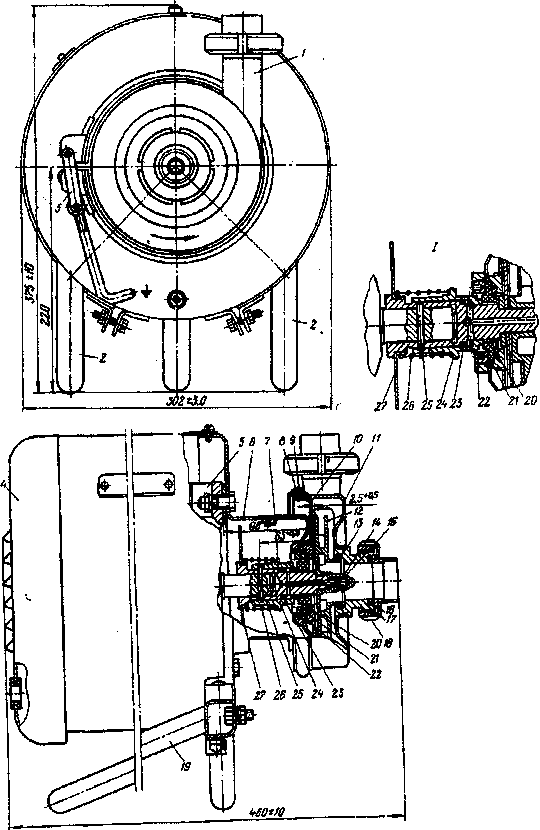

1) електродвигун; 2) кожух; 3) повітровідцілювач; 4), 8), 15) з'єднувальні муфти; 5) всмоктуючий патрубок; 6) передня ніжка; 7) задня ніжка; 9) сопло; 10)затискний гвинт; 11) затискне кільце; 12) ущільнююче кільце; 13) кришка; 14), 27) манжети; 16) гайка; 17) робоче

колесо; 18) шарнір кільця; 19) корпус; 20) кронштейн; 21) наконечник; 22) диск; 23)

нерухоме кільце; 24) гумове кільце; 25) рухоме кільце; 26) обойма пружини; 28) пружина.

Рисунок 5.- Відцентровий самовсмоктуючий насос Е8-36МЦС13-10:
