Описание установки

Центробежный вентилятор 1 снабжен всасывающим патрубком 2, открытым в атмосферу, и нагнетательным патрубком 3, к которому присоединен воздуховод 4 диаметром 200мм, снабженный поворотной заслонкой 5. Для измерения мощности, расходуемой элек­тродвигателем 9 при вращении рабочего колеса вентилятора, предусмотрен ваттметр 10, подключенный к одной из фаз обмотки электродвигателя.

Для измерения статического и динамического давлений на оси воздуховода 4 служит трубка Пито 6. Она состоит из двух концентрично установленных трубок. Внутренняя трубка, открытый конец которой повернут навстречу пото­ку воздуха, воспринимает полное давление на оси воздуховода 4. Наружная трубка через прорези на боковой поверхности воспринимает статическое дав­ление, измеряемое манометром 8. Дифференциальный манометр 7, подключен­ный к трубке Пито, позволяет измерить динамическое давление P_Д на оси воз­духовода 4 как разность полного и статического давлений. Схема установки вентилятора дана на рис.3.10. На рис. 3.9. представлена лабораторная установка.

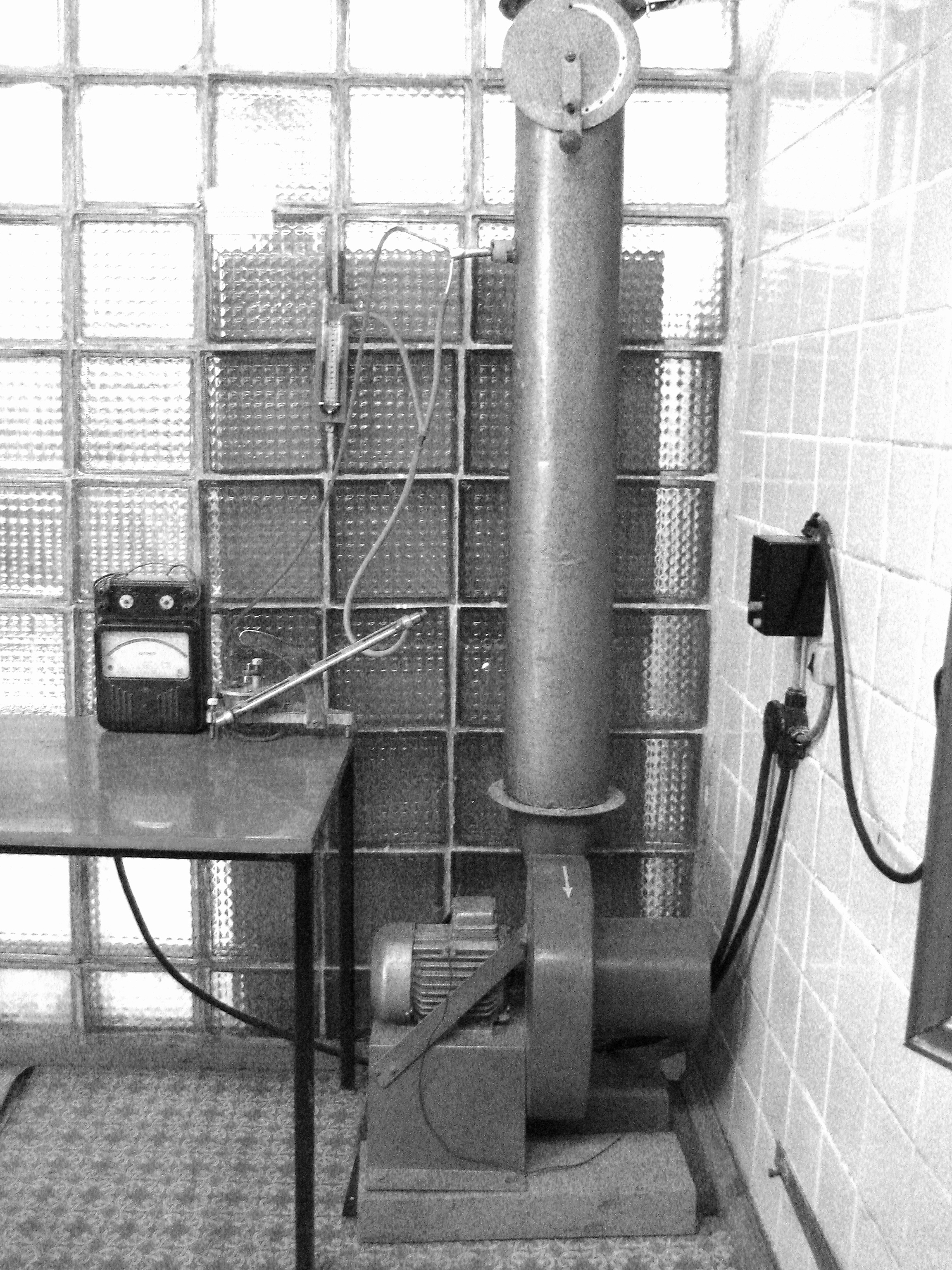

Рис. 3.2. Установка для определения характеристик центробежного вентилятора

Порядок выполнения работы

Измеряют температуру воздуха t_в и барометрическое давление Р_в в лаборатории.

1.Открывают полностью поворотную заслонку и включают электродвига­тель вентилятора.

2. Записывают показания манометра, дифманометра и ваттметра.

3. Передвигая ручку заслонки каждый раз на одну позицию до полного закрытия заслонки, изменяют подачу вентилятора и повторяют измерения в каж­дом режиме.

4. Выключают вентилятор.

5. Результаты измерений заносят в табл. 3.1.

Таблица 3.1

	№ опыта
Показания	1	2	3	4	5	6
Манометра Рм, кгс/м2
Дифманометра Рд, кгс/м2
Ваттметра Nн, Вт

Обработка результатов

1. Рассчитывают плотность воздуха при температуре t_в и давлении Р_в :

(3.9)

Здесь Р₀ = 760 мм рт. ст., Т₀ = 273 К .

2. Выражают показания манометра и дифманометра в Паскалях и определяют скорость воздуха υ_m на оси воздуховода:

(3.10)

υ_m

3. Среднюю скорость турбулентного потока воздуха в поперечном сече­нии канала вычисляют по приближенному соотношению:

(3.11)

υ_cp =0.85 υ_m

4

(3.12)

. Рассчитывают подачу вентилятора _V=υ_cp·S, где S — площадь поперечного сечения воздуховода

5. Скорость воздуха υ_в на входе во всасывающий патрубок вентилятора принимают равной нулю, а давление Р_В - равным барометрическому давлению Р_б. В этом случае разность статических давлений в патрубках вентилятора Р₂ -Р₁ примерно равна избыточному давлению в воздуховоде Р_м , измеряемому мано­метром, и приводится к следующему виду:

(3.13)

6. По (3.13) вычисляют давление вентилятора. По показаниям ваттметра (см. табл. 3.1) определяют мощность N_Н , потребляемую двигателем вентилятора.

7

(3.14)

. По (3.14) находят КПД вентилятора

8. Результаты расчетов на всех режимах заносят в табл. 3.2 и строят графические зависимости P_H , N_H и η_Н от подачи вентилятора V_H.

Рис. 3.3. Схема установки для определения характеристик центробежного вентилятора

Таблица 3.2

	№ опыта
Величина	1	2	3	4	5	6
Скорость воздуха υ, м/с
Давление вентилятора Рн, Па
Потребляемая мощность Nн, Вт
КПД вентилятора ηн
