§ 88. Паяние твердыми припоями.

Паяние твердыми припоями применяют для получения прочных и термостойких швов.

Паяние твердыми припоями осуществляют, соблюдая следую­щие основные правила:

как и при паянии мягкими припоями, поверхности подгоняют друг к другу припиливанием, тщательно очищают от грязи, окис­лов и жиров механическим или химическим способом;

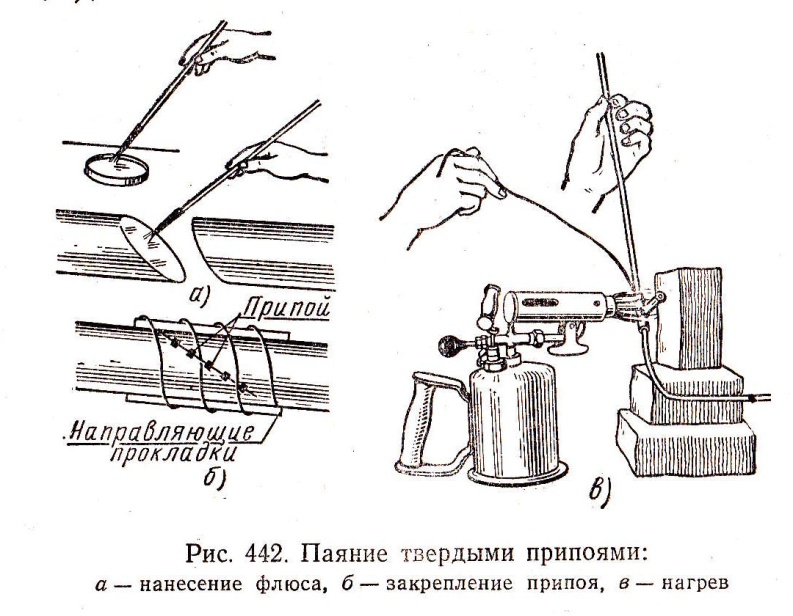

подогнанные детали в месте спая покрывают флюсом (рис. 217, а); на место спая накладывают кусочки припоя (мед­ные пластинки) и закрепляют мягкой вязальной проволокой (рис. 217, б);

Рис.219. паяние твердыми припоями.

подготовленные детали (заготовки) нагревают паяльной лампой (рис. 217, в), в кузнечном горне или электропечи;

когда припой расплавится, деталь снимают с огня и держат в таком положении, чтобы припой не мог стекать со шва;

затем деталь охлаждают предварительно на воздухе до темпера­туры 80-—100° С и погружают в воду. Такой способ охлаждения по­вышает прочность соединения и облегчает удаление шлаковой пленки;

после охлаждения спаянные детали промывают в воде, проти­рают сухими тряпками и просушивают;

шов зачищают наждачной бумагой или опиливают напильником.

Особенности пайки некоторых металлов и сплавов.

Низкоуглеродистые стали хорошо подвергаются пайке как мягкими, так и твердыми припоями. В качестве мягких припоев применяют оловянно-свинцовистые припои, а в качестве флюса - хлористый цинк или канифоль. Высокоуглеродистые и инструментальные стали можно паять медно-цинковыми и серебряными припоями.

Паяние чугунных деталей выполняют латунями и сереб­ряными припоями. Перед паянием детали очищают от окислов, мас­ла и обрабатываемую поверхность зачищают механическим спосо­бом. Затем в месте спая кислородно-ацетиленовым пламенем с из­бытком кислорода выжигают свободный графит, детали прогревают и очищают от окислов и покрывают бурой. Нагревание можно про­изводить паяльной лампой, не допуская нагрева детали выше 900° С.

После окончания пайки чугунные детали отжигают: нагревают до температуры 700—750° С, выдерживают при этой температуре в течение 20—25 мин, затем охлаждают на воздухе. Доброкачест­венный шов получается в том случае, когда поверхности спаивае­мых деталей до пайки покрывают медью.

Паяние нержавеющих сталей сопряжено с некоторыми трудностями, так как вследствие химического воздействия кислоро­да на легирующие элементы при нагреве происходит окисление поверхности стали. В целях удаления окислов и дальнейшего пре­дупреждения их образования применяют различные флюсы (напри­мер, буру). Нержавеющие стали паяют припоем ПСр45.

Напайку пластинок из твердых сплавов на инст­рументы выполняют медью или латунью Л62, в качестве флюса при­меняют буру. Перед напаиванием пластинки тщательно очищают, шлифуют и обезжиривают, затем прикрепляют к инструменту про­волокой.

Инструмент вместе с прикрепленной пластинкой нагревают паяльной лампой или в горне сначала до температуры 650—700° С и выдерживают 8—10 мин, потом до 800—850°С с выдержкой при этой температуре 5—8 мин, затем до температуры 850—900° С с вы­держкой 5 мин и, наконец, до плавления припоя. Прижатую метал­лическим стержнем пластинку удерживают до затвердевания при­поя.

Медь и ее сплавы хорошо паяются любым способом.

Паяние алюминия и его сплавов. Паяние алюминия и его сплавов связано с большими трудностями в связи с тем, что на воздухе, а особенно при нагреве, эти материалы быстро окисляются, и на поверхности образуется прочная тугоплавкая пленка окислов, не допускающая паяние. Перед паянием алюминия поверх­ность деталей обезжиривают в бензине, спирте или горячем 10%-ном растворе каустической соды и протравливают раствором кислоты. Травление можно заменить зачисткой поверхности напильником, шабером, металлической щеткой или наждачной шкуркой. После зачистки с поверхности волосяной щеткой удаляют мелкие частицы.

При химическом способе окисную пленку разрушают флюсами. Место пайки и пруток припоя нагревают до температуры 300—, 400° С, припой опускают в порошкообразный флюс, затем быстро с нажимом, проводя припоем по подогреваемому шву, флюсом, уда­ляют окисную пленку, припой плавится и заполняет щов. После пая­ния деталь тщательно промывают. При паянии алюминия и его сплавов лучше всего следует при­менять специальные припои: 34А или 35А.

Высокого качества пайки алюминия достигают, применяя ультра­звуковой паяльник, который разрушает оксидную пленку, всплы­вающую на поверхность расплавленного припоя и легко удаляемую металлической щеткой.

Дефекты пайки и техника безопасности.

Дефекты при паянии, их причины и меры предот­вращения следующие:

припой не смачивает поверхность паяемого металла вследствие недостаточной активности флюса, наличия окисной пленки, жира и других загрязнений. Для предотвращения несмачивания в состав флюса добавляют фтористые соли или увеличивают его количество, улучшают обработку деталей, удаляя следы коррозии, жира;

наплывы или натеки припоя вследствие недостаточного прогре­ва детали, припой не расплавился. Необходимо повысить темпера­туру пайки;

припой (при хорошем смачивании) не затекает в зазор, который мал или велик. Надо подобрать оптимальный зазор;

шероховатая поверхность паяного шва, получаемая при высокой температуре нагрева или длительном нагреве. Необходимо умень­шить температуру или время пайки;

трещины в паяном шве вследствие значительной разницы в коэф­фициентах теплового расширения припоя и металла. Необходимо подобрать соответствующий припой;

смещение и перекосы в паяных соединениях из-за плохого скреп­ления деталей перед пайкой. Необходимо исключить смещение со­единяемых деталей при затвердевании припоя.

Техника безопасности при выполнении паяль­ных работ и лужении. Подготовка металлов и процесс паяния связаны с выделением пыли, вредных паров цветных металлов и со­лей, которые, попадая в организм человека через дыхательные орга­ны, пищевод или кожу, вызывают раздражение слизистой оболочки глаз, поражение кожи и отравление. Поэтому при паянии и лужении необходимо строго соблюдать следующие правила:

- рабочее место паяльщика должно быть оборудовано местной вентиляцией;

- не допускается работа в загазованных помещениях;

- после окончания работы и перед принятием пищи тщательно мыть руки мылом;

- химикаты засыпать осторожно, малыми порциями, не допуская брызг. Попадание кислоты в глаза может вызвать слепоту, испа­рения кислот очень вредны;

серную кислоту хранить в стеклянных бутылях с притертыми пробками в деревянных или плетеных корзинах с мягкой прокладкой из бумаги или стружки; пользоваться только разведенной кислотой. При разведении кислоту следует вливать в воду тонкой струей, непрерывно помеши­вая раствор. Запрещается лить воду в кислоту, так как при соеди­нении воды с кислотой происходит сильная химическая реакция с выделением большого количества тепла. Даже при небольшом количестве воды, попадающей в кислоту, вода быстро нагревается и превращается в пар, что может привести к взрыву;

- не допускаются ручные операции, при которых возможно непо­средственное соприкосновение кожи работающего (промывка, про­тирка изделий, розлив и др.) с дихлорэтаном (огнеопасная ядови­тая жидкость) или содержащими его смесями;

- при нагреве паяльника соблюдать общие правила безопасного обращения с источником нагрева;

- при работе с паяльными лампами: проверить исправность лам­пы;

- горючее наливать в лампу не более 75% емкости;

- недопустимо доливать или наливать горючее в неостывшую лампу;

- керосиновую лампу заправлять только керосином;

работать электрическим паяльником, ручка которого должна быть сухой и не проводящей тока.
