§ 84. Паяльные лампы.

Паяльными лампами нагревают спаиваемые детали и расплав­ляют припой. Ими пользуются чаще всего при пайке легкоплавки­ми припоями, но иногда применяют их при пайке тугоплавкими припоями со сравнительно невысокой температурой плавлении (например, серебряными).

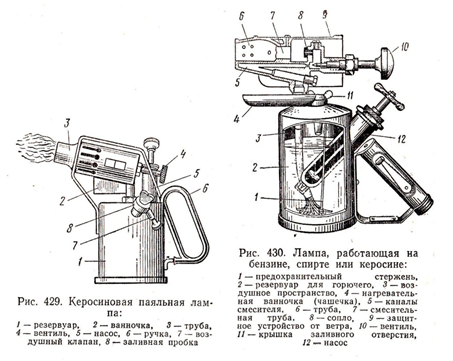

рис.206 .Керосиновая паяльная лампа :1-резервуар;2-ванночка ;3-труба;4-вентиль; 5-насос;6-ручка;7-воздушный клапан;8-заливная пробка.

Рис.207. Лампа,работающая на бензине,спирте или керосине:1-предохранительный стержень;2-резервуар для горючего;3-воздушное пространство;4-нагревательная ванночка(чашечка);5-каналы смесителя;6-труба;7-смесительная труба;8-сопло;9-защитное устройство ответра;10-винтиль;11-крышка заливного отверстия;12-насос.

На рис.206 показана керосиновая паяльная лампа, а на рис. 207— лампа, работающая на бензине, спирте или керосине.

По внешнему виду паяльные керосиновые лампы отличаются от бензиновых только расположением змеевика, который у керосино­вых ламп расположен внутри трубы, а у бензиновых — снаружи. Применение несоответствующего топлива нарушает нормальную работу паяльной лампы.

Основными частями паяльной лампы (см. рис. 207) являются резервуар 1 для горючего, ручка 6 для переноски, заливная пробка 8, насос 5 для накачивания воздуха в резервуар, горелка с вентилем 4 для регулирования количества подаваемого горючего, зме­евик для подогрева горючего, труба 3, направляющая пламя.

В трубе имеются отверстия для доступа свежего воздуха к го­релке. Под трубой помещается чашечка (нагревательная ванноч­ка) 2 для горючего, необходимого для розжига паяльной лампы.

Перед розжигом лампы вентиль 4 закрывают, воздух из резер­вуара выпускают через воздушный клапан 7, имеющийся в залив­ной пробке. После выпуска воздуха воздушный клапан закрывают. Затем поджигают бензин, залитый в чашечку, и подогревают зме­евик горелки.

К моменту полного сгорания бензина в чашечке следует подка­чать воздух в резервуар, слегка открыть вентиль и поднести лампу близко к кирпичу (на расстояние 10—15 мм). Воспламенившееся распыленное горючее окончательно подогревает горелку, из которой вылетает синеватое пламя. После этого вентилем регулируют интен­сивность горения.

Гасят лампу только закрытием вентиля, после чего выпускают воздух из резервуара через воздушный клапан.

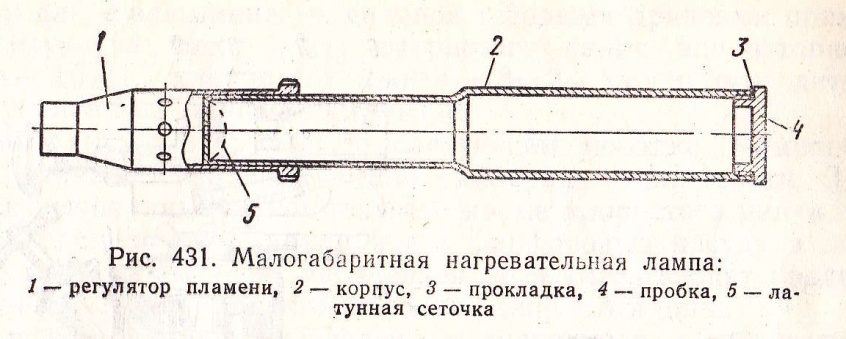

Рис.208. малогабаритная нагревательная лампа:1-регулятор пламени;2-корпус;3-прокладка;4-пробка;5-латунная сеточка.

Малогабаритная нагревательная лампа, соз­данная новатором В. М. Доробой (рис. 208), состоит из тонкостенного (0,3 мм) корпуса 2, в торце которого имеется отвер­стие диаметром 0,2 мм, регулятора 1 температуры пламени, пробки 4, бензостойкой резиновой прокладки 3 и сферической ла­тунной сеточки 5, установленной в корпусе у внутреннего торца во избежание засорения отверстия и создания камеры для паров бензина. Лампу заправляют бензином Б-70. Температура горения достигает 1000—1200°С. Время работы между заправками 20 -25 мин. Подача паров бензина происходит за счет давления, воз­никающего при расширении бензина после подогревания тонкой корпусной части лампы.

В дальнейшем давление внутри корпуса лампы поддерживается за счет передачи тепла от сопла через регулятор температуры пламени в тонкостенную часть корпуса.

Эту лампу применяют при выполнении монтажных, слесарно-сборочных, авторемонтных и других работ. Горит лампа в горизон­тальном и вертикальном положениях.

Несмотря на то, что паяльная лампа является несложным при­способлением, неправильная ее эксплуатация может привести к не­счастным случаям, поэтому необходимо выполнять следующие основные правила безопасности:

хранить бензин, необходимый для разжигания паяльной лампы, в отдельном сосуде;

заправлять паяльную лампу только в безопасном в пожарном отношении месте; заливать горючее только из сосуда, имеющего тонкую сливную трубку, или через небольшую воронку на против­не; количество залитого горючего не должно превышать ³/4 объема резервуара;

заправлять паяльную лампу разрешается только тем горючим, для которого она предназначена;

заправка неостывшей паяльной лампы категорически запре­щается;

разжигание паяльной лампы производить возле кирпича (рис. 209, а) или специального защитного устройства (рис. 209, б). На случай воспламенения разлитого горючего нужно иметь вблизи рабочего места сухой песок для тушения огня.

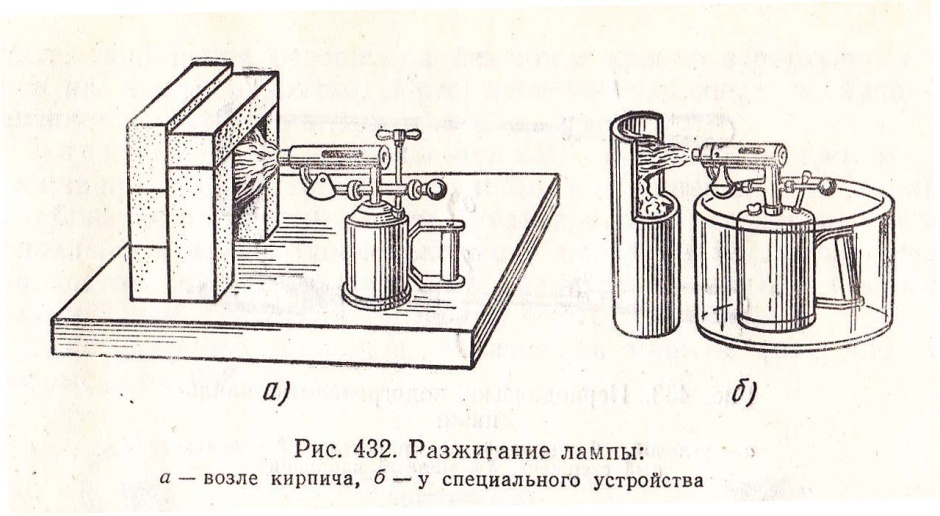

Рис.209. Разжигание лампы:а-возле кирпича; б-у специального устройства

Лучшим способом нагрева паяльников является нагрев на обыкновенной электрической плитке, в которую надо поставить две включенные параллельно спирали вместо одной. Для более быст­рого нагрева паяльника и уменьшения потерь тепла можно исполь­зовать сделанную из жести защитную коробочку. Преимущество нагрева паяльника на электроплитке состоит в том, что паяльник не соприкасается с пламенем и равномерно нагревается.

Паяльники можно нагревать также на керосиновой горелке, при этом паяльник не соприкасается с пламенем и равномерно нагре­вается.
