§ 69. Классификация магнитных материалов.
Описанные выше магнитные величины μа, μм, Нс, Вг и В3 являются основными магнитными характеристиками ферромагнитных материалов. Они позволяют оценить способность материалов намагничиваться. Согласно их значениям можно распределить все ферромагнитные материалы на две главные группы.
Первую группу магнитных материалов составляют магнитно-мягкие материалы, т. е. такие ферромагнетики, которые предназначаются для работы в качестве магнитопроводов для переменного магнитного поля, создаваемого переменным электрическим током. Такие материалы должны иметь весьма малые потери на гистерезис и вихревые токи. Они должны обладать большими величинами магнитной проницаемости μп и μм и в то же время иметь малую коэрцитивную силу Нс и большую индукцию насыщения В$. Наличие в них малой коэрцитивной силы Нс и высокой индукции насыщения В$ обусловливает узкую и высокую петлю гистерезиса. Эта петля и является характерным признаком всех материалов, входящих в данную группу. Магнитно-мягкие материалы легко перемагничиваются в переменном магнитном поле, поэтому из них изготовляют сердечники и магнитопроводы для электрических машин, трансформаторов и электромагнитов.
Вторую группу магнитных материалов составляют магнитно-твердые материалы. Они применяются для изготовления постоянных магнитов. Постоянные магниты будучи один раз намагничены, сохраняют состояние намагниченности в течение ряда лет. Для этих материалов характерными являются большая коэрцитивная сила Нс и большая остаточная индукция Вг. Петля гистерезиса у таких материалов (рис. 172 ) очень широкая по сравнению с магнитно-мягкими материалами. Магнитно-твердые материалы поэтому трудно перемагничиваются.
Физические процессы, протекающие в ферромагнитных материалах при их намагничивании, весьма сложны. В упрощенном виде их можно описать следующим образом. Известно, что атомы состоят из электронов и ядер. Движение электронов по орбитам и вращение их вокруг своей оси может быть уподоблено электрическому току. Электрический же ток, как известно, создает магнитное поле. Таким образом, движущиеся электроны атомов являются элементарными «магнитиками», которые, складываясь, создают общий магнитный момент атома, но магнитные моменты атомов направлены в материале хаотично и поэтому их суммарный момент равен нулю.

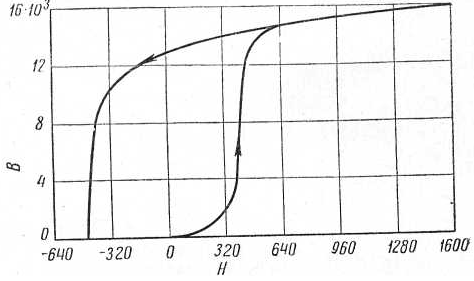

Рис. 172. Верхняя часть петли гистерезиса для магнитно-твердого
материала альнико (В – Гс, Н – а/см)

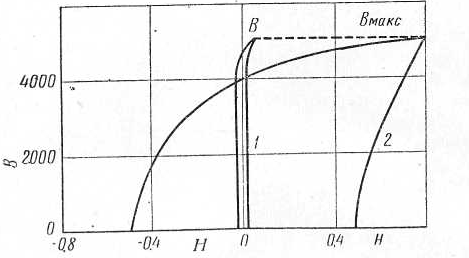

Рис. 173. Верхние части петель гистерезиса:
1 – для пермаллоя, 2 – для чистого железа (В – Гс, Н – а/см)
Под действием же внешнего магнитного поля магнитные моменты атомов ориентируются в направлении этого поля. Чем выше напряженность Н внешнего магнитного поля, тем на больший угол повертываются магнитные моменты атомов. Такой поворот с повышением напряженности внешнего поля совершается непрерывно, пока все магнитные моменты атомов не выстроятся по полю. Это магнитное состояние ферромагнетика получило название магнитного насыщения.
Магнитные свойства ферромагнитных материалов изменяются с изменением температуры. Обычно эти изменения изображают в виде кривых, показывающих зависимость величин отдельных магнитных характеристик от температуры. На рис.174. и приведены кривые зависимости магнитных характеристик (В$, Вг, Нс и μм) технически чистого железа от температуры.
Рис.174..Изменение остаточной
индукции
и индукции насыщения
технически чистого железа ( и —Гс) в зависимости от температуры.
На этих рисунках видно, что величины всех указанных характеристик около температуры 770°С резко падают до нуля.
Рис.175. Изменение максимальной магнитной проницаемости
и коэрцитивной силы технически чистого железа
в зависимости от температуры.
Это свидетельствует
о том, что железо при температуре 770°С
перестает быть ферромагнитным
материалом. Эта температура называется
температурой Кюри1
и обозначается
.
Каждый ферромагнитный материал имеет
свою температуру Кюри.
Так как магнитные
характеристики ферромагнетиков при
температуре Кюри имеют весьма малые
значения, то при этой температуре и выше
ее ферромагнетики не могут быть
использованы в электротехнических
устройствах. Зависимости разных магнитных
характеристик ферромагнитных материалов
от температуры отличаются друг от
друга по форме. На рис.175 и видно, что
кривая магнитной индукции отлична от
кривой коэрцитивной силы. Кривая же
зависимости для
резко
отличается от них тем, что с повышением
температуры магнитная проницаемость
не падает, а нарастает, достигая вблизи
температуры Кюри наибольшего значения,
после чего она резко снижается.
Итак, магнитные свойства ферромагнитных материалов количественно выражаются числовыми значениями их магнитных характеристик.
В табл.46. приведены характеристики основных ферромагнетиков: железа, кобальта, никеля.
Таблица 46.
Магнитные характеристики основных ферромагнитных материалов
Материалы |
|
|
|
, гс |
|
, °С |
Железо Кобальт Никель |
10 000 70 110 |
200 000 250 600 |
0,04 8,0 0,56 |
13 000 4900 4000 |
21 500 17 000 6100 |
770 1120 358 |
