§ 58. Фарфоровые изоляторы.

Из электротехнического фарфора изготовляют изоляторы установок низкого напряжения и для линий связи, а также различные электроустановочные изделия (основания для пробочных предохранителей, штепсельных розеток и др.).

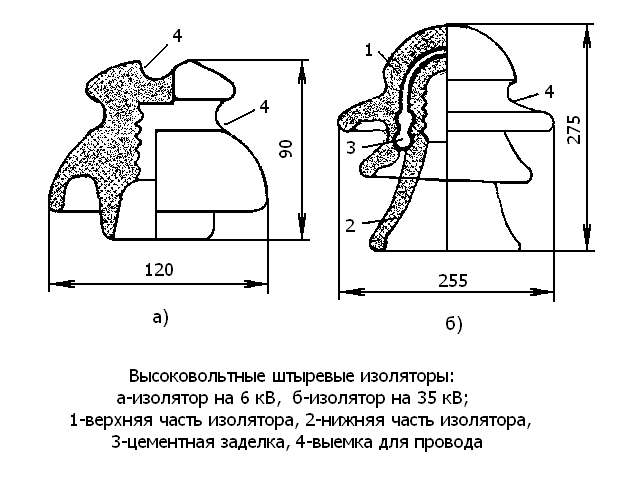

Рис.128. Высоковольтные штыревые изоляторы: а- изолятор на 6 кВ, б- изолятор на 35кВ; 1- верхняя часть изолятора, 2- нижняя часть изолятора, 3- цементная заделка, 4- выемка для провода

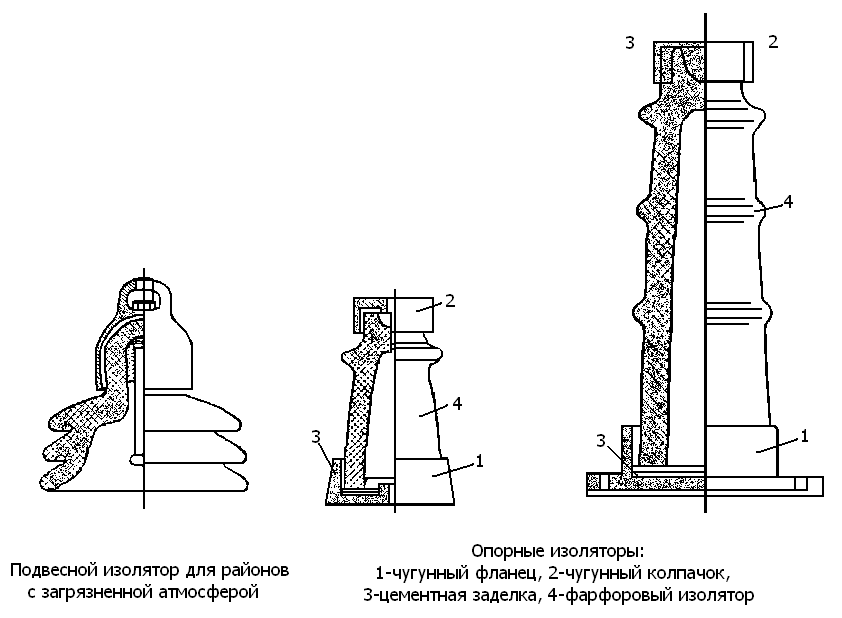

Р ис. 129. Подвесной изолятор для районов с загрязненной атмосферой. Опорные изоляторы: 1- чугунный фланц, 2- чугунный колпачок, 3- цементная заделка, 4- фарфоровый изолятор

Главной областью применения электротехнического фарфора являет­ся производство штыревых, подвесных, опорных, опорно-штыревых, проходных высоковольтных изоляторов и вводов на напряжение до 500 000 В и выше.

Рис 130.

На рис. 128 показаны высоковольт­ные штыревые изоляторы на 6 и 35 кВ. Они навинчиваются на металлические штыри, которые крепятся на опорах линий электропередач. С помощью штыревых изоляторов осуществляется изоляция проводов высокого напряже­ния от опор. Они обеспечивают жест­кое крепление проводов на опоре.

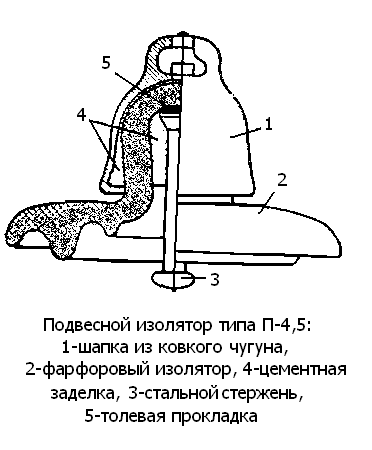

В отличие от штыревых подвесные изоляторы (рис. 129) обеспечивают шарнирное крепление провода на опоре. Для этого подвесные изоляторы соединяются друг с другом в гирлянды, подвешиваемые на металлических опорах.Подвесные изоляторы для районов с загрязненной атмосфе­рой имеют развитую поверхность с выступающими ребрами (рис. 129). Это необходимо для того, чтобы увеличить длину пути утечки тока по загрязняемой поверхности изоляторов.

Штыревые и подвесные изоляторы составляют группу линей­ных изоляторов, поскольку они применяются преимущественно на линиях электропередачи.

Опорные изоляторы (рис. 129) при­меняется в качестве изоляционных опор для шин и контактов в электрических аппаратах (разъединители и др.) и в распределительных устройствах высоко­го напряжения в закрытых помещениях. Опорно-штыревые изоляторы (рис. 131) тоже применяются в качестве изоляционных опор, но в наружных распределительных устройствах вы­сокого напряжения. Эти изоляторы имеют выступающие крылья, которые защищают от дождя расположенные под ними части поверхности изолятора. Этим обеспечивается необходимая вели­чина мокроразрядного напряжения изолятора.

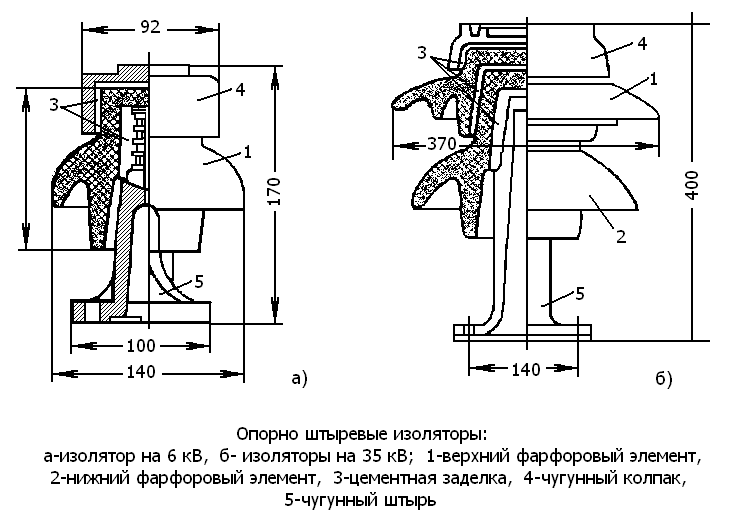

Рис. 131. Опорные штыревые изоляторы:а- изоляторы на 6 кВ, б- изоляторы на 35кВ; 1- верхний фарфоровый элемент, 2- нижний фарфоровый элемент, 3- цементная заделка, 4- чугунный колпак,5- чугунный штырь

Рис.133.Проходные изоляторы для установки Рис.124.Проходные изоляторы

внутри помещений: а-изолятор на 6кВ; для наружной установки

б-изолятор на 35кВ: 1-фарфоровый изолятор;

1-фарфоровый изолятор; 2-металлический фланец;

2-металлический фланец; 3-металлический колпачок;

3-металлический колпачок; 4-токоведущий стержеень;

4-медный токоведущий колпачок; 5-цементная заделка;

5-выдавки на медной шине; 6-обмотка из бакелитовой

6-цементная заделка; бумаги.

7-солевые прокладки.

Проходные изоляторы (рис. 133) предназначается для изо­ляции проводов с высоким напряжением от стен знаний, стенок баков трансформаторов и масляных выключателей. Проходные изоляторы для наружных установок имеют далеко выступающие крылья (рис. 133). Каждый проходной изолятор снабжен чугун­ным фланцем и токоведущим медным стержнем, пропущенным через внутреннюю полость изолятора и закрепленным в изоля­торе с помощью металлических колпачков. Проходные изоляторы выпускают на напряжения до 35 кВ.

Фарфоровые маслонаполненные вводы (рис. 134) представляют собой проходные изоляторы на напряжения от 110 до 750 кВ и выше. Токоведущий стержень (медная труба), проходящий через внутреннее пространство ввода, имеет изоляцию в виде бумажной обмотки из кабельной бумаги, слои которой разделены тонкими металлическими обкладками из алюминиевой фольги. Такой тип внутренней изоляции ввода называется конденсаторным. Он представляет собой систему цилиндрических конденсато­ров, последовательно соединены друг с другом. Внутреннее пространство ввода за­полнено трансформаторным маслом.

Конденсаторный тип внутренней изоля­ции ввода обеспечивает более равномерное распределение напряжения внутри и по по­верхности ввода. В результате этого мож­но создавать вводы на очень высокие напря­жения — до 750 кВ и выше.

Рис. 134. Фарфоровый маслонаполненный ввод на 220 кВ, 600 а: 1- верхняя фарфоровая крышка, 2- нижняя фарфоровая крышка, 3- соединительная стальная втулка, 4- токоведущая медная труба, 5- расширитель для масла, 6- мерное стекло

Опорные, опорно-штыревые и проходные изоляторы и вводы относятся к группе ап­паратных изоляторов, поскольку они при­меняются главным образом в различных электрических аппаратах.
