§ 26. Монтажные провода.
Монтажные провода применяют для соединения различных приборов и частей в электрических аппаратах и машинах. Токопроводящие жилы монтажных проводов изготовляют из проводниковых металлов - меди и алюминия. Изоляцию монтажных проводов выполняют из электроизоляционной резины или полихлорвинилового пластиката, а также из хлопчатобумажной, шёлковой или капроновой пряжи и из синтетических плёнок. Для лучшего распознавания монтажных проводов их изоляционные оболочки обычно окрашивают в различные цвета.
В табл. 13 приводится основной сортамент монтажных проводов с медными жилами.
Основной сортамент медных монтажных проводов. Таблица 13.
Марка провода |
Сечение провода (по меди), мм2 |
Характеристика провода |
Область применения |
MP |
От 0,35 до 1.5 |
Однопроволочный с резиновой изоляцией |
Для жёсткого монтажа при напряжении до 380 В переменного тока и до 500 В постоянного тока в интервале температур от -40 до +65°С |
МРГ |
От 0,35 до 2,5 |
Многопроволочный с резиновой изоляцией |
То же |
МРГЛ |
От 0.35 до 2,5 |
Многопроволочный с резиновой изоляцией в оплётке из хлопчатобумажной пряжи, лакированный |
Для жестокого монтажа при напряжении до 380 В переменного тока и до 500 В постоянного тока, но при повышенной влажности ля жестокого монтажа при |
ПМОВ |
От 0,2 до 0,75 |
Однопроволочный с полихлорвиниловой изоляцией, влагостойкий |
повышенной влажности при напряжении до 380 В переменного тока и до 500 В постоянного тока, в интервале температур от -60 до +50°С |
ПМОВ |
От 0,2 до 0,75 |
Однопроволочный,изолированный обмоткой из хлопчатобумажной пряжи и полихлорвиниловым пластикатом |
То же |
МГВ |
От 0,75 до 5.0 |
Многопроволочный,изолированный полихлорвиниловым пластикатом |
То же и для проводки к аккумуляторам в интервале температур от -50 до +70°С |
МГЦСЛ |
От 0,35 до 4,0 |
Многопроволочный с пленочной изоляцией в двойной обмотке и пленке из стеклянной пряжи, лакированный |
Для жёсткого монтажа выводов катушек при напряжении до 250 В переменного тока, в интервале температур от -60 до +100°С |
ТМ-250 |
От 0,35 до 6,0 |
Многопроволочный с пленочный изоляцией (из фторопласта-4) в оплетке из стеклянной пряжки, пропитанной кремнийорганическим лаком |
Для монтажа неподвижных и ограниченно подвижных частей в устройствах с напряжением до 250 В переменного тока в интервале температур от -60 до +250°С |
МГСЛ |
От 0,2 до 1,25 |
Многопроволочный, изолированный двойной обмоткой Ир оплеткой из стеклянно пряжи, лакированный |
То же, но в интервале температу р от -50 до +100°С |
МГСЛЭ |
От 0,2 до 1,25 |
То же, но экранированный гибким экраном |
То же, но при необходимости защиты от электрических помех |
МГШ |
От 0,05 до 0,1 |
Многопроволочный, изолированный оплеткой из ацетатного шелка |
Для монтажа приборов при напряжении до 20 В переменного тока в интервале температур от -60 до +70°С |
МГШД |
От 0,05 до 0,5 |
Многопроволочный, изолированный двойной обмоткой из ацетатного шелка |
Для монтажа неподвижных и подвижных частей при напряжении до 20 В переменного тока в интервале тепмератур от -60 до +70°С |
Монтажные провода с резиновой и полихлорвиниловой изоляцией могут применяться в электрических аппаратах и устройствах с напряжением до 380 В переменного тока и до 500 В постоянного тока. Провода с пленочной изоляцией (триацетатная, пленка) применяют при напряжении до 250 В переменного тока,
Большинство проводов с волокнистой изоляцией (хлопчатобумажной, шелковой и др.) могут применяться при напряжениях до 60—100 В переменного тока, а некоторые из них — только до 20 В переменного тока.

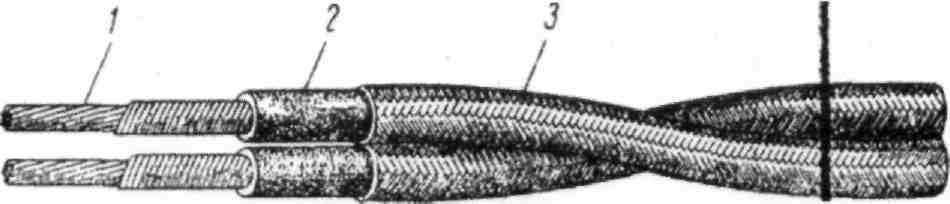

Рис. 18.
Наибольшей гибкостью обладают многопроволочные провода, жила которых состоит из большого числа тонких проволок, Монтажные провода выпускают с лужеными медными жилами. Это облегчает подпайку проводов к различным частям электрических аппаратов и устройств.
